Common questions
Common Questions
18 totalWhat should I do before allowing my child near the stroller?
Always make sure the stroller is fully erected and latched before allowing your child near it. This helps avoid finger entrapment injuries that can occur when folding and unfolding the stroller (Page 3).
What car seats are compatible with the Graco Fold Stroller?
You can only use Graco Snugride®, Snugride® 30, Snugride® 32, Snugride® 35, or Infant Safeseat™ car seats with this stroller. Do not use other manufacturers' car seats, as improper use may result in serious injury or death. Always read the manual provided with your Graco car seat before using it with the stroller (Page 4).
How much weight can I place on the parent's tray?
Do not place more than 3 lbs (1.4 kg) on the parent's tray to prevent tipping. Additionally, never put hot liquids in the parent's tray to avoid burns (Page 3).
What is the maximum weight limit for a child in this stroller?
The stroller should only be used with a child weighing no more than 50 lbs (22.7 kg) or taller than 45 in. (114.3 cm). Exceeding these limits will cause excessive wear and stress on the stroller (Page 3).
Can I use the storage basket to carry my child?
No, do not use the storage basket as a child carrier. The basket is designed for storage only and is not safe for carrying children (Page 3).
How much weight can I put in the storage basket and canopy pockets?
Do not place more than 10 lbs (4.5 kg) in the storage basket and no more than 2 lbs (0.9 kg) in the canopy pockets on certain models. This prevents a hazardous, unstable condition (Page 3).
Show 12 more questions
Should I ever use this stroller on stairs or escalators?
What should I do if my stroller becomes damaged?
Can I use the stroller for jogging or running?
How should I position my child in the stroller?
Can I use the storage basket as a child carrier?
What is the weight limit for a child using this stroller?
What should I do if the stroller becomes damaged?
What is the weight limit for the storage basket?
Is adult assembly required for this stroller?
How much weight can I put on the parent's tray?
Why should I avoid placing items on the stroller's handle or canopy?
Should I ever put hot liquids in the parent's tray?
Full Manual
116 pages

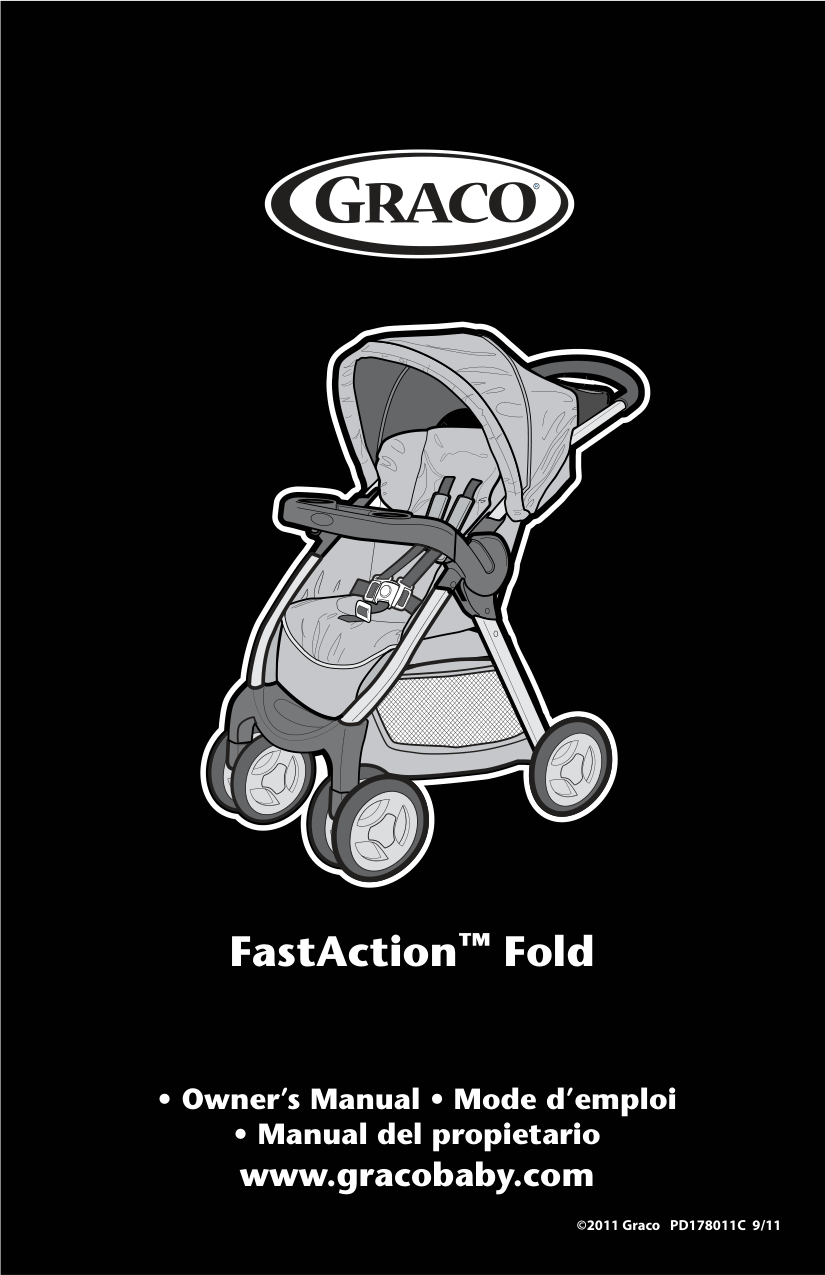

www.gracobaby.com FastAction™ Fold ©2011 Graco PD178011C 9/11

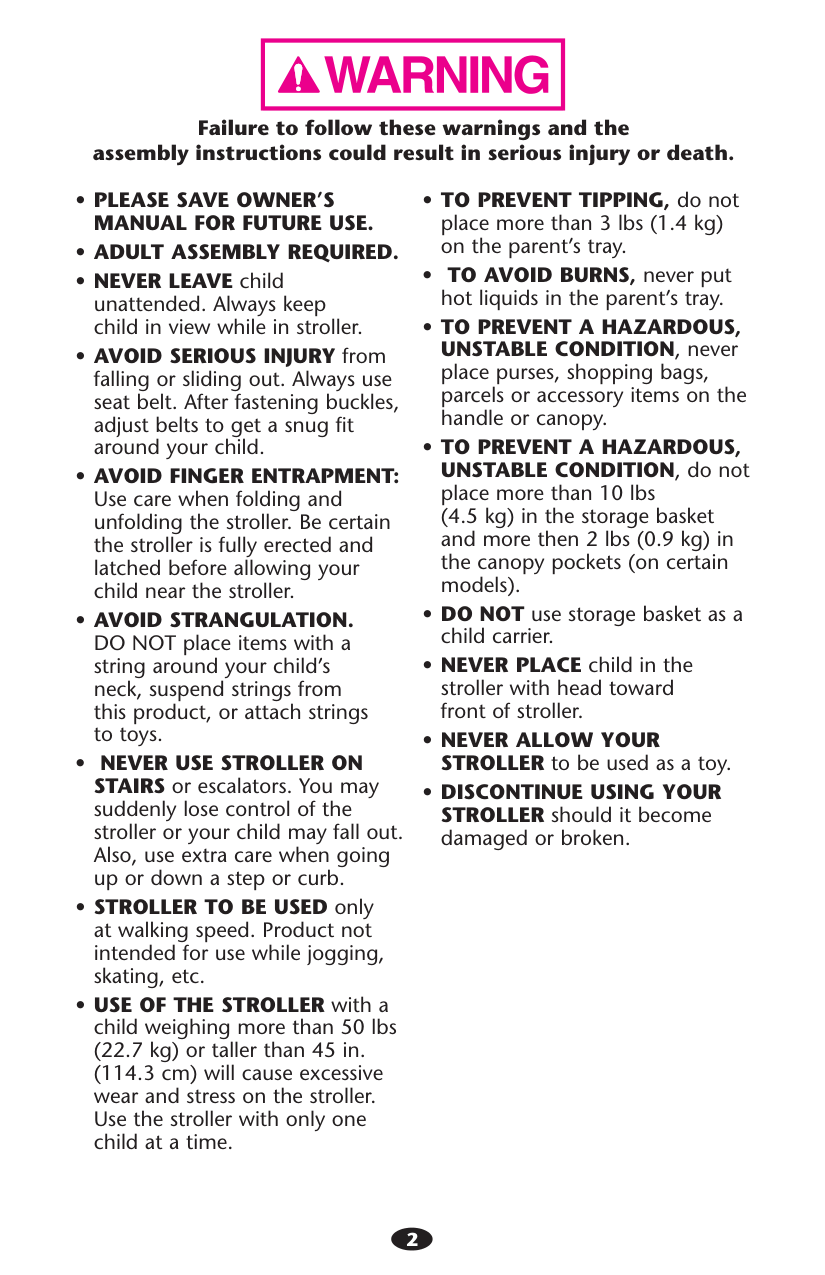

2 Failure to follow these warnings and the assembly instructions could result in serious injury or death. sPLEASE SAVE OWNER’S
Manual For Future Use.
sADULT ASSEMBLY REQUIRED. sNEVER LEAVE child unattended. Always keep child in view while in stroller. sAVOID SERIOUS INJURY from falling or sliding out. Always use seat belt. After fastening buckles, adjust belts to get a snug fit around your child. sAVOID FINGER ENTRAPMENT: Use care when folding and unfolding the stroller. Be certain the stroller is fully erected and latched before allowing your child near the stroller. sAVOID STRANGULATION. DO NOT place items with a string around your child’s neck, suspend strings from this product, or attach strings to toys. s NEVER USE STROLLER ON STAIRS or escalators. You may suddenly lose control of the stroller or your child may fall out. Also, use extra care when going up or down a step or curb. sSTROLLER TO BE USED only at walking speed. Product not intended for use while jogging, skating, etc. sUSE OF THE STROLLER with a child weighing more than 50 lbs (22.7 kg) or taller than 45 in. (114.3 cm) will cause excessive wear and stress on the stroller. Use the stroller with only one child at a time. sTO PREVENT TIPPING, do not place more than 3 lbs (1.4 kg) on the parent’s tray. s TO AVOID BURNS, never put hot liquids in the parent’s tray. sTO PREVENT A HAZARDOUS, UNSTABLE CONDITION, never place purses, shopping bags, parcels or accessory items on the handle or canopy. sTO PREVENT A HAZARDOUS, UNSTABLE CONDITION, do not place more than 10 lbs (4.5 kg) in the storage basket and more then 2 lbs (0.9 kg) in the canopy pockets (on certain models). sDO NOT use storage basket as a child carrier. sNEVER PLACE child in the stroller with head toward front of stroller. sNEVER ALLOW YOUR STROLLER to be used as a toy. sDISCONTINUE USING YOUR STROLLER should it become damaged or broken.

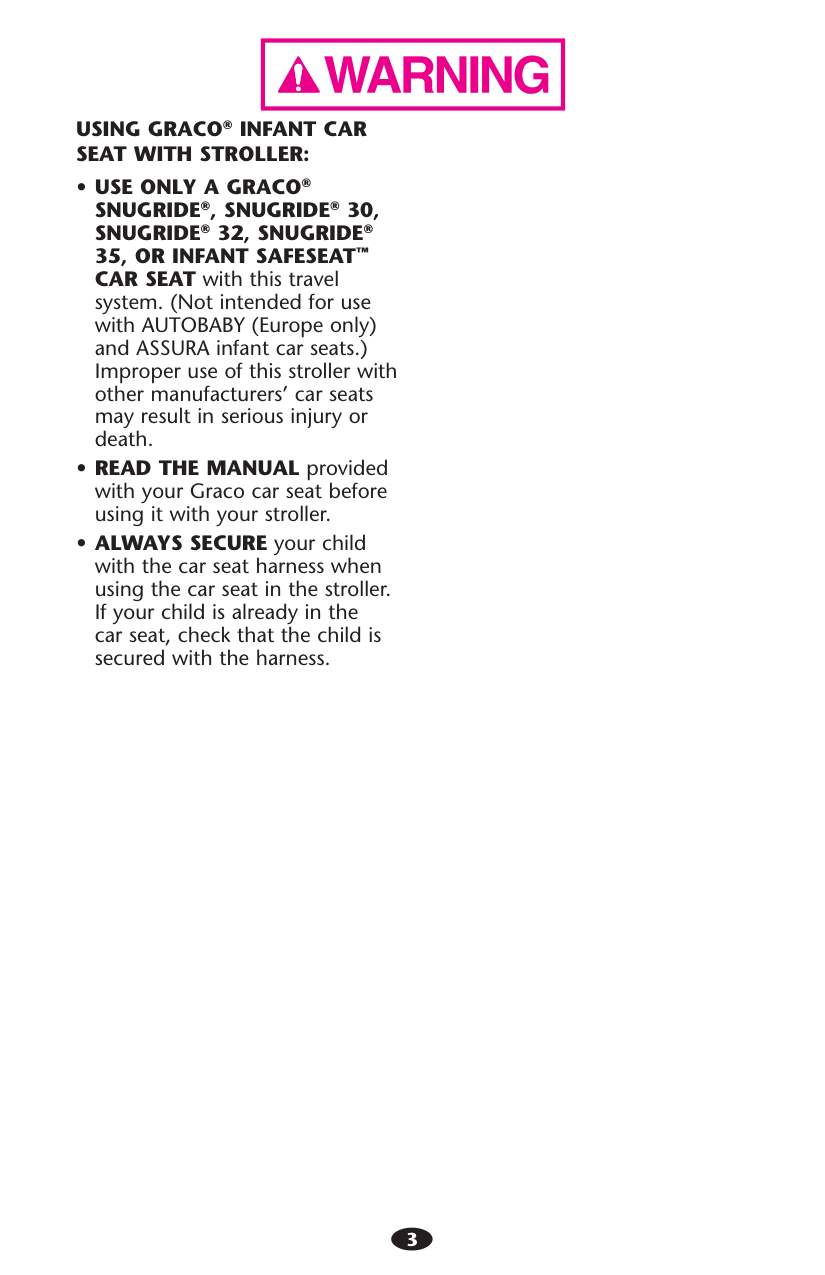

3
Using Graco® Infant Car
Seat With Stroller:
sUSE ONLY A GRACO®Snugride®, Snugride® 30,
Snugride® 32, Snugride®
35, Or Infant Safeseat™
CAR SEAT with this travel system. (Not intended for use with AUTOBABY (Europe only) and ASSURA infant car seats.) Improper use of this stroller with other manufacturers’ car seats may result in serious injury or death. sREAD THE MANUAL provided with your Graco car seat before using it with your stroller. sALWAYS SECURE your child with the car seat harness when using the car seat in the stroller. If your child is already in the car seat, check that the child is secured with the harness.

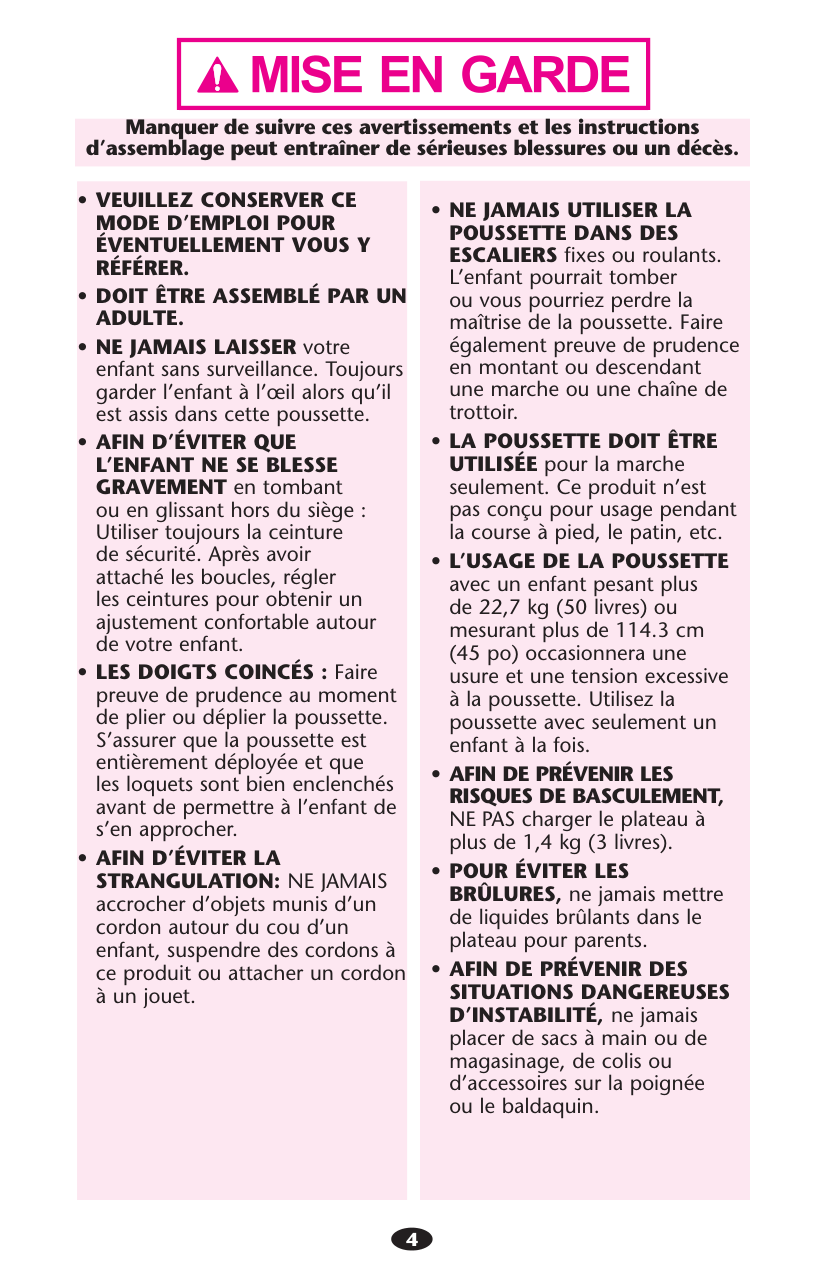

4 Manquer de suivre ces avertissements et les instructions d’assemblage peut entraîner de sérieuses blessures ou un décès. sVEUILLEZ CONSERVER CE
Mode D’Emploi Pour
Éventuellement Vous Y
Référer.
sDOIT ÊTRE ASSEMBLÉ PAR UNAdulte.
sNE JAMAIS LAISSER votre enfant sans surveillance. Toujours garder l’enfant à l’œil alors qu’il est assis dans cette poussette. sAFIN D’ÉVITER QUEL’Enfant Ne Se Blesse
GRAVEMENT en tombant ou en glissant hors du siège : Utiliser toujours la ceinture de sécurité. Après avoir attaché les boucles, régler les ceintures pour obtenir un ajustement confortable autour de votre enfant. sLES DOIGTS COINCÉS : Faire preuve de prudence au moment de plier ou déplier la poussette. S’assurer que la poussette est entièrement déployée et que les loquets sont bien enclenchés avant de permettre à l’enfant de s’en approcher. sAFIN D’ÉVITER LAStrangulation: Ne Jamais
accrocher d’objets munis d’un cordon autour du cou d’un enfant, suspendre des cordons à ce produit ou attacher un cordon à un jouet. sNE JAMAIS UTILISER LAPoussette Dans Des
ESCALIERS fixes ou roulants. L’enfant pourrait tomber ou vous pourriez perdre la maîtrise de la poussette. Faire également preuve de prudence en montant ou descendant une marche ou une chaîne de trottoir. sLA POUSSETTE DOIT ÊTRE UTILISÉE pour la marche seulement. Ce produit n’est pas conçu pour usage pendant la course à pied, le patin, etc. sL’USAGE DE LA POUSSETTE avec un enfant pesant plus de 22,7 kg (50 livres) ou mesurant plus de 114.3 cm (45 po) occasionnera une usure et une tension excessive à la poussette. Utilisez la poussette avec seulement un enfant à la fois. sAFIN DE PRÉVENIR LESRisques De Basculement,
NE PAS charger le plateau à plus de 1,4 kg (3 livres). sPOUR ÉVITER LES BRÛLURES, ne jamais mettre de liquides brûlants dans le plateau pour parents. sAFIN DE PRÉVENIR DESSituations Dangereuses
D’INSTABILITÉ, ne jamais placer de sacs à main ou de magasinage, de colis ou d’accessoires sur la poignée ou le baldaquin.

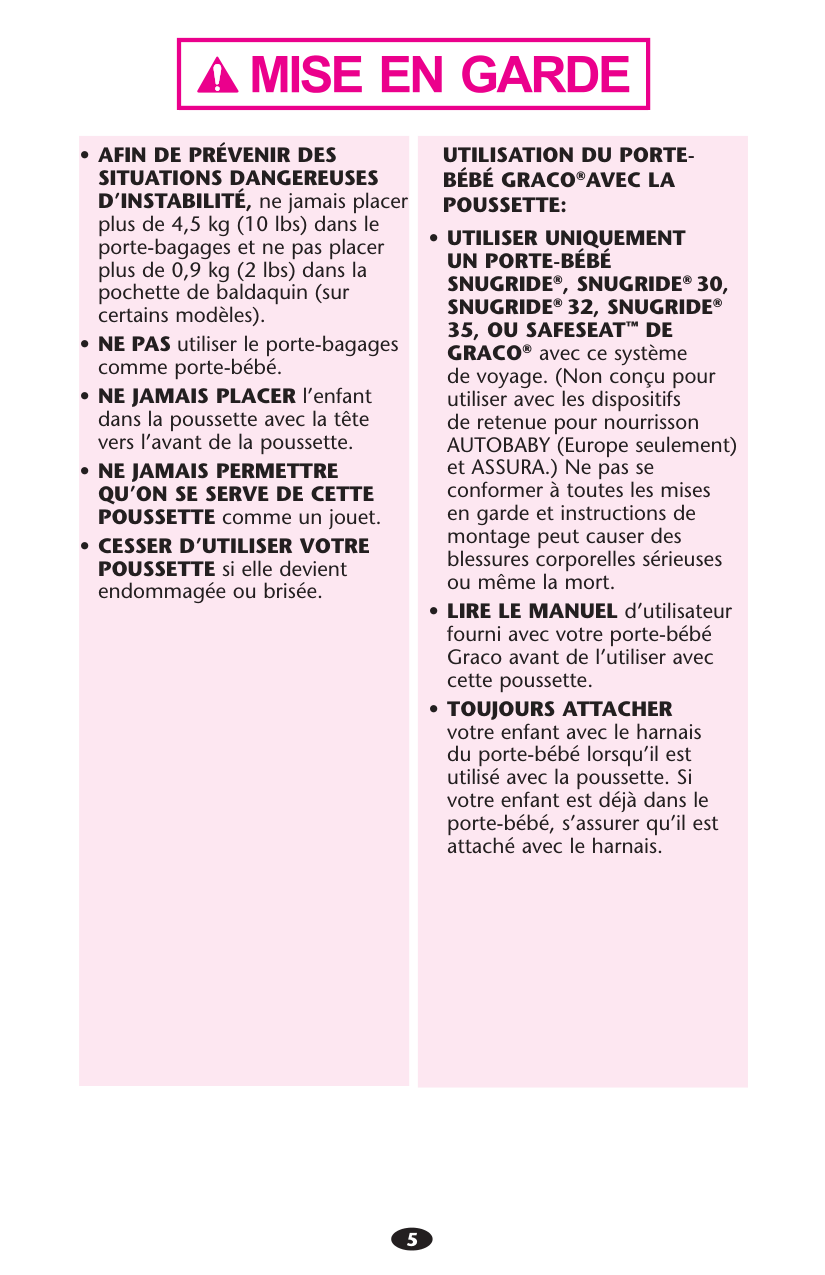

5 sAFIN DE PRÉVENIR DES
Situations Dangereuses
D’INSTABILITÉ, ne jamais placer plus de 4,5 kg (10 lbs) dans le porte-bagages et ne pas placer plus de 0,9 kg (2 lbs) dans la pochette de baldaquin (sur certains modèles). sNE PAS utiliser le porte-bagages comme porte-bébé. sNE JAMAIS PLACER l’enfant dans la poussette avec la tête vers l’avant de la poussette. sNE JAMAIS PERMETTREQu’On Se Serve De Cette
POUSSETTE comme un jouet. sCESSER D’UTILISER VOTRE POUSSETTE si elle devient endommagée ou brisée.Utilisation Du Porte-
Bébé Graco®Avec La
Poussette:
sUTILISER UNIQUEMENTUn Porte-Bébé
Snugride®, Snugride® 30,
Snugride® 32, Snugride®
35, Ou Safeseat™ De
GRACO® avec ce système de voyage. (Non conçu pour utiliser avec les dispositifs de retenue pour nourrisson AUTOBABY (Europe seulement) et ASSURA.) Ne pas se conformer à toutes les mises en garde et instructions de montage peut causer des blessures corporelles sérieuses ou même la mort. sLIRE LE MANUEL d’utilisateur fourni avec votre porte-bébé Graco avant de l’utiliser avec cette poussette. sTOUJOURS ATTACHER votre enfant avec le harnais du porte-bébé lorsqu’il est utilisé avec la poussette. Si votre enfant est déjà dans le porte-bébé, s’assurer qu’il est attaché avec le harnais.

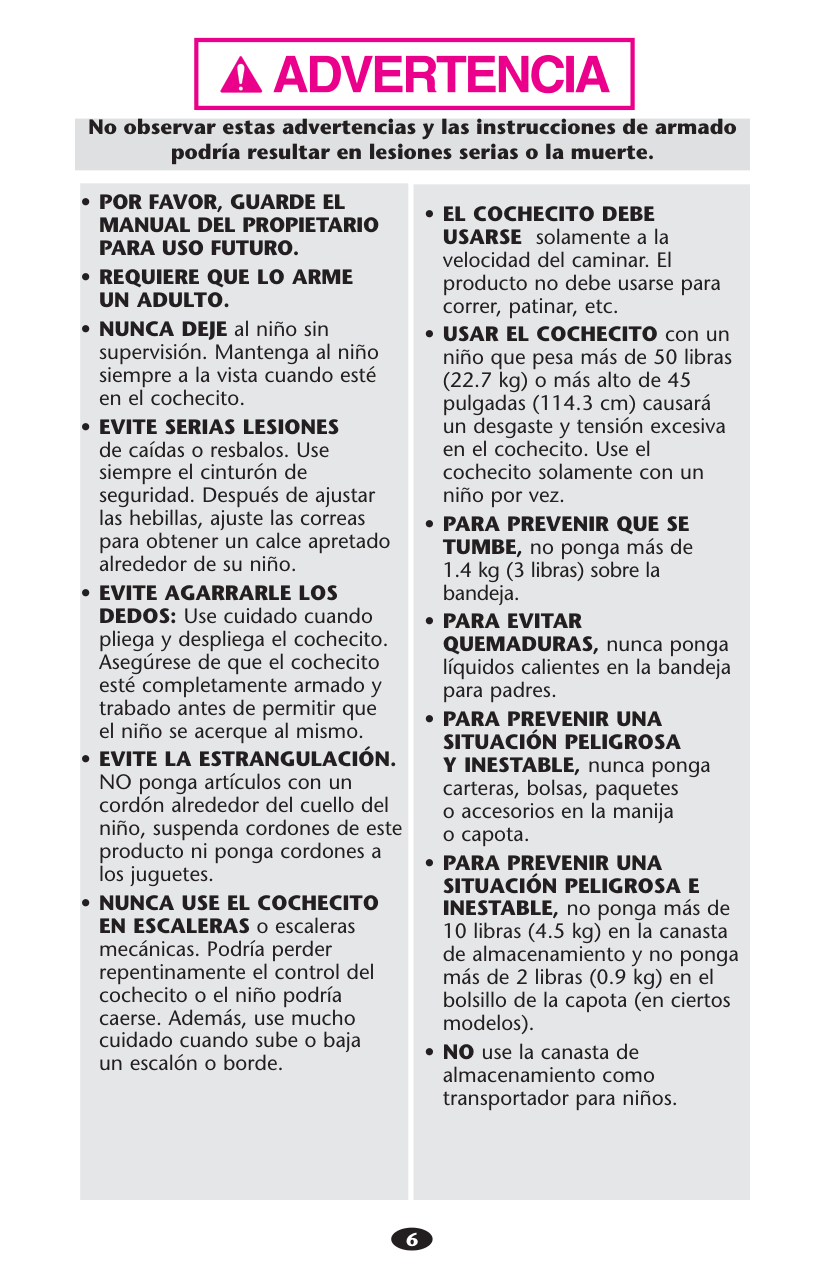

6 No observar estas advertencias y las instrucciones de armado podría resultar en lesiones serias o la muerte. sPOR FAVOR, GUARDE EL
Manual Del Propietario
Para Uso Futuro.
sREQUIERE QUE LO ARMEUn Adulto.
sNUNCA DEJE al niño sin supervisión. Mantenga al niño siempre a la vista cuando esté en el cochecito. sEVITE SERIAS LESIONES de caídas o resbalos. Use siempre el cinturón de seguridad. Después de ajustar las hebillas, ajuste las correas para obtener un calce apretado alrededor de su niño. sEVITE AGARRARLE LOS DEDOS: Use cuidado cuando pliega y despliega el cochecito. Asegúrese de que el cochecito esté completamente armado y trabado antes de permitir que el niño se acerque al mismo. sEVITE LA ESTRANGULACIÓN. NO ponga artículos con un cordón alrededor del cuello del niño, suspenda cordones de este producto ni ponga cordones a los juguetes. sNUNCA USE EL COCHECITO EN ESCALERAS o escaleras mecánicas. Podría perder repentinamente el control del cochecito o el niño podría caerse. Además, use mucho cuidado cuando sube o baja un escalón o borde. sEL COCHECITO DEBE USARSE solamente a la velocidad del caminar. El producto no debe usarse para correr, patinar, etc. sUSAR EL COCHECITO con un niño que pesa más de 50 libras (22.7 kg) o más alto de 45 pulgadas (114.3 cm) causará un desgaste y tensión excesiva en el cochecito. Use el cochecito solamente con un niño por vez. sPARA PREVENIR QUE SE TUMBE, no ponga más de 1.4 kg (3 libras) sobre la bandeja. sPARA EVITAR QUEMADURAS, nunca ponga líquidos calientes en la bandeja para padres. sPARA PREVENIR UNASituación Peligrosa
Y INESTABLE, nunca ponga carteras, bolsas, paquetes o accesorios en la manija o capota. sPARA PREVENIR UNASituación Peligrosa E
INESTABLE, no ponga más de 10 libras (4.5 kg) en la canasta de almacenamiento y no ponga más de 2 libras (0.9 kg) en el bolsillo de la capota (en ciertos modelos). sNO use la canasta de almacenamiento como transportador para niños.

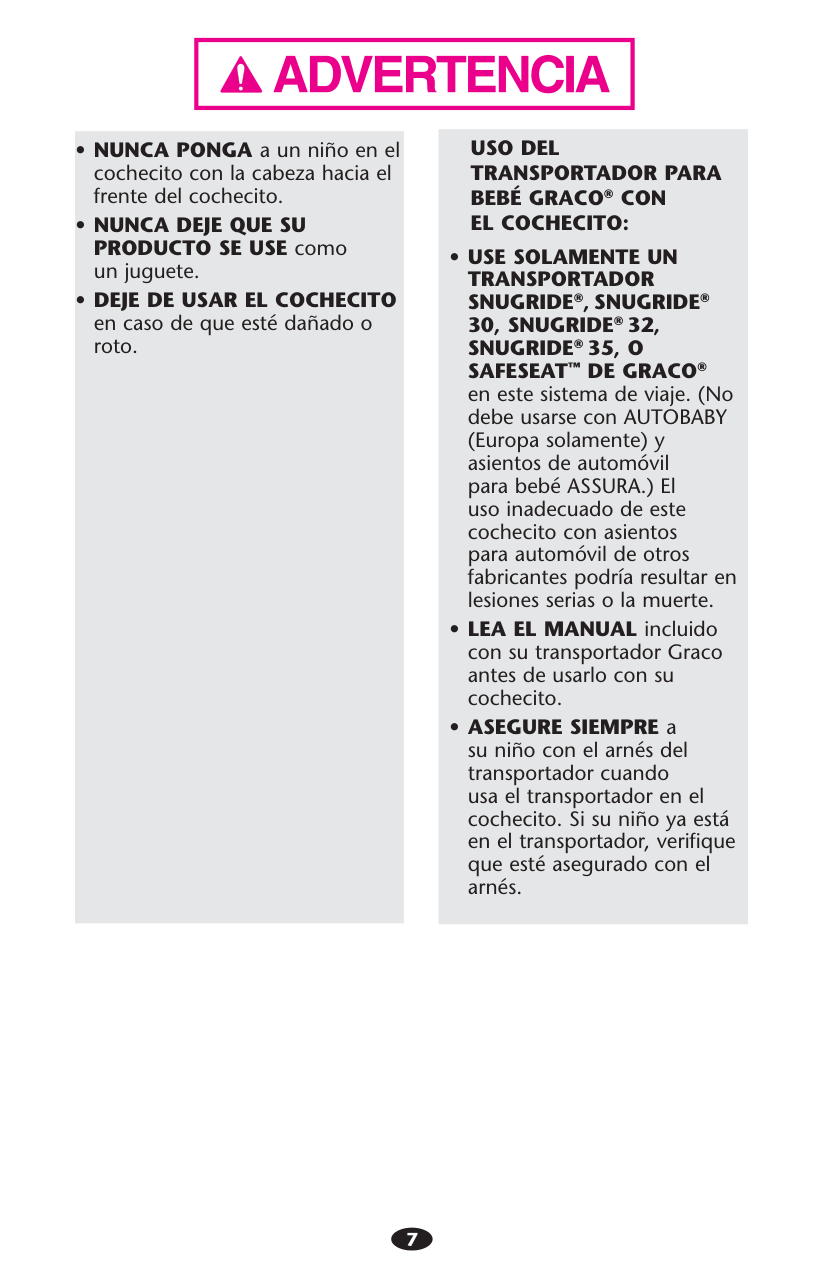

7 sNUNCA PONGA a un niño en el cochecito con la cabeza hacia el frente del cochecito. sNUNCA DEJE QUE SU PRODUCTO SE USE como un juguete. sDEJE DE USAR EL COCHECITO en caso de que esté dañado o roto.
Uso Del
Transportador Para
Bebé Graco® Con
El Cochecito:
sUSE SOLAMENTE UNTransportador
Snugride®, Snugride®
30, Snugride® 32,
Snugride® 35, O
Safeseat™ De Graco®
en este sistema de viaje. (No debe usarse con AUTOBABY (Europa solamente) y asientos de automóvil para bebé ASSURA.) El uso inadecuado de este cochecito con asientos para automóvil de otros fabricantes podría resultar en lesiones serias o la muerte. sLEA EL MANUAL incluido con su transportador Graco antes de usarlo con su cochecito. sASEGURE SIEMPRE a su niño con el arnés del transportador cuando usa el transportador en el cochecito. Si su niño ya está en el transportador, verifique que esté asegurado con el arnés.

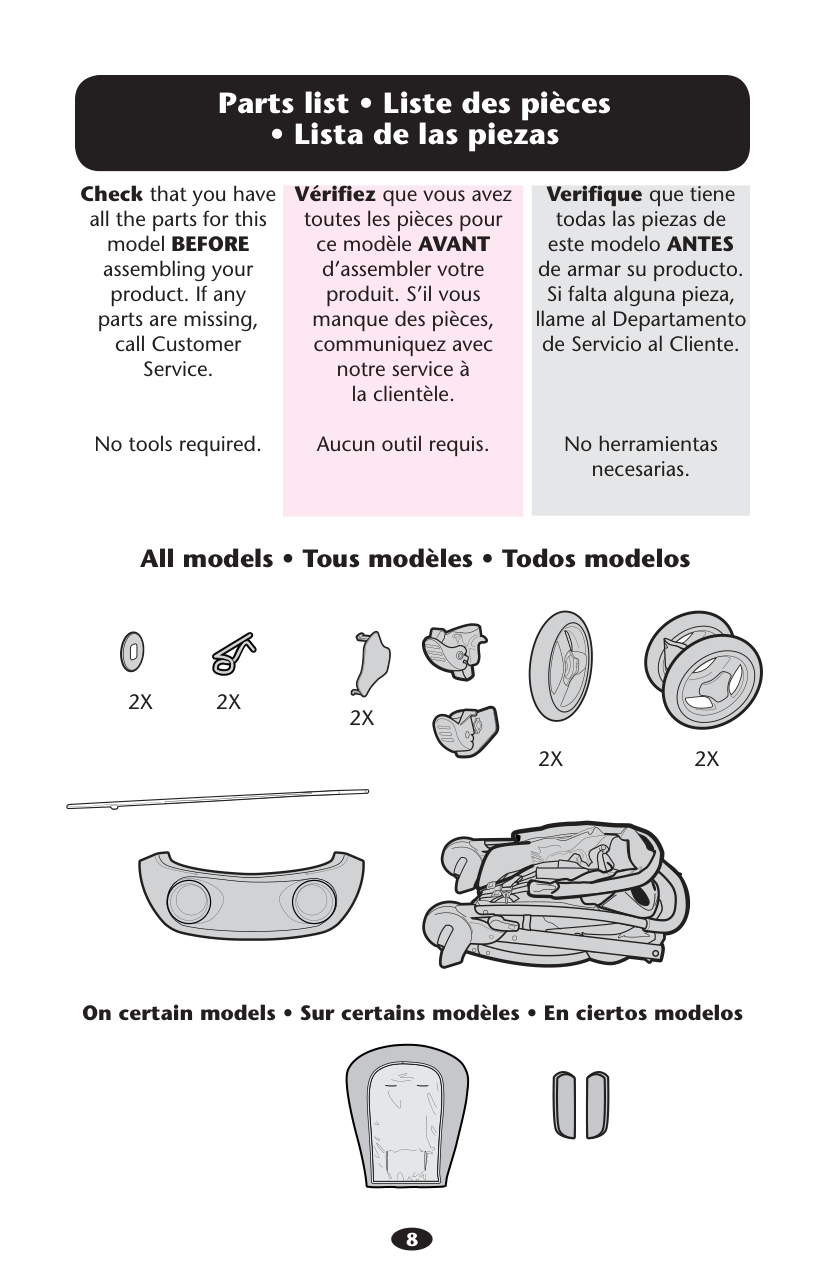

8 0ARTSLISTs,ISTEDESPIÒCESs,ISTADELASPIEZAS Check that you have all the parts for this model BEFORE assembling your product. If any parts are missing, call Customer Service. No tools required. 6ÏRIlEZque vous avez toutes les pièces pour ce modèle AVANT d’assembler votre produit. S’il vous manque des pièces, communiquez avec notre service à la clientèle. Aucun outil requis. Verifique que tiene todas las piezas de este modelo ANTES de armar su producto. Si falta alguna pieza, llame al Departamento de Servicio al Cliente. No herramientas necesarias. !LLMODELSs4OUSMODÒLESs4ODOSMODELOS /NCERTAINMODELSs3URCERTAINSMODÒLESs%NCIERTOSMODELOS
2X
2X
2X
2X
2X
9 To Open Stroller s/UVRIRLAPOUSSETTEs!BRIRELCOCHECITO 1 FOLD/UNFOLD strap, located under this pocket. PLIER/DÉPLIER la courroie située sous cette pochette. PLIEGUE/DESPLIEGUE la correa situada debajo de este bolsillo. Pull strap and pull up on handle as shown. Tirer sur la courroie et tirer sur la poignée, tel qu’illustré. Tire de la correa y tire hacia arriba de la manija como se indica. 2

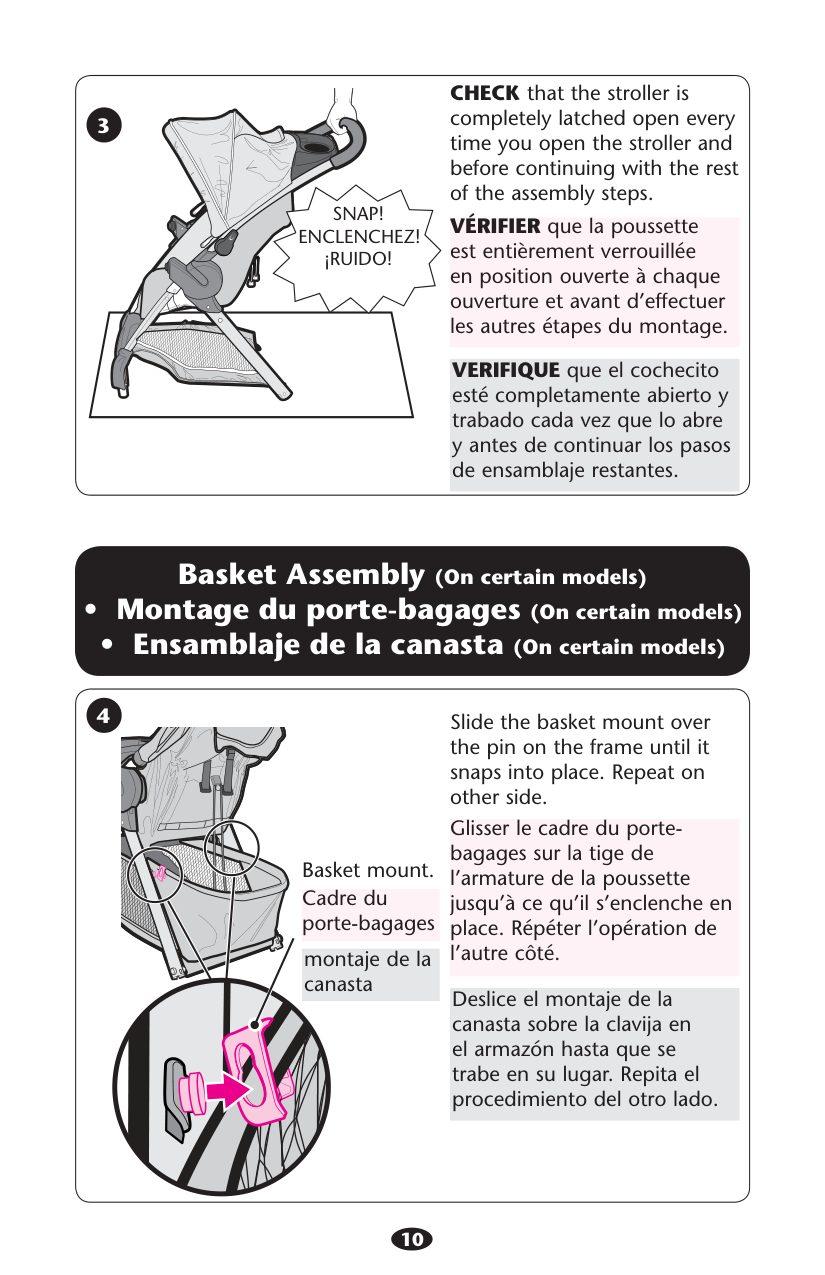

10 CHECK that the stroller is completely latched open every time you open the stroller and before continuing with the rest of the assembly steps. VÉRIFIER que la poussette est entièrement verrouillée en position ouverte à chaque ouverture et avant d’effectuer les autres étapes du montage. VERIFIQUE que el cochecito esté completamente abierto y trabado cada vez que lo abre y antes de continuar los pasos de ensamblaje restantes.
Snap!
Enclenchez!
¡Ruido!
Slide the basket mount over the pin on the frame until it snaps into place. Repeat on other side. Glisser le cadre du porte- bagages sur la tige de l’armature de la poussette jusqu’à ce qu’il s’enclenche en place. Répéter l’opération de l’autre côté. Deslice el montaje de la canasta sobre la clavija en el armazón hasta que se trabe en su lugar. Repita el procedimiento del otro lado. Basket mount. Cadre du porte-bagages montaje de la canasta 3 4 Basket Assembly (On certain models) sMontage du porte-bagages (On certain models) sEnsamblaje de la canasta (On certain models)

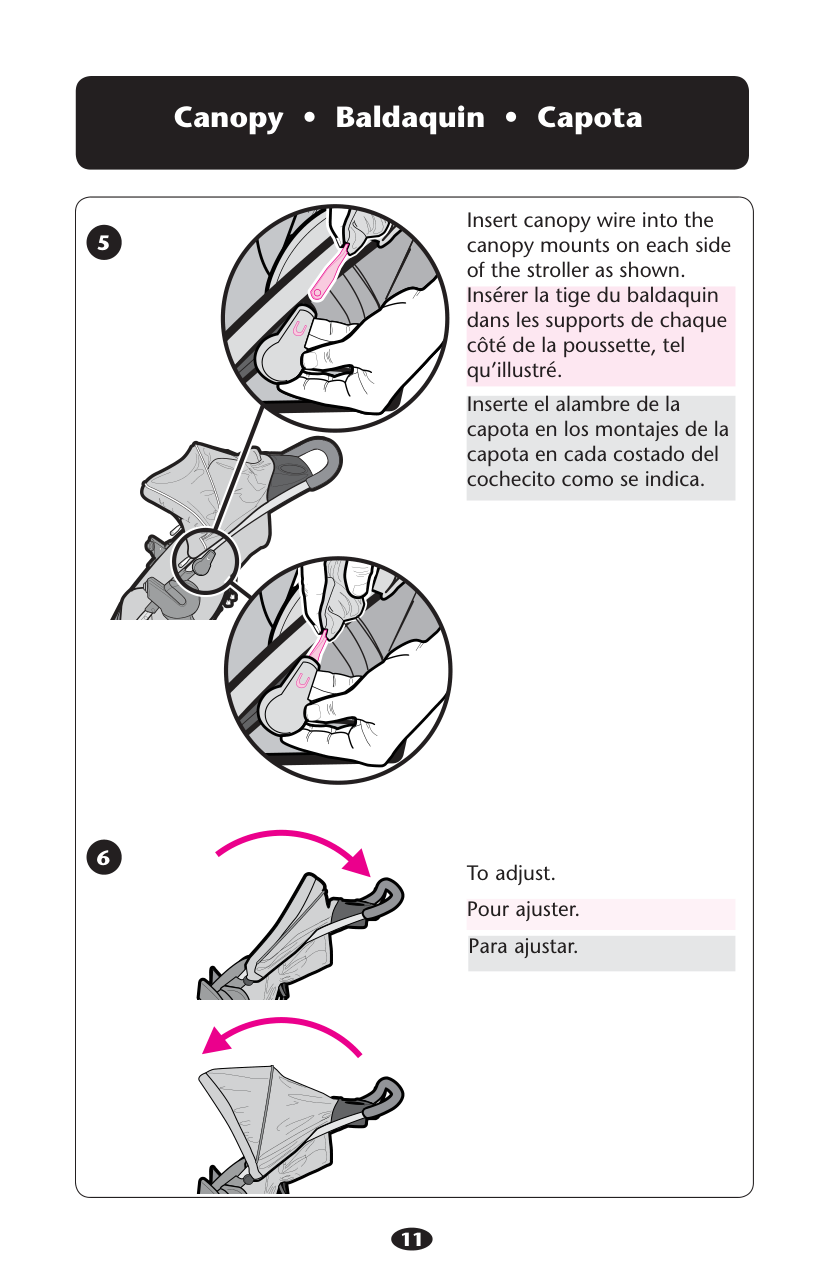

11 To adjust. Pour ajuster. Para ajustar. 5 Insert canopy wire into the canopy mounts on each side of the stroller as shown. Insérer la tige du baldaquin dans les supports de chaque côté de la poussette, tel qu’illustré. Inserte el alambre de la capota en los montajes de la capota en cada costado del cochecito como se indica. 6 Canopy s Baldaquin sCapota

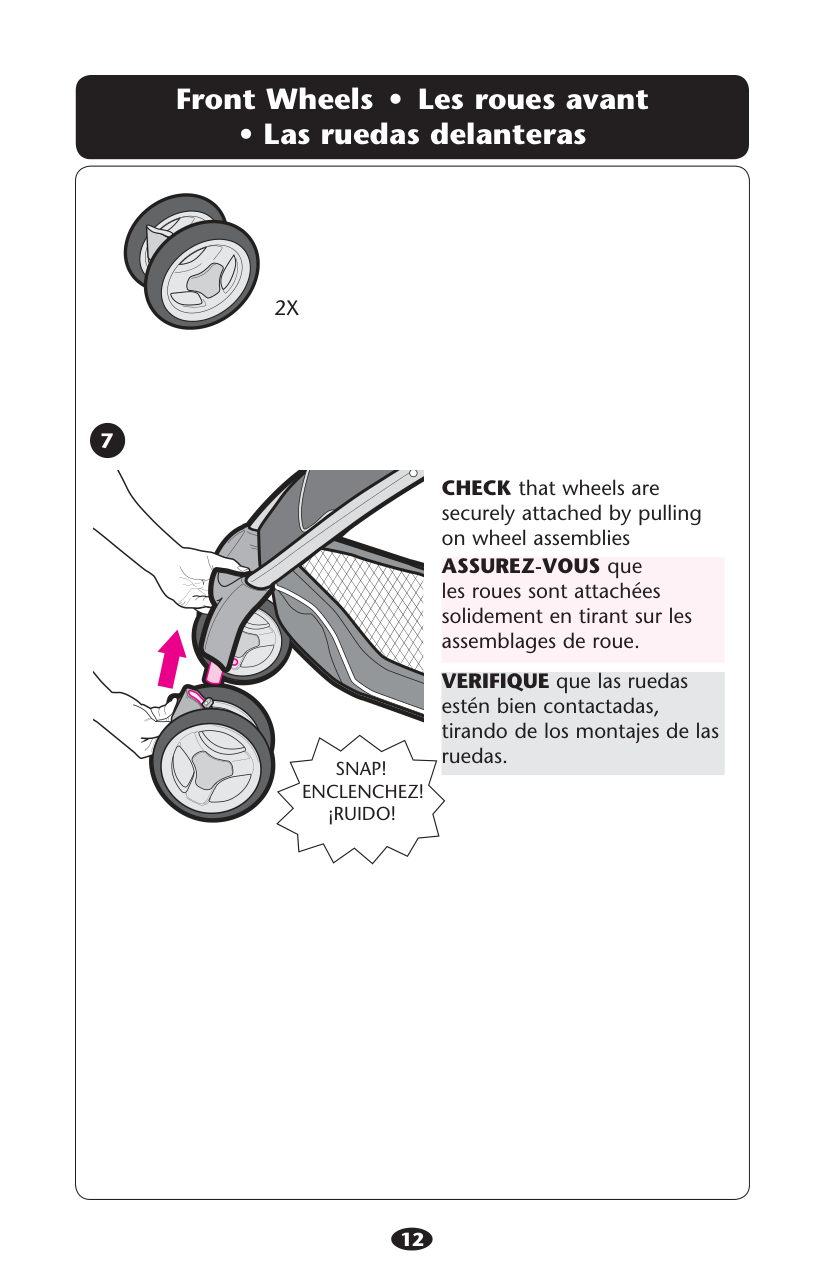

12 &RONT7HEELS s ,ESROUESAVANT s,ASRUEDASDELANTERAS CHECK that wheels are securely attached by pulling on wheel assemblies ASSUREZ-VOUS que les roues sont attachées solidement en tirant sur les assemblages de roue. VERIFIQUE que las ruedas estén bien contactadas, tirando de los montajes de las ruedas.
Snap!
Enclenchez!
¡Ruido!
72X

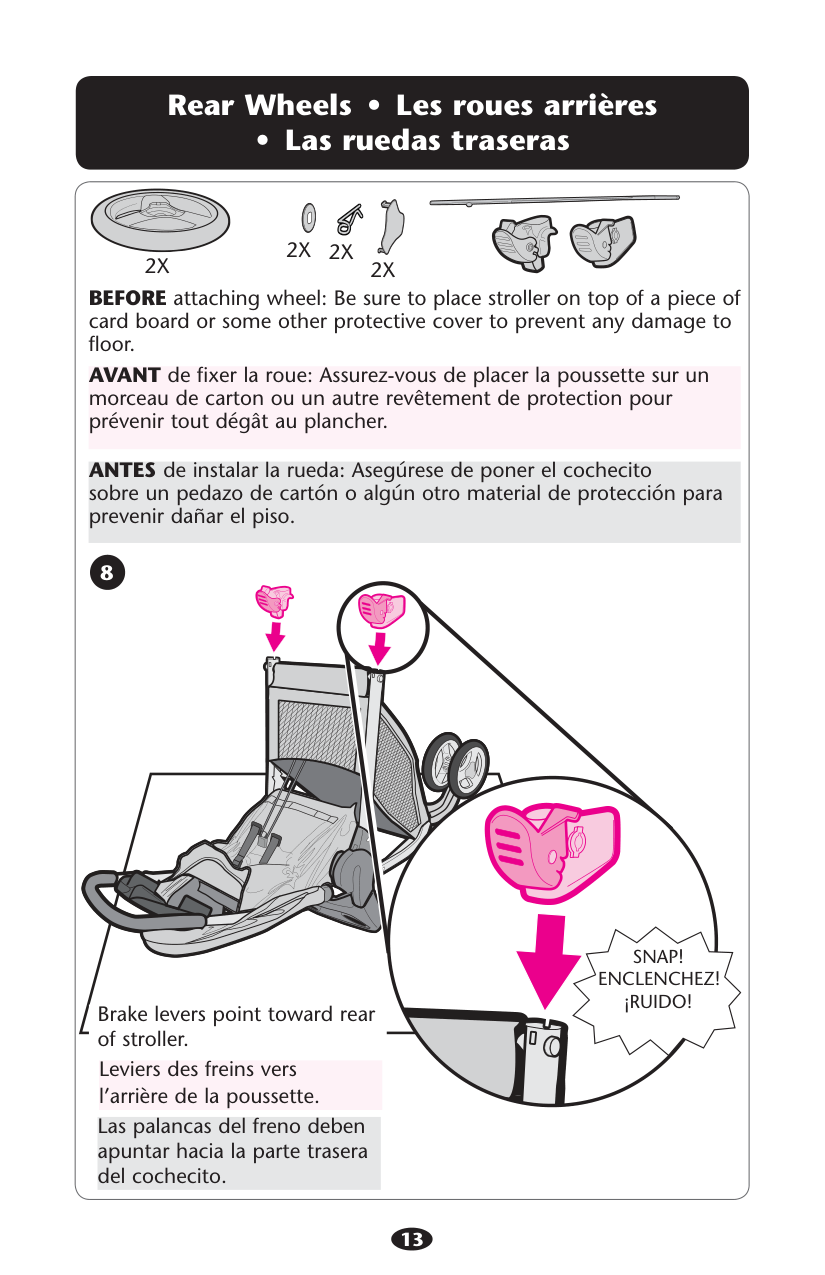

13 2EAR7HEELS s ,ESROUESARRIÒRES s ,ASRUEDASTRASERAS
2X
2X
2X
ANTES de instalar la rueda: Asegúrese de poner el cochecito sobre un pedazo de cartón o algún otro material de protección para prevenir dañar el piso. AVANT de fixer la roue: Assurez-vous de placer la poussette sur un morceau de carton ou un autre revêtement de protection pour prévenir tout dégât au plancher. BEFORE attaching wheel: Be sure to place stroller on top of a piece of card board or some other protective cover to prevent any damage to floor. 82X
Brake levers point toward rear of stroller. Leviers des freins vers l’arrière de la poussette. Las palancas del freno deben apuntar hacia la parte trasera del cochecito.Snap!
Enclenchez!
¡Ruido!

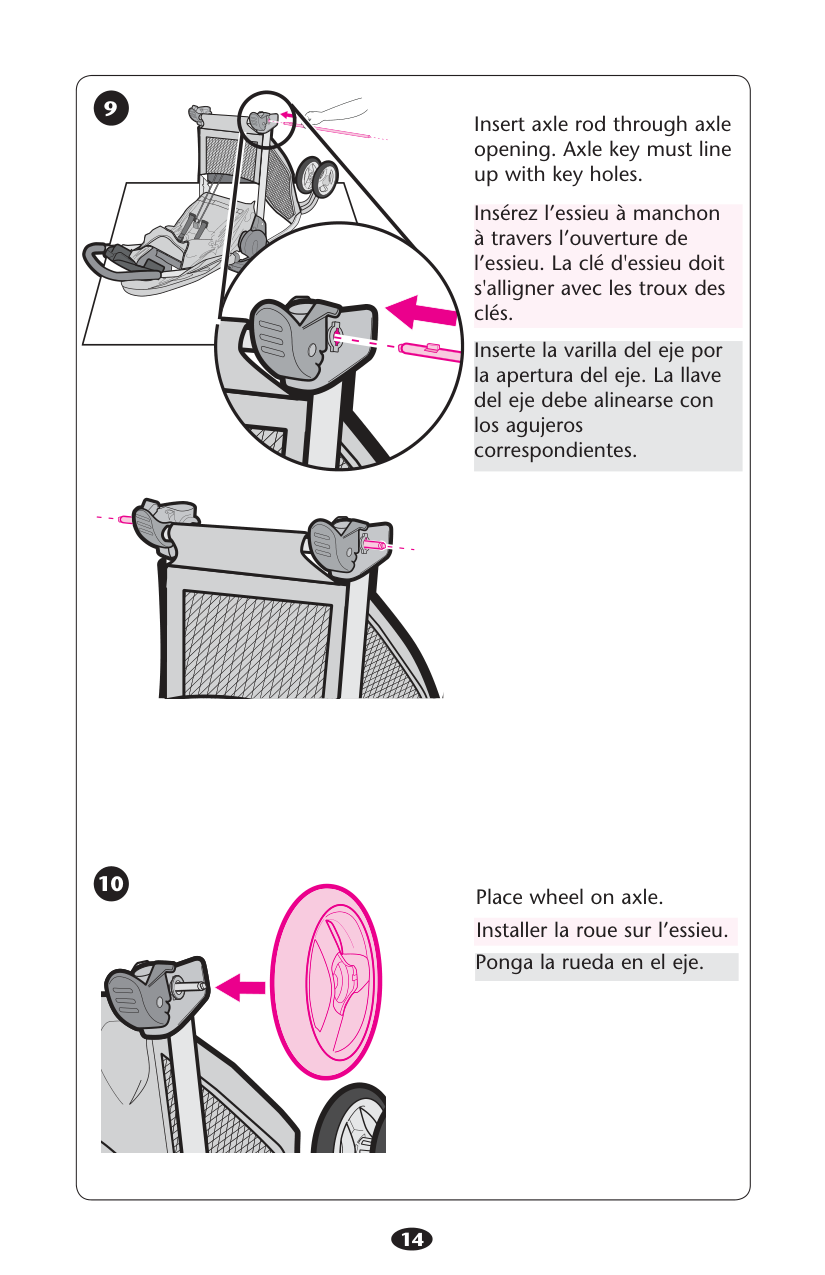

14 10 9 Ponga la rueda en el eje. Place wheel on axle. Installer la roue sur l’essieu. Insérez l’essieu à manchon à travers l’ouverture de l’essieu. La clé d'essieu doit s'alligner avec les troux des clés. Inserte la varilla del eje por la apertura del eje. La llave del eje debe alinearse con los agujeros correspondientes. Insert axle rod through axle opening. Axle key must line up with key holes.

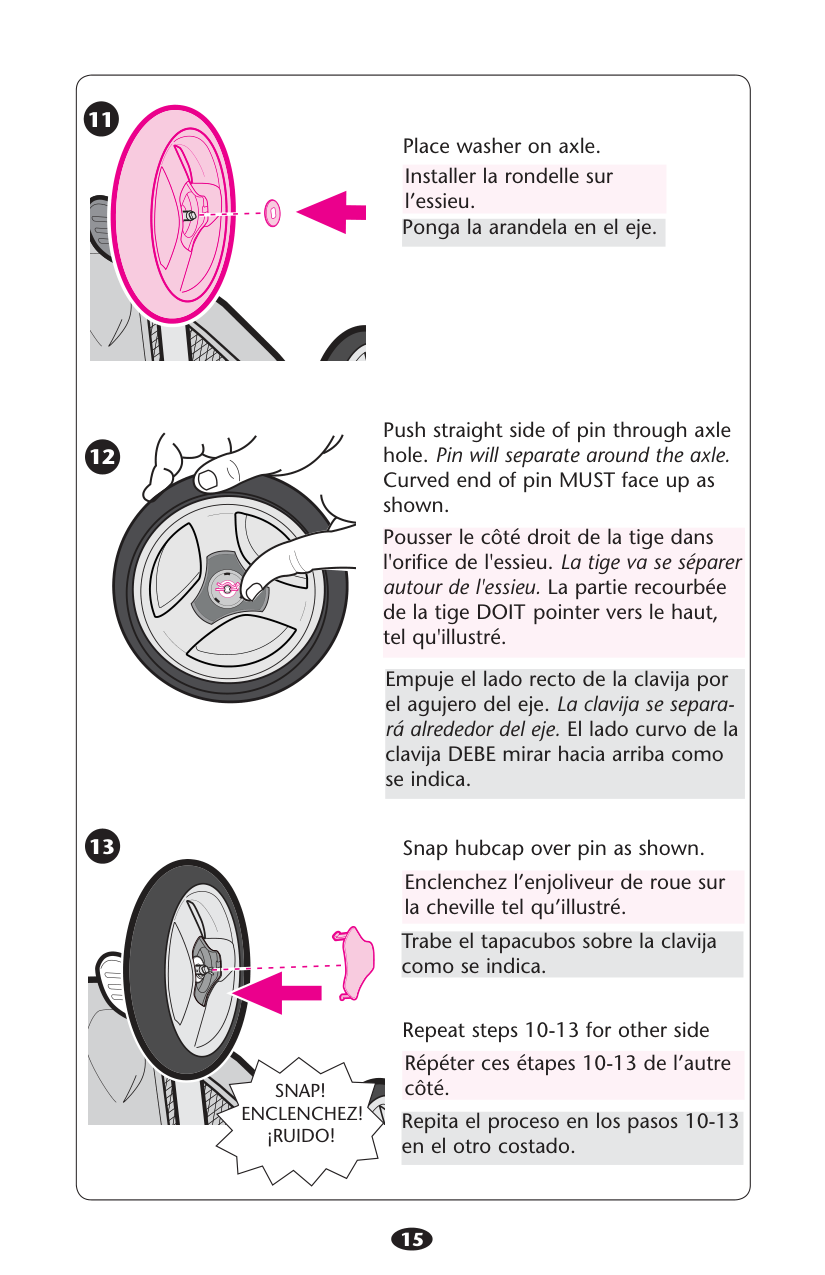

15 Push straight side of pin through axle hole. Pin will separate around the axle. Curved end of pin MUST face up as shown. Pousser le côté droit de la tige dans l'orifice de l'essieu. La tige va se séparer autour de l'essieu. La partie recourbée de la tige DOIT pointer vers le haut, tel qu'illustré. Empuje el lado recto de la clavija por el agujero del eje. La clavija se separa- rá alrededor del eje. El lado curvo de la clavija DEBE mirar hacia arriba como se indica. Repita el proceso en los pasos 10-13 en el otro costado. Repeat steps 10-13 for other side Répéter ces étapes 10-13 de l’autre côté. Trabe el tapacubos sobre la clavija como se indica. Snap hubcap over pin as shown. Enclenchez l’enjoliveur de roue sur la cheville tel qu’illustré. 13 12
Snap!
Enclenchez!
¡Ruido!
Ponga la arandela en el eje. Place washer on axle. Installer la rondelle sur l’essieu. 11

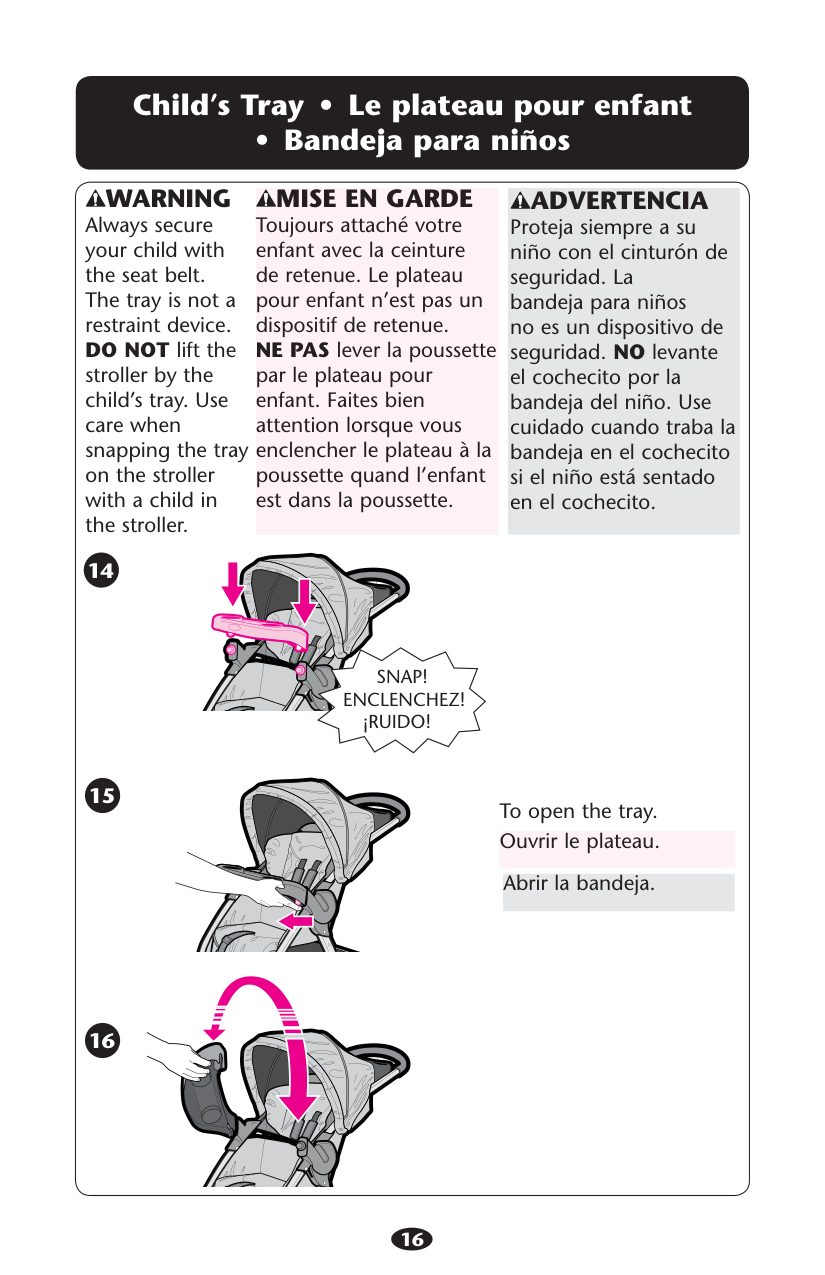

16 #HILDS4RAY s ,EPLATEAUPOURENFANT s "ANDEJAPARANI×OS
Warning
Always secure your child with the seat belt. The tray is not a restraint device. DO NOT lift the stroller by the child’s tray. Use care when snapping the tray on the stroller with a child in the stroller.Mise En Garde
Toujours attaché votre enfant avec la ceinture de retenue. Le plateau pour enfant n’est pas un dispositif de retenue. NE PAS lever la poussette par le plateau pour enfant. Faites bien attention lorsque vous enclencher le plateau à la poussette quand l’enfant est dans la poussette.Advertencia
Proteja siempre a su niño con el cinturón de seguridad. La bandeja para niños no es un dispositivo de seguridad. NO levante el cochecito por la bandeja del niño. Use cuidado cuando traba la bandeja en el cochecito si el niño está sentado en el cochecito. 14 15 16 To open the tray. Ouvrir le plateau. Abrir la bandeja.Snap!
Enclenchez!
¡Ruido!

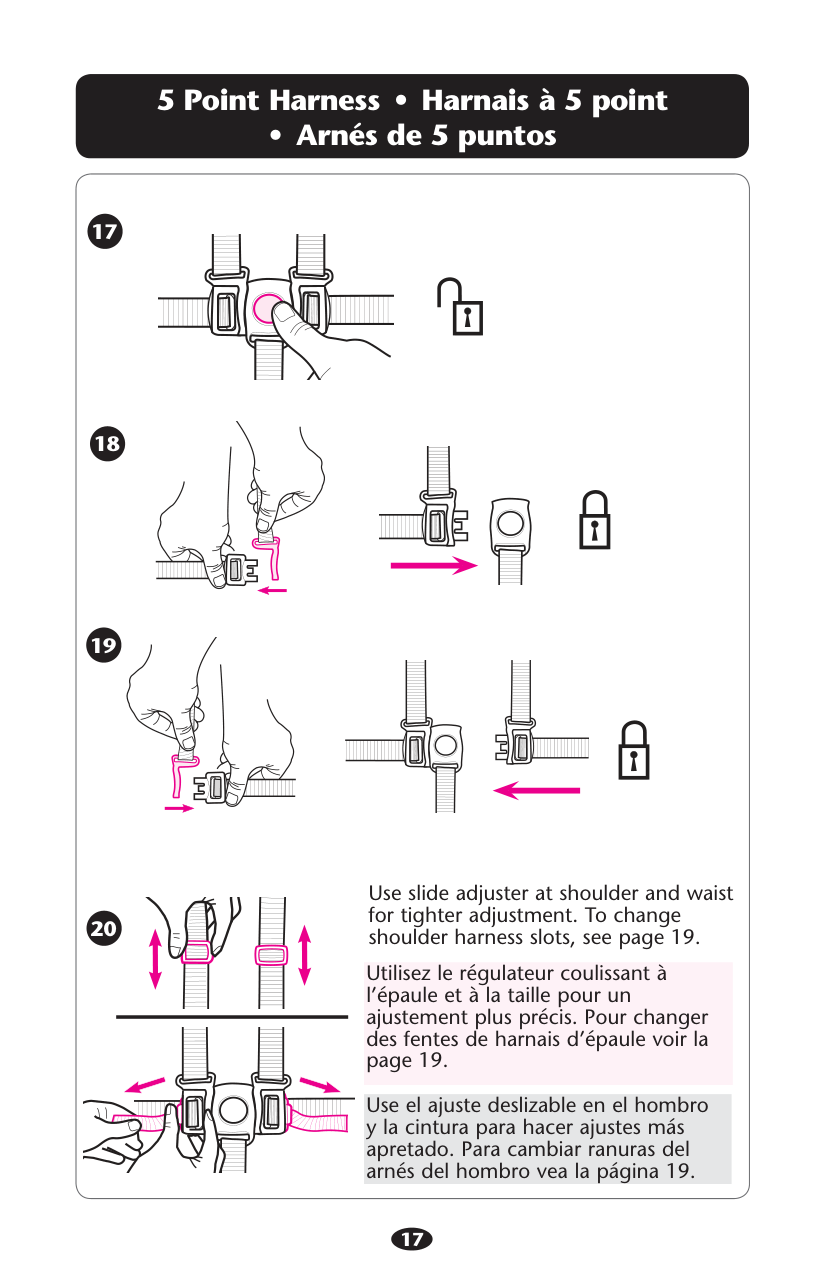

17 0OINT(ARNESS s (ARNAISÌPOINT s !RNÏSDEPUNTOS 18 Use slide adjuster at shoulder and waist for tighter adjustment. To change shoulder harness slots, see page 19. Utilisez le régulateur coulissant à l’épaule et à la taille pour un ajustement plus précis. Pour changer des fentes de harnais d’épaule voir la page 19. Use el ajuste deslizable en el hombro y la cintura para hacer ajustes más apretado. Para cambiar ranuras del arnés del hombro vea la página 19. 20 17 19
18 0OINT"UCKLE s "OUCLEÌPOINT s (EBILLADEPUNTOS 21 22 23 24 To convert to 3-pt harness. Pour convertir en harnais 3-points. Para convertirlo en un arnés de 3 puntos. Use slide adjuster at waist for tighter adjustment. Utilisez le régulateur coulissant à la taille pour un ajustement plus précis. Use el ajuste deslizable a la cintura para hacer ajustes más apretado. 25
19 To Change Shoulder Harness Slots s0OURCHANGERDESDENTESDEHARNAISDÏPAULEs0ARACAMBIARRANURASDELARNÏSdel hombro 26 Anclaje del arnés del hombro - niño grande Harnais d 'ancrage à l 'épaule pour grand enfant Shoulder harness anchor—larger child Anclaje del arnés del hombro - niño pequeño Harnais d 'ancrage à l 'épaule pour petit enfant Shoulder harness anchor—smaller child Ajustador deslizable Glissez le régleur Slide adjuster Use uno de los anclajes del arnés del hombro en las ranuras que estén más cerca a la altura del hombro del niño. Use el ajustador deslizable para lograr ajustes adicionales. Utilisez l'un ou l'autre des harnais d'ancrage à l'épaule dans les fentes qui sont les plus proches de la hauteur de l'épaule de l'enfant. Utilisez le régleur pour plus d'ajustement. Use either shoulder harness anchor in the slots that are closest to child’s shoulder height. Use slide adjuster for further adjustment.

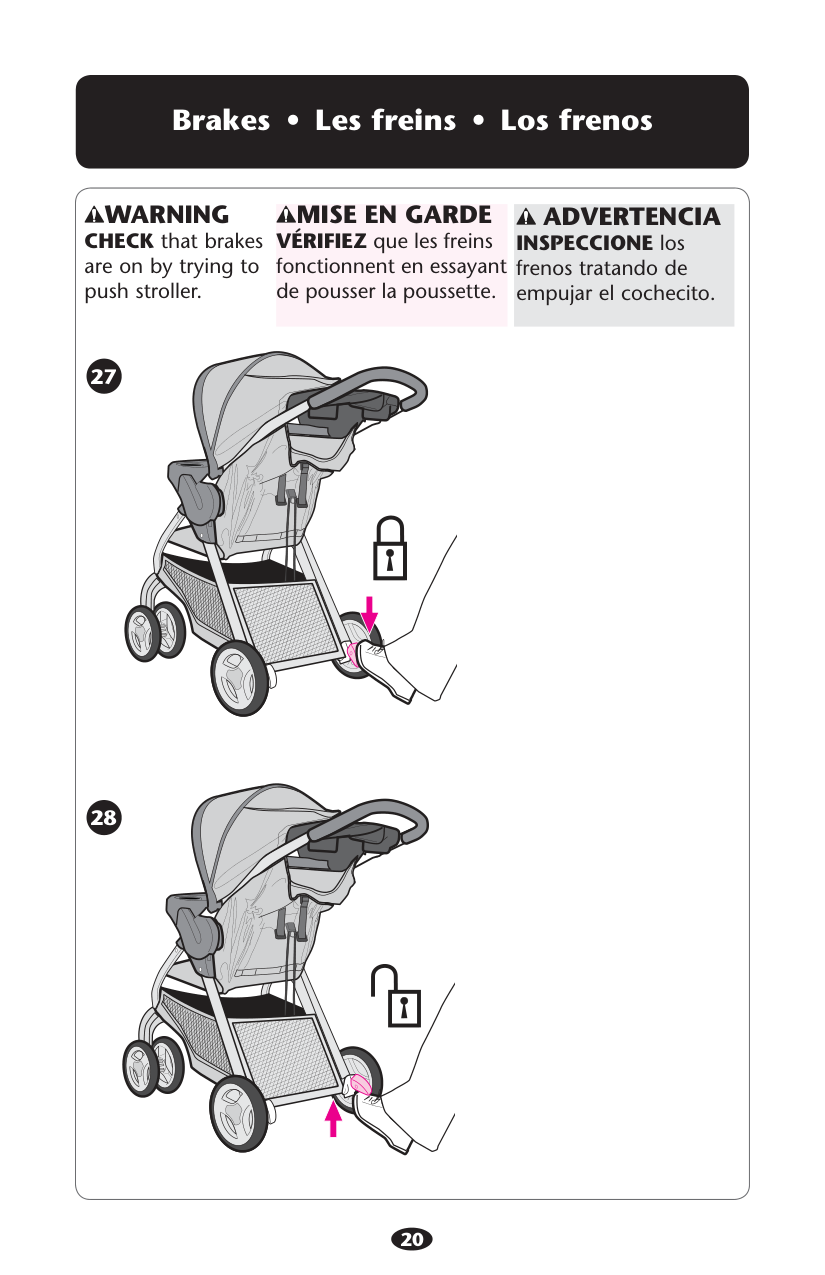

20 "RAKES s ,ESFREINS s ,OSFRENOS
Warning
CHECK that brakes are on by trying to push stroller.Mise En Garde
VÉRIFIEZ que les freins fonctionnent en essayant de pousser la poussette.Advertencia
INSPECCIONE los frenos tratando de empujar el cochecito. 27 28

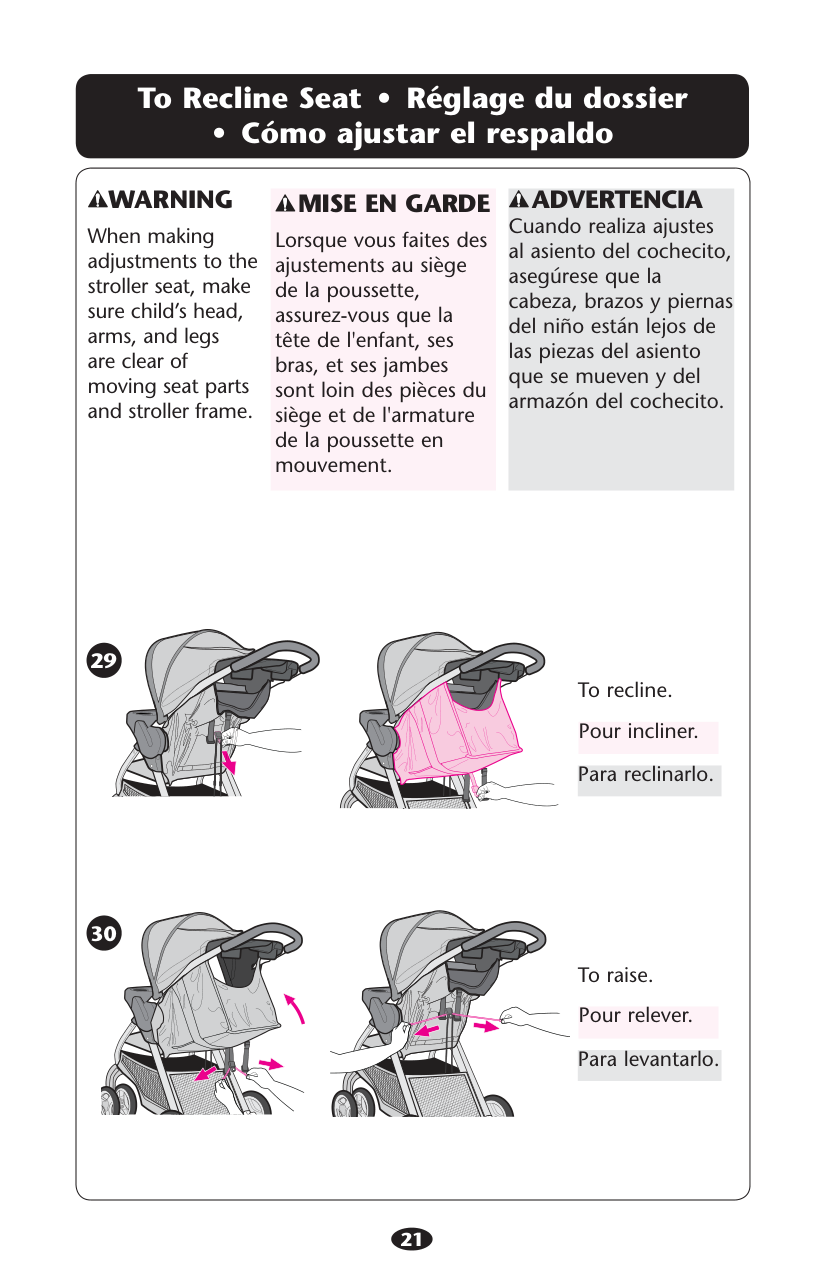

21 4O2ECLINE3EAT s 2ÏGLAGEDUDOSSIER s #ØMOAJUSTARELRESPALDO
Advertencia
Cuando realiza ajustes al asiento del cochecito, asegúrese que la cabeza, brazos y piernas del niño están lejos de las piezas del asiento que se mueven y del armazón del cochecito.Warning
When making adjustments to the stroller seat, make sure child’s head, arms, and legs are clear of moving seat parts and stroller frame.Mise En Garde
Lorsque vous faites des ajustements au siège de la poussette, assurez-vous que la tête de l'enfant, ses bras, et ses jambes sont loin des pièces du siège et de l'armature de la poussette en mouvement. Para reclinarlo. To recline. Pour incliner. Para levantarlo. To raise. Pour relever. 30 29

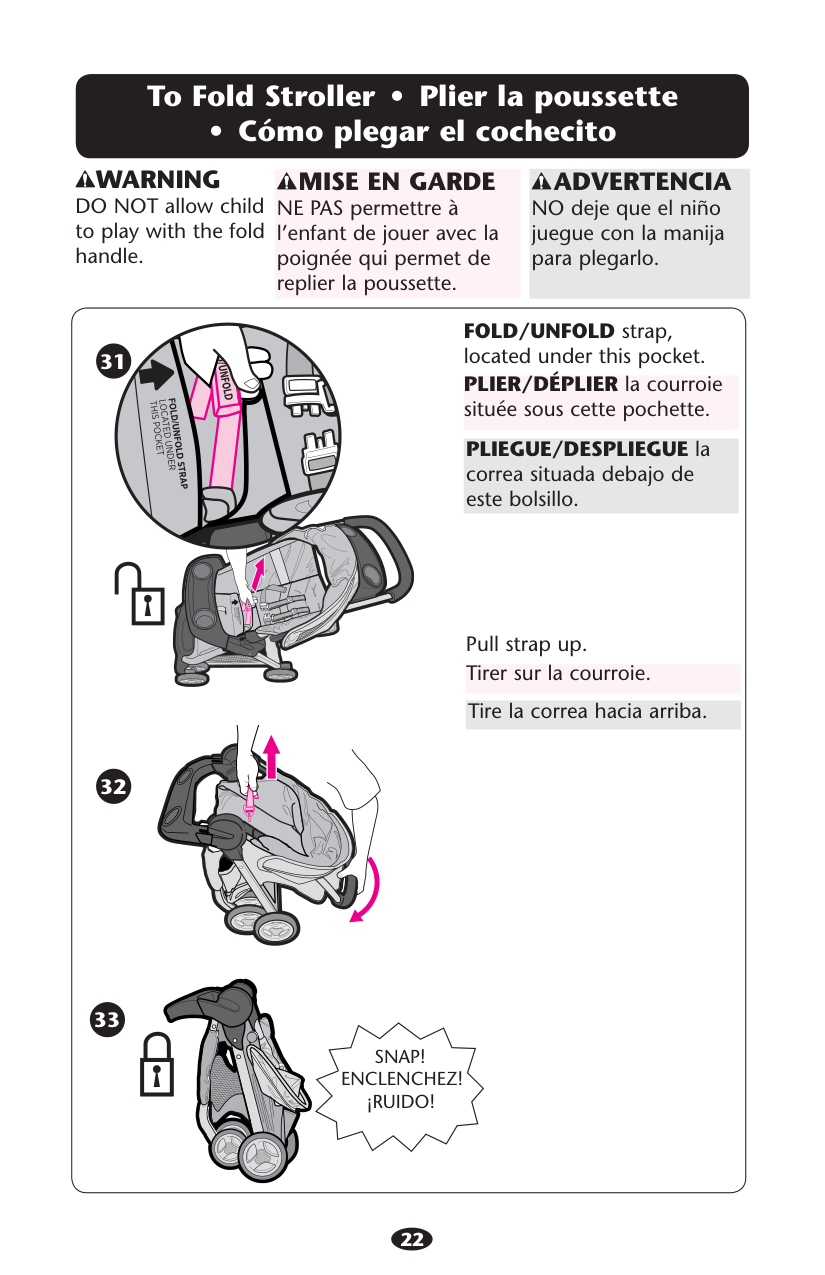

22 4O&OLD3TROLLER s 0LIERLAPOUSSETTE s #ØMOPLEGARELCOCHECITO
Snap!
Enclenchez!
¡Ruido!
31 32 33 Pull strap up. Tirer sur la courroie. Tire la correa hacia arriba.Warning
DO NOT allow child to play with the fold handle.Mise En Garde
NE PAS permettre à l’enfant de jouer avec la poignée qui permet de replier la poussette.Advertencia
NO deje que el niño juegue con la manija para plegarlo. FOLD/UNFOLD strap, located under this pocket. PLIER/DÉPLIER la courroie située sous cette pochette. PLIEGUE/DESPLIEGUE la correa situada debajo de este bolsillo.

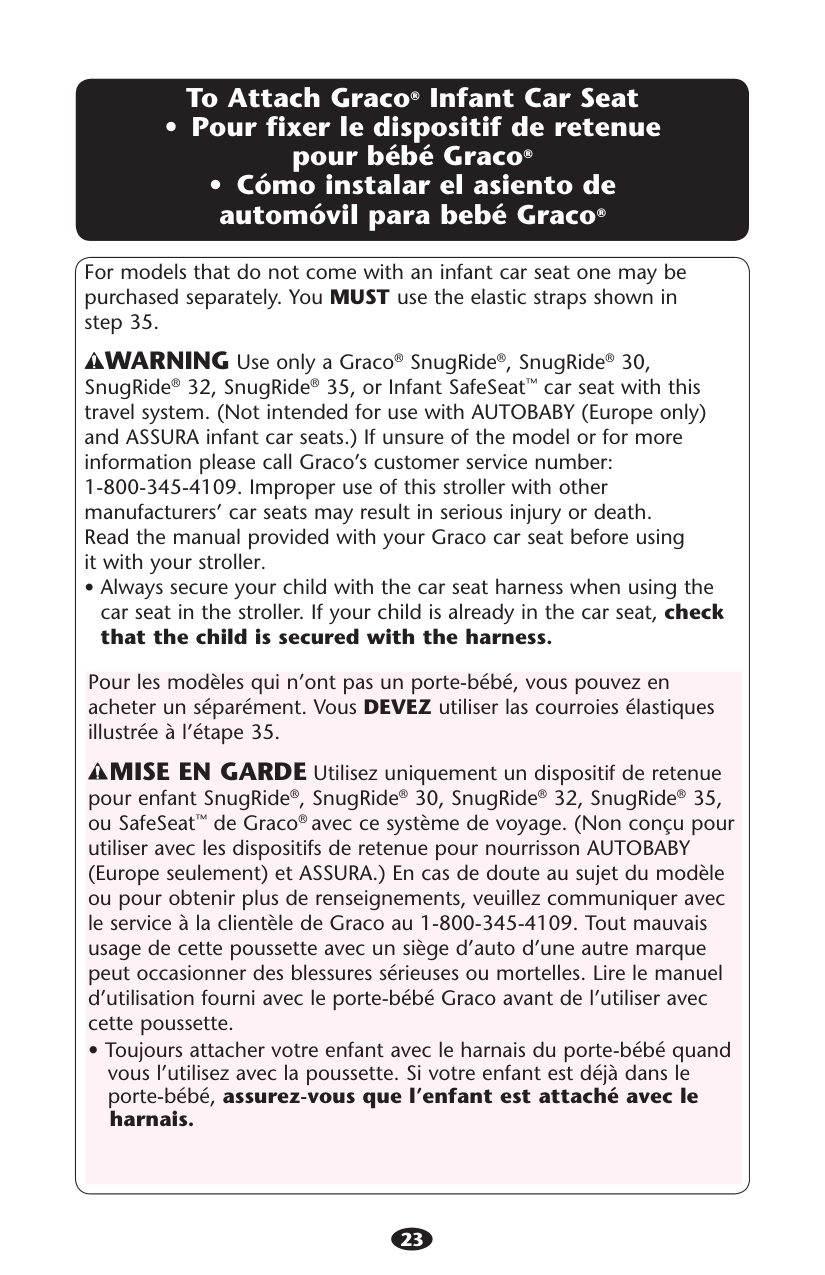

23 For models that do not come with an infant car seat one may be purchased separately. You MUST use the elastic straps shown in step 35. WARNING Use only a Graco® SnugRide®, SnugRide® 30, SnugRide® 32, SnugRide® 35, or Infant SafeSeat™ car seat with this travel system. (Not intended for use with AUTOBABY (Europe only) and ASSURA infant car seats.) If unsure of the model or for more information please call Graco’s customer service number: 1-800-345-4109. Improper use of this stroller with other manufacturers’ car seats may result in serious injury or death. Read the manual provided with your Graco car seat before using it with your stroller. sAlways secure your child with the car seat harness when using the car seat in the stroller. If your child is already in the car seat, check that the child is secured with the harness. To Attach Graco® Infant Car Seat s 0OURFIXERLEDISPOSITIFDERETENUE pour bébé Graco® s #ØMOINSTALARELASIENTODE
Automøvilparabebï'Raco®
Pour les modèles qui n’ont pas un porte-bébé, vous pouvez en acheter un séparément. Vous DEVEZ utiliser las courroies élastiques illustrée à l’étape 35. MISE EN GARDE Utilisez uniquement un dispositif de retenue pour enfant SnugRide®, SnugRide® 30, SnugRide® 32, SnugRide® 35, ou SafeSeat™ de Graco® avec ce système de voyage. (Non conçu pour utiliser avec les dispositifs de retenue pour nourrisson AUTOBABY (Europe seulement) et ASSURA.) En cas de doute au sujet du modèle ou pour obtenir plus de renseignements, veuillez communiquer avec le service à la clientèle de Graco au 1-800-345-4109. Tout mauvais usage de cette poussette avec un siège d’auto d’une autre marque peut occasionner des blessures sérieuses ou mortelles. Lire le manuel d’utilisation fourni avec le porte-bébé Graco avant de l’utiliser avec cette poussette. s4OUJOURSATTACHERVOTREENFANTAVECLEHARNAISDUPORTE BÏBÏQUAND vous l’utilisez avec la poussette. Si votre enfant est déjà dans le porte-bébé, ASSUREZ VOUSQUELENFANTESTATTACHÏAVECLE harnais.

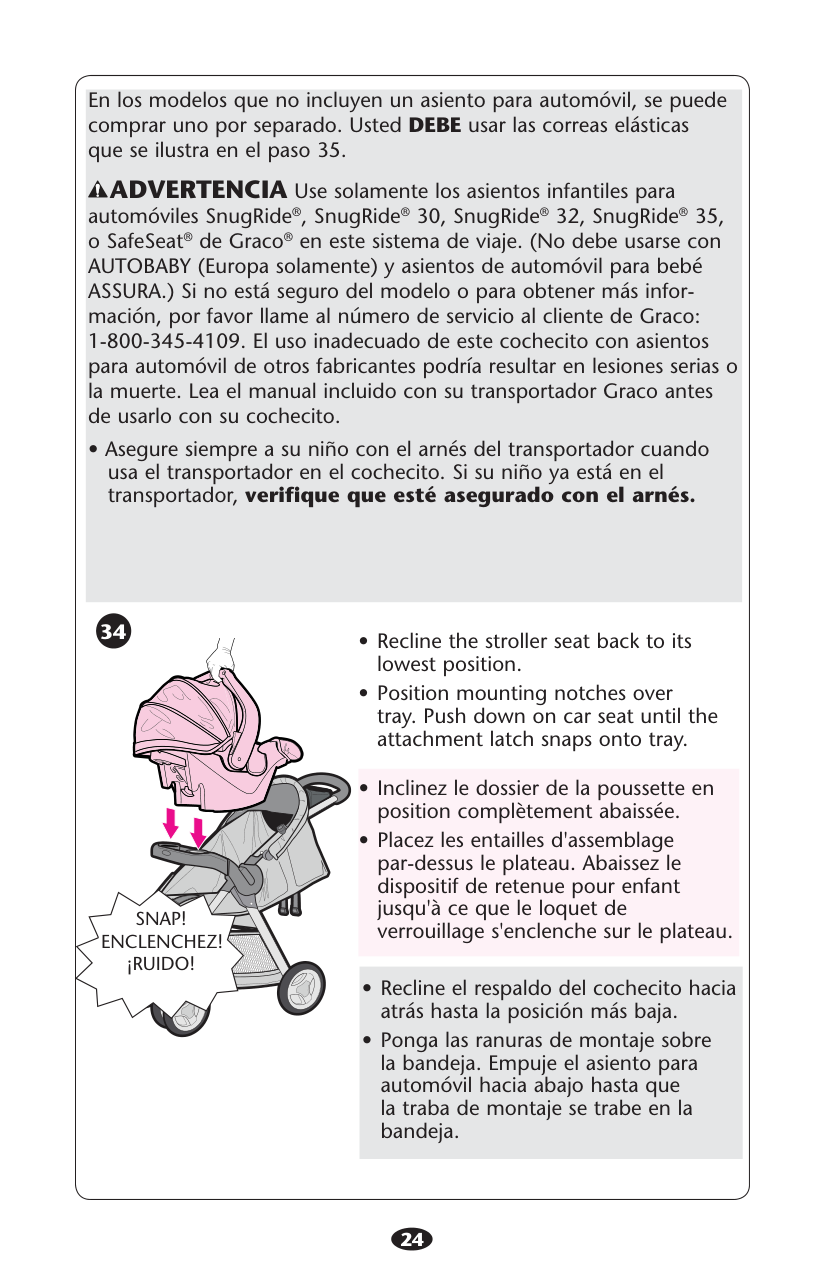

24 En los modelos que no incluyen un asiento para automóvil, se puede comprar uno por separado. Usted DEBE usar las correas elásticas que se ilustra en el paso 35. ADVERTENCIA Use solamente los asientos infantiles para automóviles SnugRide®, SnugRide® 30, SnugRide® 32, SnugRide® 35, o SafeSeat® de Graco® en este sistema de viaje. (No debe usarse con AUTOBABY (Europa solamente) y asientos de automóvil para bebé ASSURA.) Si no está seguro del modelo o para obtener más infor- mación, por favor llame al número de servicio al cliente de Graco: 1-800-345-4109. El uso inadecuado de este cochecito con asientos para automóvil de otros fabricantes podría resultar en lesiones serias o la muerte. Lea el manual incluido con su transportador Graco antes de usarlo con su cochecito. s!SEGURESIEMPREASUNI×OCONELARNÏSDELTRANSPORTADORCUANDO usa el transportador en el cochecito. Si su niño ya está en el transportador, verifique que esté asegurado con el arnés. sRecline the stroller seat back to its lowest position. sPosition mounting notches over tray. Push down on car seat until the attachment latch snaps onto tray. sInclinez le dossier de la poussette en position complètement abaissée. sPlacez les entailles d'assemblage par-dessus le plateau. Abaissez le dispositif de retenue pour enfant jusqu'à ce que le loquet de verrouillage s'enclenche sur le plateau. sRecline el respaldo del cochecito hacia atrás hasta la posición más baja. sPonga las ranuras de montaje sobre la bandeja. Empuje el asiento para automóvil hacia abajo hasta que la traba de montaje se trabe en la bandeja. 34
Snap!
Enclenchez!
¡Ruido!
25 35 sPull elastic straps through vehicle belt hook on both sides of the car seat. sCheck that infant car seat is securely attached by pulling up on it. sTirez la courroie élastique à travers le crochet de la ceinture du véhicule des deux côtés du dispositif de retenue pour enfant. s!SSUREZ VOUSQUELEporte-bébé est attaché solidement en le tirant vers le haut. sTire las tiras elásticas a través del gancho del cinturón del vehículo en ambos costados del asiento para automóvil. sVerifique que el transportador esté CONECTADOCONFIRMEZAtirando hacia arriba.
26 36 sTo remove car seat: remove elastic straps from vehicle belt hook, squeeze release handle at back of car seat, and lift car seat out of the stroller. sPour retirer le dispositif de retenue pour enfant: Détachez les courroies élastiques du crochet de la ceinture du véhicule, appuyez sur la poignée de déverrouillage à l’arrière du dispositif de retenue pour enfant, et le soulever hors de la poussette. sPara sacar el asiento para AUTOMØVILsaque las tiras elásticas del gancho del cinturón del vehículo, apriete la manija de liberación de atrás del asiento para automóvil y levante el asiento para automóvil del cochecito.
27 Care and Maintenance sDO NOT MACHINE WASH SEAT. It should only be wiped with a mild soap, taking care not to soak the material. NO BLEACH. sTO CLEAN STROLLER FRAME, use only household soap and warm water. NO BLEACH or detergent. sFROM TIME TO TIME CHECK YOUR STROLLER for loose screws, worn parts, torn material or stitching. Replace or repair the parts as needed. Use only Graco replacement parts. sEXCESSIVE EXPOSURE TO SUN OR HEAT could cause fading or warping of parts. sIF STROLLER BECOMES WET, open canopy and allow to dry thoroughly before storing. sIF WHEEL SQUEAKS, use a light oil (e.g., WD-40, 3-in-1, or sewing machine oil). It is important to get the oil into the axle and wheel assembly as illustrated. sWHEN USING YOUR STROLLER AT THE BEACH completely clean your stroller afterward to remove sand and salt from mechanisms and wheel assemblies.

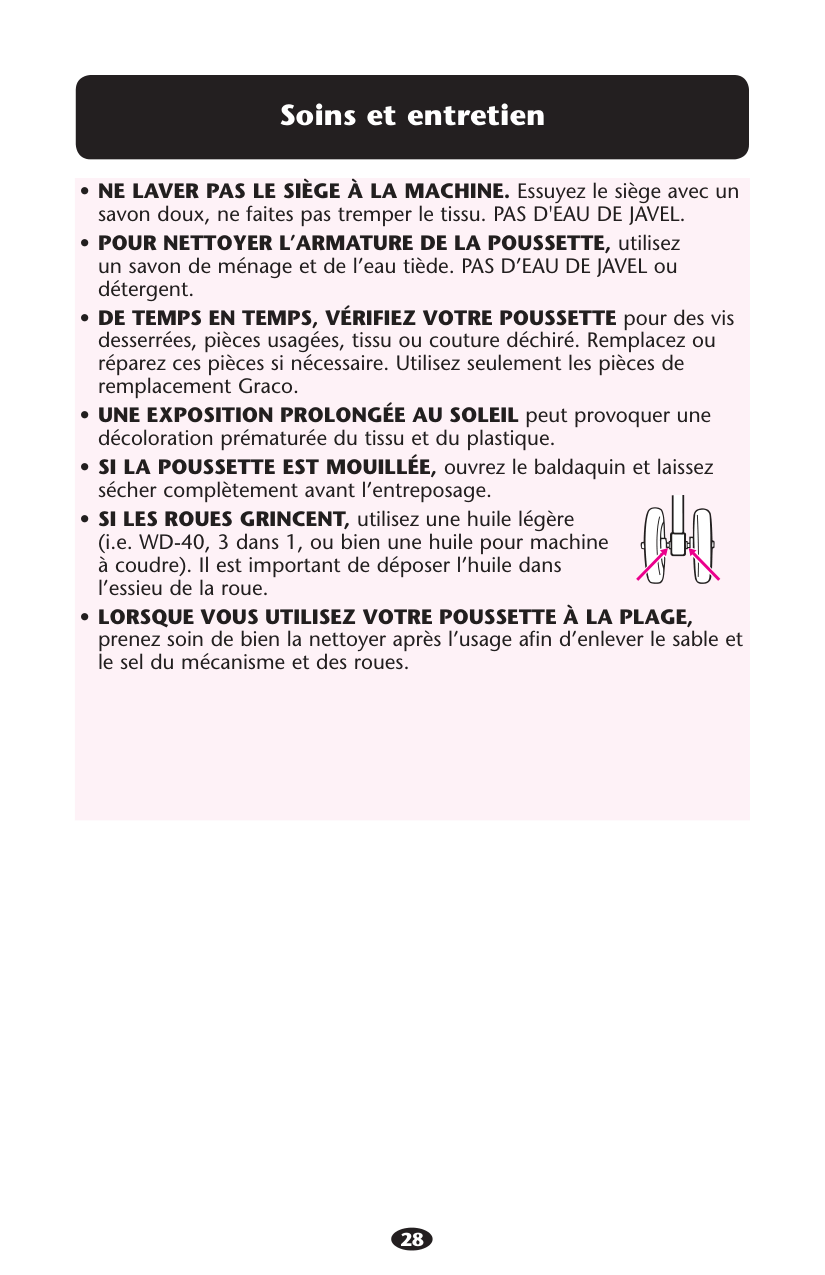

28 Soins et entretien sNE LAVER PAS LE SIÈGE À LA MACHINE. Essuyez le siège avec un savon doux, ne faites pas tremper le tissu. PAS D'EAU DE JAVEL. sPOUR NETTOYER L’ARMATURE DE LA POUSSETTE, utilisez un savon de ménage et de l’eau tiède. PAS D’EAU DE JAVEL ou détergent. sDE TEMPS EN TEMPS, VÉRIFIEZ VOTRE POUSSETTE pour des vis desserrées, pièces usagées, tissu ou couture déchiré. Remplacez ou réparez ces pièces si nécessaire. Utilisez seulement les pièces de remplacement Graco. sUNE EXPOSITION PROLONGÉE AU SOLEIL peut provoquer une décoloration prématurée du tissu et du plastique. sSI LA POUSSETTE EST MOUILLÉE, ouvrez le baldaquin et laissez sécher complètement avant l’entreposage. sSI LES ROUES GRINCENT, utilisez une huile légère (i.e. WD-40, 3 dans 1, ou bien une huile pour machine à coudre). Il est important de déposer l’huile dans l’essieu de la roue. sLORSQUE VOUS UTILISEZ VOTRE POUSSETTE À LA PLAGE, prenez soin de bien la nettoyer après l’usage afin d’enlever le sable et le sel du mécanisme et des roues.

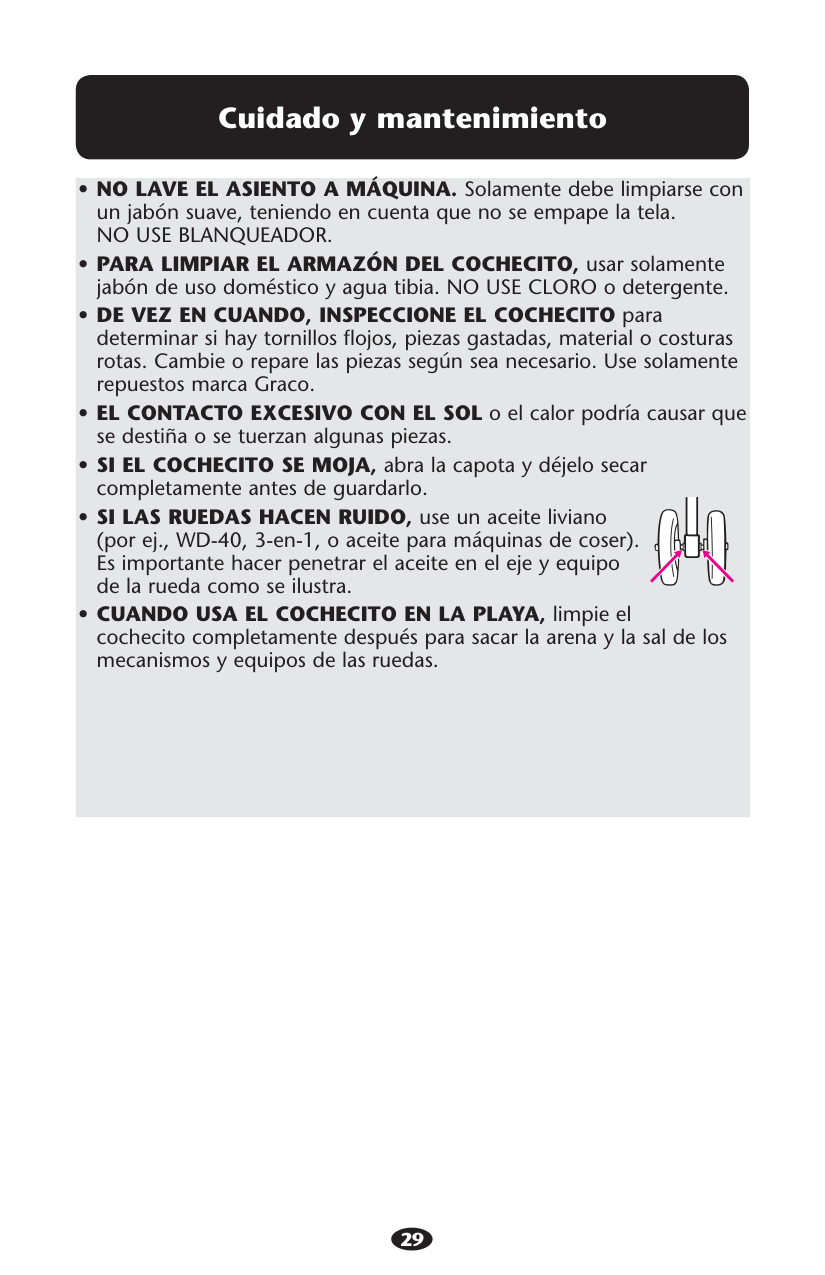

29 Cuidado y mantenimiento sNO LAVE EL ASIENTO A MÁQUINA. Solamente debe limpiarse con un jabón suave, teniendo en cuenta que no se empape la tela.
No Use Blanqueador.
sPARA LIMPIAR EL ARMAZÓN DEL COCHECITO, usar solamente jabón de uso doméstico y agua tibia. NO USE CLORO o detergente. sDE VEZ EN CUANDO, INSPECCIONE EL COCHECITO para determinar si hay tornillos flojos, piezas gastadas, material o costuras rotas. Cambie o repare las piezas según sea necesario. Use solamente repuestos marca Graco. sEL CONTACTO EXCESIVO CON EL SOL o el calor podría causar que se destiña o se tuerzan algunas piezas. sSI EL COCHECITO SE MOJA, abra la capota y déjelo secar completamente antes de guardarlo. sSI LAS RUEDAS HACEN RUIDO, use un aceite liviano (por ej., WD-40, 3-en-1, o aceite para máquinas de coser). Es importante hacer penetrar el aceite en el eje y equipo de la rueda como se ilustra. sCUANDO USA EL COCHECITO EN LA PLAYA, limpie el cochecito completamente después para sacar la arena y la sal de los mecanismos y equipos de las ruedas.
30 Notes s Notas
31 Notes s Notas
32 In 2EPLACEMENT0ARTSs7ARRANTY)NFORMATION53! Pièces de rechange s2ENSEIGNEMENTSSURLAGARANTIEAU#ANADA 0IEZASDEREPUESTOs3ERVICIODELAGARANTÓA%%55 www.gracobaby.com or/o 1-800-345-4109 To purchase parts or accessories or for warranty information in Canada, contact Elfe at / Pour commander des pièces ou pour service sous garantie au Canada, communiquez avec Elfe au: 1-800-667-8184 (Montréal : 514-344-3533 / Fax: 514-344-9296). or/ou www.elfe.net To purchase parts or accessories or for warranty information in the United States, please contact us at the following: Para comprar repuestos o accesorios o para el servicio de la garantía en los Estados Unidos, por favor comuníquese con nosotros en: Product Registration (USA) Inscription de votre produit (au Canada) Registro del producto (EE.UU.) To register your Graco product from within the U.S.A. visit us online at www.gracobaby.com/productregistration or return registration card provided with your product. We currently do not accept product registrations from those living outside the United States of America. Pour inscrire votre produit Graco aux États-Unis, visitez notre site Internet www.gracobaby.com/productregistration ou retrouner la carte d’enregistrement fournie avec le produit. Pour le moment nous n’acceptons pas d’inscriptions de produits des résidents hors des États-Unis. Para registrar su producto Graco desde dentro de los EE.UU., visítenos en línea en www.gracobaby.com/productregistration o envíe la tarjeta de registro provista con su producto. Actualmente no aceptamos registros de los productos de quienes viven fuera de los Estados Unidos de América.

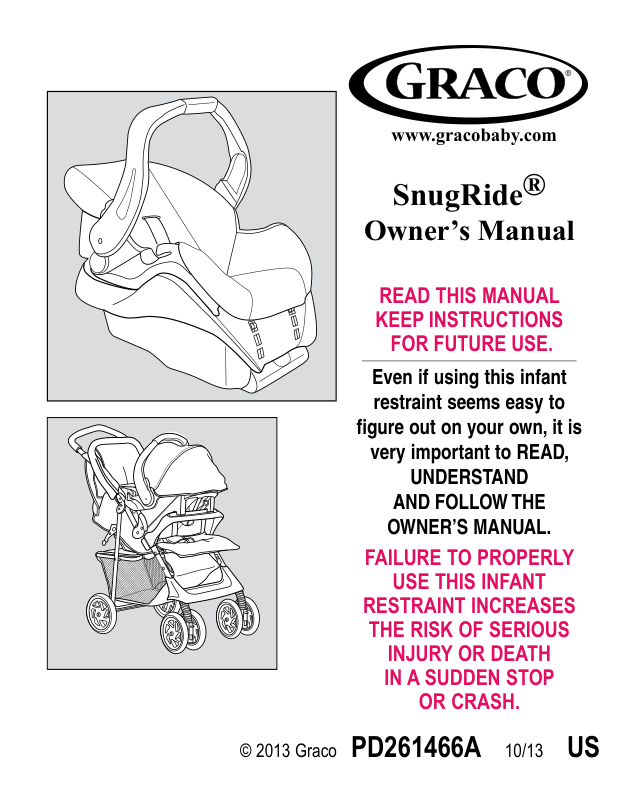

© 2013 Graco PD261466A 10/13 US Owner’s Manual Read this manual
Keep Instructions
For Future Use.
Even if using this infant restraint seems easy to figure out on your own, it is very important to READ,Understand
And Follow The
Owner’S Manual.
Failure to properly use this infant restraint increases the risk of serious injury or death in a sudden stop or crash. www.gracobaby.com SnugRide®

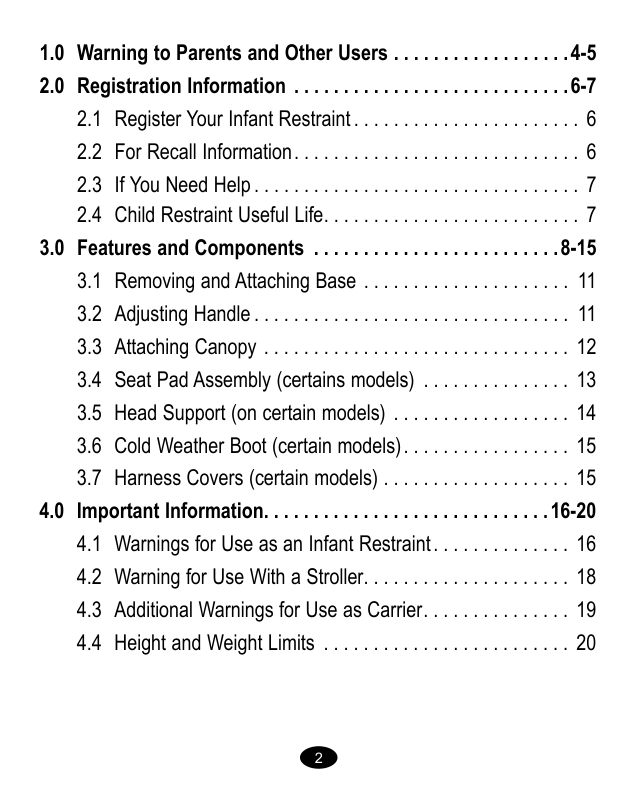

1.0 Warning to Parents and Other Users . . . . . . . . . . . . . . . . . . 4-5 2.0 Registration Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
2.1 Register Your Infant Restraint . . . . . . . . . . . . . . . . . . . . . . . 6
2.2 For Recall Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.3 If You Need Help . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.4 Child Restraint Useful Life . . . . . . . . . . . . . . . . . . . . . . . . . . 7 3.0 Features and Components . . . . . . . . . . . . . . . . . . . . . . . . . 8-15
3.1 Removing and Attaching Base . . . . . . . . . . . . . . . . . . . . . . 11
3.2 Adjusting Handle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
3.3 Attaching Canopy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
3.4 Seat Pad Assembly (certains models) . . . . . . . . . . . . . . . . 13
3.5 Head Support (on certain models) . . . . . . . . . . . . . . . . . . . 14
3.6 Cold Weather Boot (certain models) . . . . . . . . . . . . . . . . . 15
3.7 Harness Covers (certain models) . . . . . . . . . . . . . . . . . . . . 15 4.0 Important Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-20
4.1 Warnings for Use as an Infant Restraint . . . . . . . . . . . . . . 16
4.2 Warning for Use With a Stroller . . . . . . . . . . . . . . . . . . . . . 18
4.3 Additional Warnings for Use as Carrier . . . . . . . . . . . . . . . 19
4.4 Height and Weight Limits . . . . . . . . . . . . . . . . . . . . . . . . . . 20 2
5.0 Infant Restraint Location . . . . . . . . . . . . . . . . . . . . . . . . . 21-26
5.1 Vehicle Seat Requirements . . . . . . . . . . . . . . . . . . . . . . . . 21
5.2 Vehicle Seat Belt Requirements . . . . . . . . . . . . . . . . . . . . . 22
5.2.1 UNSAFE Vehicle Belt Systems . . . . . . . . . . . . . . . . . 23
5.2.2 SAFE Vehicle Belt Systems . . . . . . . . . . . . . . . . . . . 24
5.3 LATCH Locations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 6.0 Using Infant Restraint . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-38
6.1 Positioning Harness Straps . . . . . . . . . . . . . . . . . . . . . . . . 27
6.2 Securing Child in Infant Restraint . . . . . . . . . . . . . . . . . . . 29
6.3 Installing the Infant Restraint/Base Using Vehicle Belt . . . 31
6.4 Using LATCH to Install Base . . . . . . . . . . . . . . . . . . . . . . . 34
6.5 Reclining Infant Restraint/Base . . . . . . . . . . . . . . . . . . . . . 36 7.0 Additional Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39-41
7.1 Airplane Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
7.2 Storing LATCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
7.3 Cleaning and Maintenance . . . . . . . . . . . . . . . . . . . . . . . . 40
7.4 Buckle Cleaning Process . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 Replacement Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 33
1.0 Warnings to Parents and
Other Users 44 do not place this infant restraint in a vehicle seating location THAT HAS A FRONT air bag. If the air bag inflates, it can hit the infant restraint with great force and cause serious injury or death to your child. Check vehicle owner’s manual for information about side air bags and infant restraint installation.

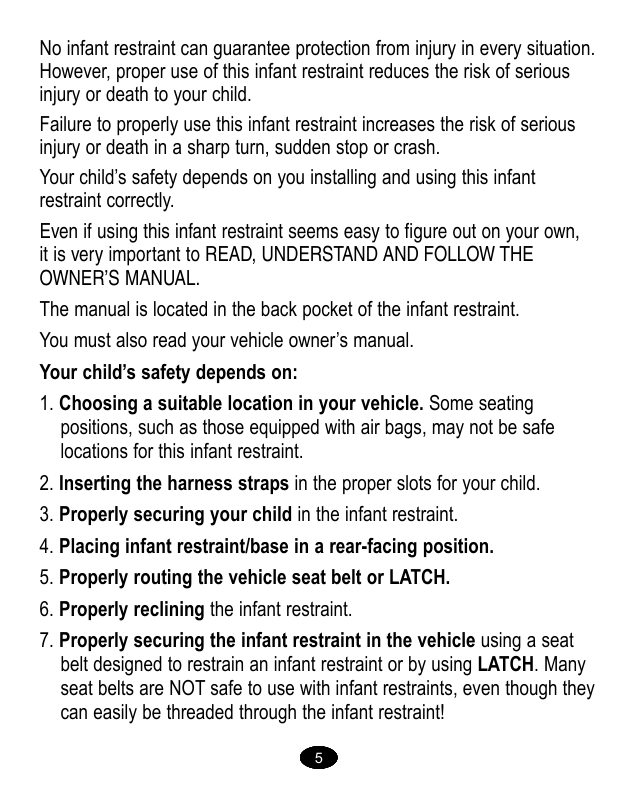

No infant restraint can guarantee protection from injury in every situation. However, proper use of this infant restraint reduces the risk of serious injury or death to your child. Failure to properly use this infant restraint increases the risk of serious injury or death in a sharp turn, sudden stop or crash. Your child’s safety depends on you installing and using this infant restraint correctly. Even if using this infant restraint seems easy to figure out on your own, it is very important to READ, UNDERSTAND AND FOLLOW THE
Owner’S Manual.
The manual is located in the back pocket of the infant restraint. You must also read your vehicle owner’s manual. Your child’s safety depends on:

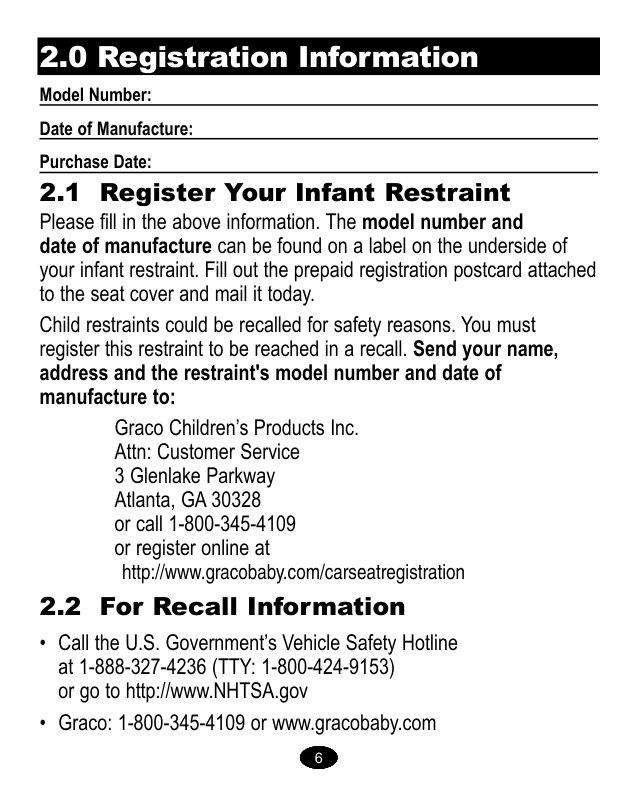

66 Model Number: Date of Manufacture: Purchase Date: 2.1 Register Your Infant Restraint Please fill in the above information. The model number and date of manufacture can be found on a label on the underside of your infant restraint. Fill out the prepaid registration postcard attached to the seat cover and mail it today. Child restraints could be recalled for safety reasons. You must register this restraint to be reached in a recall. Send your name, address and the restraint's model number and date of manufacture to:
Graco Children’s Products Inc.
Attn: Customer Service
3 Glenlake Parkway
Atlanta, GA 30328
or call 1-800-345-4109
or register online at http://www.gracobaby.com/carseatregistration

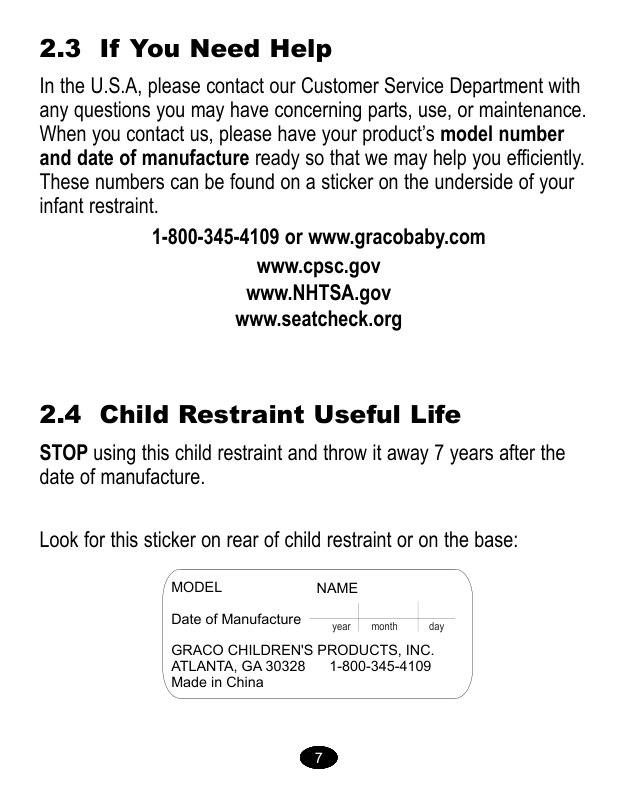

77 2.3 If You Need Help In the U.S.A, please contact our Customer Service Department with any questions you may have concerning parts, use, or maintenance. When you contact us, please have your product’s model number and date of manufacture ready so that we may help you efficiently. These numbers can be found on a sticker on the underside of your infant restraint. 1-800-345-4109 or www.gracobaby.com www.cpsc.gov www.NHTSA.gov www.seatcheck.org STOP using this child restraint and throw it away 7 years after the date of manufacture. Look for this sticker on rear of child restraint or on the base: 2.4 Child Restraint Useful Life
Model
Date of ManufactureGraco Children'S Products, Inc.
Atlanta, Ga 30328 1-800-345-4109
Made in ChinaPd206938A
Name
year month day

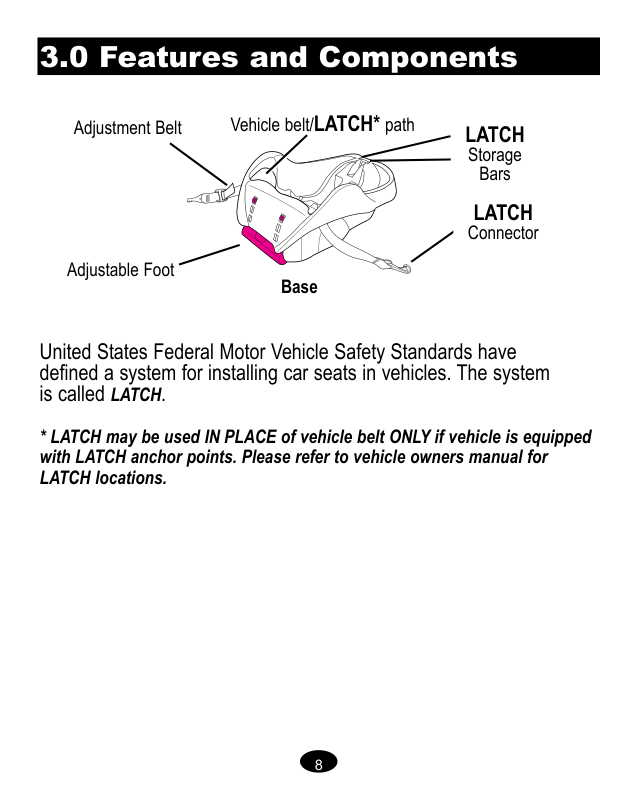

8 3.0 Features and Components Vehicle belt/LATCH* path Base Adjustable Foot
Latch
Connector Adjustment BeltLatch
Storage Bars United States Federal Motor Vehicle Safety Standards have defined a system for installing car seats in vehicles. The system is called LATCH.
Front View Handle Harness slots Vehicle belt hook Handle adjustment button Harness clip Harness buckle Harness buckle tongues 99
rear View Canopy Harness slot Release handle Attachment latch Level indicator* Owner’s manual pocket Harness tightener Locking clip** The level indicator is attached to the side of the infant restraint, and indicates whether or not the infant restraint is properly reclined. The locking clip is stored on the bottom of the infant restraint. You will need to use it with certain types of vehicle seat belts. **Locking Clip *Level Indicator 10 10 10 10 10 10 10

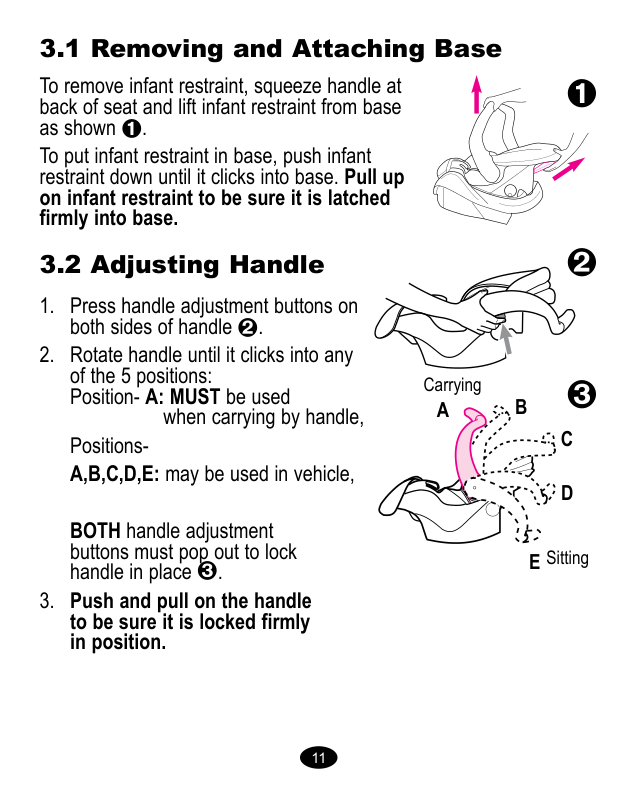

3.1 Removing and Attaching Base 3.2 Adjusting Handle To remove infant restraint, squeeze handle at back of seat and lift infant restraint from base as shown . To put infant restraint in base, push infant restraint down until it clicks into base. Pull up on infant restraint to be sure it is latched firmly into base.
Positions-
A,B,C,D,E: may be used in vehicle,
both handle adjustment buttons must pop out to lock handle in place .
A
B
C
D
E
11

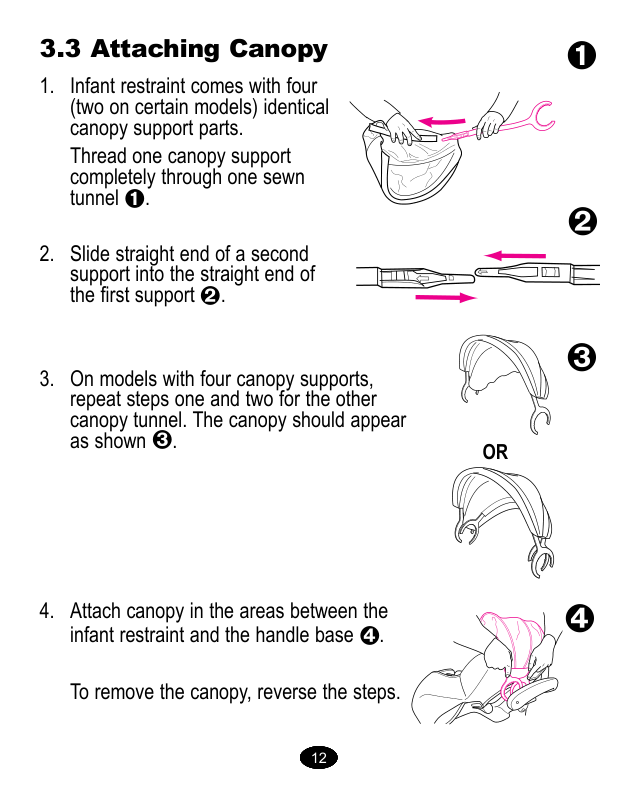

Thread one canopy support completely through one sewn tunnel .
To remove the canopy, reverse the steps. 3.3 Attaching Canopy
Or
12 12 12 12 12 12 12

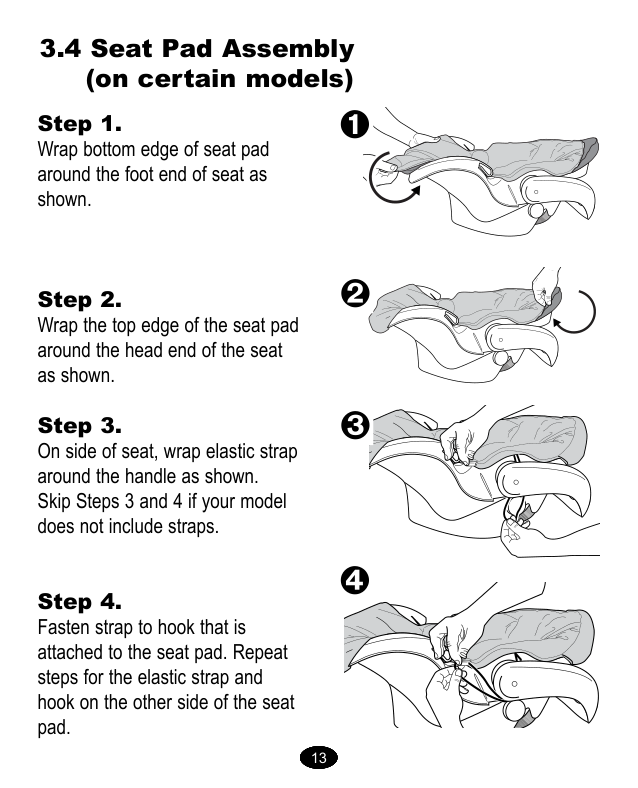

13 13 13 13 13 13 13 3.4 Seat Pad Assembly (on certain models) Step 1. Wrap bottom edge of seat pad around the foot end of seat as shown. Step 2. Wrap the top edge of the seat pad around the head end of the seat as shown. Step 3. On side of seat, wrap elastic strap around the handle as shown. Skip Steps 3 and 4 if your model does not include straps. Step 4. Fasten strap to hook that is attached to the seat pad. Repeat steps for the elastic strap and hook on the other side of the seat pad.
Some infants may need extra support to keep their head and body in a comfortable position. Unsnap the sides and resnap them with the harness straps threaded through the slots in the cushion . If your model does not include a head support, you may want to use a rolled towel or a blanket for support .
Make Sure That Nothing Interferes
WITH THE HARNESS OR THE BLANKET. It must still be flat and snug against your child’s shoulders. 3.5 Head Support (on certain models) 14 14 14 14 14 14 14
3.6 Cold Weather Boot (on certain models) Some models come with a cold weather boot. To use, wrap elastic around bottom of seat and place both elastic loops around vehicle belt hooks as shown . 3.7 Harness Covers (on certain models) To prevent ejection in sudden stop or crash:

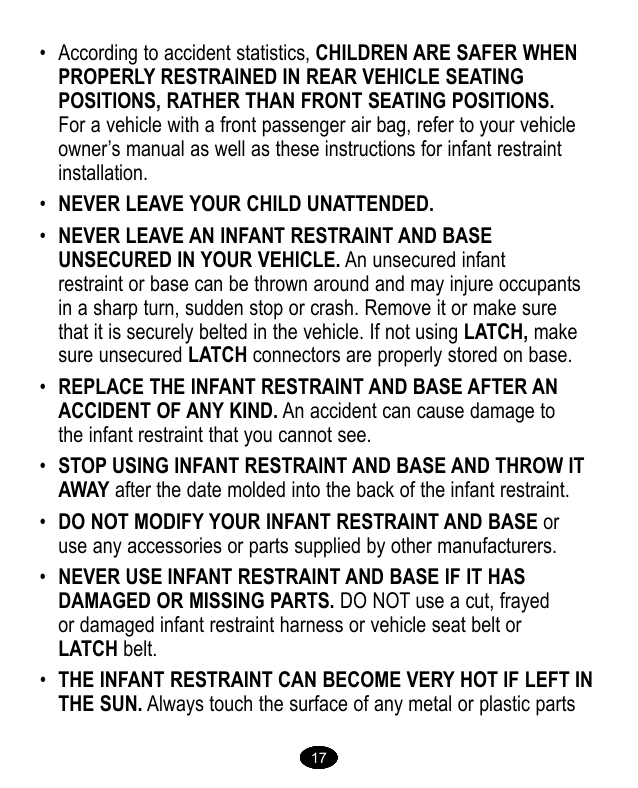

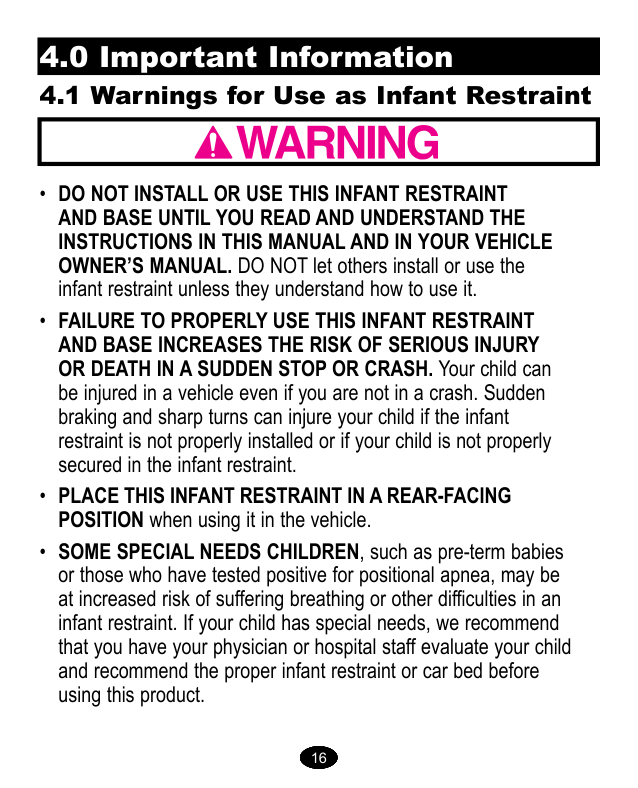

4.0 Important Information 4.1 Warnings for Use as Infant Restraint
• Place This Infant Restraint In A Rear-Facing
POSITION when using it in the vehicle.
17
• Never Leave Your Child Unattended.
before putting your child in the infant restraint.
• Use Only With Strollers That Are Part Of The
GRACO TRAVEL SYSTEM. Refer to stroller instruction sheet for details about how to attach the infant restraint to your stroller. If you do not have an instruction sheet, please call toll-free, 1-800-345-4109 to obtain one, or visit our website, www.gracobaby.com.
or an infant restraint whose history you do not know.
4.4 Height and Weight Limits Your child must meet all requirements:
5.0 Infant Restraint Location 5.1 Vehicle Seat Requirements Improper placement of the infant restraint increases the risk of serious injury or death. Some seating positions in your vehicle may not be safe for this infant restraint. Some vehicles do not have any seating positions that can be used safely with the infant restraint. If you are not sure where to place the infant restraint in your vehicle, consult your vehicle owner’s manual or call Graco at 1-800-345-4109.
5.2 Vehicle Seat Belt Requirements
5.2.1 Unsafe Vehicle Belt Systems 23 23 23 23 23 23 23 Do not use any of the following systems to secure the infant restraint. LATCH can be used IN PLACE OF the vehicle belt system. Please refer to vehicle owners manual for LATCH locations.
5.2.2 Safe Vehicle Belt Systems The following belt systems can be used with your infant restraint, if the seat location meets all other requirements of these instructions and those in your vehicle owner's manual. LATCH can be used in place of the vehicle belt system. Please refer to vehicle owners manual for LATCH locations.
5.3 LATCH Locations Newer vehicles may have one or more seating positions with LATCH anchorage systems. If vehicle is equipped with LATCH, the vehicle lower anchor points may be visible at the vehicle seat crease. If not visible, they may be marked with the symbol .
See your vehicle owner’s manual for exact locations, anchor identification, and requirements for use with an infant restraint. Vehicle Lower Anchor Points Vehicle Seat Crease Typical seat in a passenger vehicle. Other vehicle types may have different LATCH locations or different markings. LATCH lower vehicle anchor points are defined as 11 inches from the center of one LATCH anchor to the center of another LATCH anchor. If allowed by your Vehicle Owners Manual, the center seating position maybe used if the anchor spacing is 11” or greater. 26 26 26 26 26 26 26
6.1 Positioning Harness Straps Failure to properly adjust the harness straps for your child increases the risk of serious injury or death in the event of a sharp turn, sudden stop or crash. The harness straps must be properly adjusted to fit your child according to the following instructions.
Do not use upper harness slots if they are above your child’s shoulders. They will not hold a small child securely in a sudden stop or crash.
a) Check that straps are not twisted;
b) Check that straps are secure: pull on harness straps from front. Harness tighteners 28 28 28 28 28 28 28
29 29 29 29 29 29 29 6.2 Securing Child in Infant Restraint Failure to properly secure your child in the infant restraint/carrier increases the risk of serious injury or death from suffocation or falls, or in the event of a sudden stop or crash. Even when used only as a carrier, make sure the harness straps are properly secured.
DO NOT use the infant restraint if the harness does not latch in place. Call Graco at 1-800-345-4109.
To loosen the straps, hold the harness tight- ener up and pull the strap from the front of the seat .
a) Check that harness straps are not twisted.
b) Check that the harness is snug. You should not be able to pinch the harness if it is snug. A snug strap should not allow any slack. It lies in a relatively straight line without sagging. It does not press on the child’s flesh or push the child’s body into an unnatural position . 30 30 30 30 30 30 30 30
6.3 Installing the Infant Restraint/Base Using Vehicle Belt You must carefully follow the instructions provided by your vehicle manufacturer, in addition to the information in this manual. Before proceeding, be sure you have read and understood section 5.0, “Infant Restraint Location” on p. 21-26. Make sure vehicle is on level ground so that the level indicator, which is attached to the infant restraint, can be used to properly recline the infant restraint . If a front passenger seat is used, slide the vehicle seat rearward as far as possible from the dashboard. If a rear seat is used, make sure the seat in front of it is moved forward enough and is upright enough to allow room for the infant restraint.
To create a very tight installation, push down hard with your knee or free hand in the middle of infant restraint Î or base and pull and tighten the vehicle belt.
If the infant restraint does not securely latch into the base, the infant restraint provides NO protection for your child. DO NOT use the infant restraint/base if the infant restraint does not securely latch into the base.
Ï
Î
33 33 33 33 33 33 33
to its maximum length.
shown.
path normally used for vehicle seat
belt. Make sure that LATCH belt is
UNDER tongue on base .
Belt must lay flat and not be twisted.
anchors. Pull firmly on Connectors to
be sure they are attached .
hard on base and pulling the
adjustment belt .
one vehicle LATCH anchor unless
specifically allowed by the vehicle
manufacturer .
installation as described in infant
restraint “Final Safety Check” p.38.
from the tightened position. If it does not stay tight, try
another seating position or contact Customer Service. 6.4 Using LATCH to install Base Tongue 34 34 34 34 34 34 34
35 35 35 35 35 35 35
pulling on the LATCH belt as shown Î.
Î
Ï
Ð
For your child’s safety, it is important that your infant restraint/base be properly reclined. Attached to the side of your infant restraint is a level indicator to help properly recline the infant restraint/base on the vehicle seat. Failure to properly recline the infant restraint on the vehicle seat increases the risk of serious injury or death. If the infant restraint is too upright, a child’s head may drop forward and cause breathing problems. If the infant restraint is too reclined, a crash could put too much force on a child’s neck and shoulders. The infant restraint must be properly reclined according to the following instructions. 6.5 Reclining Infant Restraint/Base Check the level indicator. You must look straight on at the indicator. —If the indicator shows ONLY blue, the infant restraint is properly leveled. —If any orange is showing in the level indicator adjust the recline. 36 36 36 36 36 36 36
When using the base: To lower the foot; push button in on base A and pull down on the bottom of the foot B to the desired setting . To raise the foot; set the base on a flat surface, push in on the fingers on the base and push down on the base . If there is still orange in the level indicator when the foot is completely extended then place a rolled towel under the foot until ONLY blue shows . When using only the infant restraint, if there is still orange in the level indicator when the infant restraint is resting on the vehicle seat then place a rolled towel under the infant restraint until ONLY blue shows . Readjust the vehicle seat belt as necessary to secure the infant restraint firmly in the vehicle seat. 37 37 37 37 37 37 37
A
B

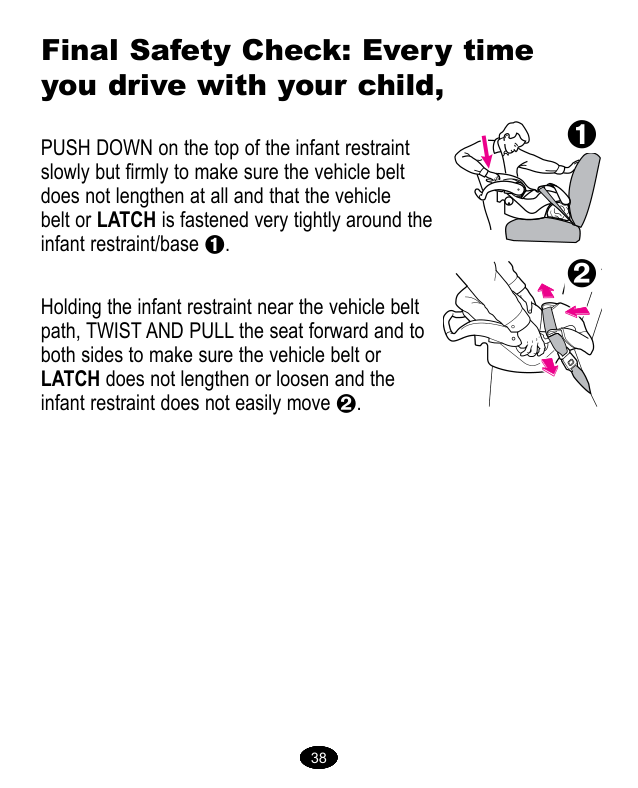

Final Safety Check: Every time you drive with your child, Push down on the top of the infant restraint slowly but firmly to make sure the vehicle belt does not lengthen at all and that the vehicle belt or LATCH is fastened very tightly around the infant restraint/base . Holding the infant restraint near the vehicle belt path, twist and pull the seat forward and to both sides to make sure the vehicle belt or LATCH does not lengthen or loosen and the infant restraint does not easily move . 38 38 38 38 38 38 38
7.1 Airplane Use Install in an airplane the same way as in an automobile. Notify the airline ahead of time that you intend to bring the seat on board. Use only in forward-facing aircraft seat. Follow the flight attendant’s instructions about infant restraint placement. Do not use this infant restraint if the airplane seat belt does not hold the infant restraint tightly. 7.0 Additional Information Storage bars 7.2 Storing LATCH Underside of base
LATCH to its maximum length.
bottom of infant restraint
base .
adjustment belt) onto storage bar.
adjustment belt. After fastening onto
storage bar, pull on adjustment belt to
make sure LATCH is securely
fastened.
when complete . 39 39 39 39 39 39 39
7.3 Cleaning and Maintenance To remove and wash infant restraint pad, follow instructions in “6.1 Positioning Harness Straps”, p. 27-28.
Carefully remove the seat pad. Refer to your care tag on your seat pad for washing instructions. DO NOT USE BLEACH. Reverse steps to reinstall seat pad. Check that harness system is not twisted, and pull on harness system to be sure harness is securely reinstalled. INFANT RESTRAINT METAL AND PLASTIC PARTS may be cleaned by wiping with a mild soap and water solution. DO NOT USE BLEACH. Use of bleach may weaken plastic parts. harness straps may be spot cleaned or replaced. DO NOT IMMERSE THE HARNESS STRAPS IN WATER. Doing so may weaken the harness straps. DO NOT USE INFANT RESTRAINT without seat pad.
Continuous Use Of Infant Restraint May Cause
DAMAGE TO VEHICLE SEAT. Use an infant restraint mat, towel or thin blanket to protect upholstery.
41
Harness Webbing. Do Not Use
SOAPS or LUBRICANTS. DO NOT use household detergents. Never lubricate buckle.Re-check harness for correct installation before use. 7.4 Buckle Cleaning Process Prevent serious injury or death: Buckle must be properly latched. Periodically inspect and clean buckle to remove objects or debris that could prevent latching.
www.gracobaby.com or 1-800-345-4109 To purchase parts or accessories in the United States for your Graco product, please contact us at the following: Replacement Parts 44
© 2013 Graco PD261466A 10/13 US Manual del propietario
Lea Este Manual
Guarde Estas
Instrucciones Para
Uso Futuro.
A pesar de que el uso de este sistema de seguridad para bebés parezca fácil de descifrar, es muy importanteLeer, Entender Y Seguir
El Manual Del Dueño.
No Usar Debidamente
Este Sistema De
Seguridad Para Niños
Aumenta El Riesgo De
Sufrir Lesiones Serias
O Fatales En Un
Accidente O Al
Detenerse De Repente.
www.gracobaby.com SnugRide®
1.0 Advertencias a padres y otros usuarios . . . . . . . . . . . . . . . 4-5 2.0 Información sobre el registro . . . . . . . . . . . . . . . . . . . . . . . . 6-7
2.1 Registro de su sistema de seguridad para niños . . . . . . . . . 6
2.2 Información sobre el retiro de productos del mercado . . . . 7
2.3 Si necesita ayuda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.4 Vida útil del sistema de seguridad para niños . . . . . . . . . . . 7 3.0 Funciones y componentes . . . . . . . . . . . . . . . . . . . . . . . . . 8-15
3.1 Sacar y conectar la base . . . . . . . . . . . . . . . . . . . . . . . . . . 11
3.2 Ajuste de la manija . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
3.3 Colocación de la capota . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
3.4 Armado de la almohadilla del asiento (ciertos modelos) . . 13
3.5 Apoyacabezas (en ciertos modelos) . . . . . . . . . . . . . . . . . 14
3.6 Bota pare tiempo frío (en ciertos modelos) . . . . . . . . . . . . 15
3.7 Cubiertas del arnés (en ciertos modelos) . . . . . . . . . . . . . 15 4.0 Información importante . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-20
4.1 Advertencias para el uso como sistema de seguridad para .
niños . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
4.2 Advertencias para el uso con un cochecito . . . . . . . . . . . . 18
4.3 Advertencias adicionales para el uso como transportador . . 19
4.4 Limitaciones de peso y estatura . . . . . . . . . . . . . . . . . . . . 20 2
5.0 Ubicación del sistema de seguridad para niños . . . . . . 21-26
5.1 Requisitos del asiento del vehículo . . . . . . . . . . . . . . . . . . 21
5.2 Requisitos del cinturón de seguridad del vehículo . . . . . . 22
5.2.1 Sistemas PELIGROSOS de cinturones para vehículos 23
5.2.2 Sistemas SEGUROS de cinturones para vehículos . 24
5.3 Ubicación del LATCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 6.0 Usar el asiento de seguridad infantil . . . . . . . . . . . . . . . . . . . . . 27-38
6.1 Colocación de las correas del arnés . . . . . . . . . . . . . . . . . 27
6.2 Sujetar el niño al sistema de seguridad para niños . . . . . . 29
6.3 Instalación del sistema de seguridad para niños/base
con el cinturon del vehículo . . . . . . . . . . . . . . . . . . . . . . . . 31
6.4 Uso del LATCH para instalar la base . . . . . . . . . . . . . . . . 34
6.5 Inclinación del sistema de seguridad para niños/base . . . 35 7.0 Información adicional . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39-41 7.1 Uso en aviones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
7.2 Almacenamiento del LATCH . . . . . . . . . . . . . . . . . . . . . . . 39
7.3 Limpieza y mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . 40
7.4 Proceso de limpieza de la hebilla . . . . . . . . . . . . . . . . . . . 41 Piezas de repuesto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 33
1.0 Advertencias a padres
y otros usuarios 44 No ponga este sistema de seguridad para niÑos en un asiento del VEHÍCULO que tenga instalado una bolsa de aire delantera. Si la bolsa de aire se infla, puede golpear al niño y al sistema de seguridad para niños con mucha fuerza y causar lesiones serias o la muerte de su niño. Consulte el manual del dueño del vehículo para obtener información sobre las bolsas de aire laterales y la instalación del sistema de seguridad para niños.
Ningún asiento de seguridad infantil puede garantizar la protección contra lesiones en todas las situaciones. Sin embargo, el uso correcto de este asiento de seguridad infantil reduce el riesgo de que su niño sufra lesiones serias o la muerte. El uso incorrecto de este sistema de seguridad infantil aumenta el riesgo de graves lesiones o la muerte durante un giro brusco, una parada repentina o un accidente. La seguridad de su niño depende de la correcta instalación y uso de este sistema de seguridad infantil. A pesar de que el uso de este sistema de seguridad para bebés parezca fácil de descifrar, es muy importante LEER, ENTENDER Y SEGUIR EL MANUAL
Del Dueño.
El manual se encuentra en el bolsillo trasero del sistema de seguridad infantil. También debe leer el manual del propietario de su vehículo. La seguridad de su niño depende de:
66 Número de modelo: Fecha de fabricación: Fecha de compra: 2.1 Registro de su sistema de seguridad para niños Por favor, complete la información que se solicita más arriba. El número de modelo y la fecha de fabricación se pueden encontrar en una etiqueta ubicada en la parte inferior de su sistema de seguridad para bebés. Llene la tarjeta postal de registro prepagada que se encuentra en la funda del asiento y envíela hoy mismo. Los sistemas de seguridad para niños podrán ser retirados del mercado por problemas de seguridad. Debe registrar este sistema para que lo podamos contactar en dicho caso. Envíe su nombre, dirección y el número del modelo del sistema y la fecha de fabricación a:
Graco Children's Products, Inc.
Attn: Customer Service
3 Glenlake Parkway
Atlanta, GA 30328
o llame al 1-800-345-4109
o regístrelo en línea en
http://www.gracobaby.com/carseatregistration 2.0 Información sobre el registro
77 2.3 Si necesita ayuda En los EE.UU., por favor, comuníquese con nuestro Departamento de Servicio al Cliente con cualquier pregunta que pudiera tener sobre piezas, uso o mantenimiento. Cuando se ponga en contacto con nosotros, por favor tenga listo el número de modelo y la fecha de fabricación para que lo podamos ayudar más eficientemente. Estos números pueden encontrarse en una etiqueta ubicada en la parte inferior de su sistema de seguridad para bebés. 2.2 Información sobre el retiro de productos del mercado
Model
Date of ManufactureGraco Children'S Products, Inc.
Atlanta, Ga 30328 1-800-345-4109
Made in ChinaPd206938A
Name
year month day 1-800-345-4109 o www.gracobaby.com www.cpsc.gov www.NHTSA.gov www.seatcheck.org
8 3.0 Funciones y componentes Cinturón del vehículo/recorrido del LATCH* Las Normas Federales para Seguridad de Automóviles de Estados Unidos han determinado un sistema de instalación de asientos de seguridad en los vehículos. El sistema se denomina LATCH.
Vista Delantera
Manija Ranura para el arnés Gancho del cinturón del vehículo Botón de ajuste de la manija Traba del arnés Hebilla del arnés Lengüetas de la hebilla del arnés 99
Vista Trasera
Capota Ranura para el arnés Manija de liberación Traba de conexión Indicador del nivel* Bolsillo del manual del propietario Tensionador del arnés Traba de seguridad** El indicador de nivel se conecta al costado del sistema de seguridad para niños e indica si el sistema de seguridad para niños está debidamente inclinado. La traba de seguridad se guarda en el fondo del sistema de seguridad para niños. Necesitará usarlo con ciertos tipos de cinturones de seguridad de automóviles. **Traba de seguridad *Indicador del nivel 10 10 10 10 10 10 10
3.1 Sacar y conectar la base Para sacar el sistema de seguridad para niños, apriete la manija de liberación en la parte trasera del asiento y levante el sistema de seguridad para niños de la base como se indica . Para poner el sistema de seguridad para niños en la base, empuje el sistema de seguridad para niños hacia abajo hasta que se trabe en la base. Tire hacia arriba del sistema de seguridad para niños para asegurarse que esté trabado firmemente en la base. 3.2 Ajuste de la manija
transporta de la manija,
Posiciones- A,B,C,D,E: pueden usarse en el vehículo.
AMBOS botones de ajuste de la manija deben saltar para trabar la manija en su lugar .
A
B
C
D
E
11
Para quitar la capota, siga los pasos al revés. 3.3 Colocación de la capota
O
12 12 12 12 12 12 12
13 13 13 13 13 13 13 3.4 Armado de la almohadilla del asiento (ciertos modelos) Paso 1. Envuelva el borde inferior de la almohadilla del asiento alrededor del extremo del asiento donde van los pies como se indica. Paso 2. Envuelva el borde superior de la almohadilla del asiento alrededor del extremo del asiento donde va la cabeza como se indica. Paso 3. En el costado del asiento, envuelva la correa elástica alrededor de la manija como se indica. Ignore los pasos 3 y 4 si su modelo no tiene correas elásticas.
Paso 4. Sujete la correa al gancho que se encuentra en la almohadilla del asiento. Repita los pasos para la correa elástica y el gancho en el otro costado de la almohadilla del asiento.
Algunos bebés necesitan apoyo adicional para mantener la cabeza y el cuerpo en una posición cómoda. Destrabe los costados y vuelva a trabarlos con las correas del arnés pasadas a través de las ranuras en el cojín . Si su modelo no incluye un apoyacabezas, puede usar una toalla enrollada o una manta como apoyo .
Asegúrese Que Nada Interfiera Con El
ARNÉS O LA MANTA. El arnés debe quedar plano y ajustarse sobre los hombros del niño. 3.5 Apoyacabezas (en ciertos modelos) 14 14 14 14 14 14 14
3.6 Bota para tiempo frío (en ciertos modelos) Algunos modelos vienen con una bota para tiempo frío. Para usarla, ponga elástico alrededor del fondo del asiento y coloque elástico alrededor de los ganchos del cinturón del vehículo como se indica . 3.7 Cubiertas de arnes (ciertos modelos) Para prevenir la eyección en un accidente o parada repentina:
4.0 Información importante 4.1 Advertencias para uso como sistema de seguridad para niños
• No Instale O Use Este Sistema De Seguridad Para
Niños Y Base Hasta Que Haya Leído Y Entienda Las
Instrucciones En Este Manual Y En El Manual Del
PROPIETARIO DE SU VEHÍCULO. NO deje que otros instalen o usen el sistema de seguridad para niños a menos que entiendan cómo usarlo.• No Usar Debidamente Este Sistema De Seguridad
Para Niños Y Base Aumenta El Riesgo De Lesiones
Serias O Fatales En Un Accidente O Al Detenerse De
REPENTE. Su niño puede sufrir una lesión en un vehículo aunque no sufra un accidente. Una frenada repentina o una curva cerrada puede lesionar a su niño si el sistema de seguridad para niños no está debidamente instalado o si el niño no está debidamente sujetado en el sistema de seguridad para niños.• Este Sistema De Seguridad Para Niños Debe Estar
ORIENTADO HACIA ATRÁS cuando se lo usa en el vehículo.
17 bebé o cama para el automóvil antes de usar este producto.
Seguros Cuando Están Debidamente Sujetados En
Los Asientos Traseros Del Vehículo En Lugar De
LOS ASIENTOS DELANTEROS. En el caso de un vehículo con una bolsa de aire para el pasajero delantero, consulte el manual del propietario de su vehículo así como estas instrucciones para la instalación del sistema de seguridad para niños.• Nunca Deje A Su Niño Solo.
• Nunca Deje Un Sistema De Seguridad Para Niños Y La
BASE SIN SUJETAR EN SU VEHÍCULO. Un asiento o base sin sujetar puede ser arrojado y podría lesionar a los ocupantes en una curva cerrada, parada repentina o accidente. Sáquelo o asegúrese de que esté debidamente sujetado en el vehículo. Si no usa el LATCH, asegúrese que los conectores del LATCH que no estén enganchados estén debidamente almacenados en la base.• Cambie El Sistema De Seguridad Para Niños Y La
Base Después De Un Accidente De Cualquier Tipo.
Un accidente puede causar daño invisible al sistema de seguridad para niños.• Deje De Usar El Sistema De Seguridad Para Niños Y
LA BASE Y TÍRELO después de la fecha indicada en el respaldo del sistema de seguridad para niños.• No Modifique Su Sistema De Seguridad Para Niños Y
BASE o ni use cualquier accesorio o piezas suministradas por otros fabricantes.• Nunca Use El Sistema De Seguridad Para Niños Y La
Base Si Han Resultado Dañados O Faltan Piezas.
No use un arnés de sistema de seguridad para niños o cinturón del asiento del vehículo o cinturón del LATCH roto, deshilachado o 17 17 17 17 17 17 17
dañado.
• El Sistema De Seguridad Para Niños Puede Alcanzar
ALTAS TEMPERATURAS SI QUEDA EN EL SOL. Toque siempre la superficie de cualquier pieza de metal o de plástico antes de poner a su niño en el sistema de seguridad para niños.• Este Sistema De Seguridad Para Niños Cumple
con todas las Normas Federales de Seguridad para Vehículos Automotor y ha sido certificado para el uso en vehículos automotor y aeronaves.• Nunca Entregue Este Sistema De Seguridad Para
NIÑOS Y BASE a otra persona sin entregarles este manual.• Nunca Use Un Sistema De Seguridad Para Niños Y
BASE USADOS o un sistema de seguridad para niños si no conoce su historia.• Usar Solamente Con Cochecitos Que Son Parte Del
SISTEMA DE VIAJES GRACO. Consulte la hoja de instrucciones del cochecito para obtener más información sobre la conexión del sistema de seguridad para niños a su cochecito. Si no tiene una hoja de instrucciones, por favor llame gratis al 1-800-345-4109 para obtener una, o visite nuestro sitio Web, www.gracobaby.com.
Guarde Los Cordones Y Cuerdas Fuera Del Alcance
DEL NIÑO. Los cordones y cuerdas pueden causar la estrangulación. NO coloque el transportador cerca de una ventana donde los cordones de las cortinas o persianas puedan estrangular al niño. no cuelgue cordones sobre o encima del transportador. no coloque artículos con un cordón alrededor del cuello del niño, tales como cordones de capucha, cordón del chupete, etc. NO ponga cordones a los juguetes. 4.3 Advertencias adicionales para el uso como transportador 19
4.4 Limitaciones de peso y estatura Su niño DEBE cumplir con todos los requisitos:
No Usar El Sistema De Seguridad Para Niños De
Manera Apropiada De Acuerdo Al Tamaño De Su Niño
Podría Aumentar El Riesgo De Que Sufra Lesiones
Serias O Fatales.
20 20 20 20 20 20 20
5.0 Ubicación del sistema de seguridad para niños 5.1 Requisitos del asiento del vehículo
La Colocación Inadecuada Del Sistema De Seguridad
Para Niños Aumenta El Riesgo De Sufrir Lesiones Serias
O FATALES. Algunas posiciones de asiento en su vehículo podrían no ser seguras para este sistema de seguridad para niños. Algunos vehículos no tienen posiciones de asiento que puedan usarse sin peligro con el sistema de seguridad para niños. Si no está seguro sobre dónde colocar el sistema de seguridad para niños en su vehículo, consulte el manual del propietario del vehículo o llame a Graco al 1-800-345-4109.
5.2 Requisitos del cinturón de seguridad del vehículo
Muchos Cinturones De Seguridad No Se Pueden Usar
Con Confianza Con Este Sistema De Seguridad Para
Niños. El Cinturón De Seguridad Del Vehículo Debe
Haber Sido Diseñado Para Retener Al Sistema De
Seguridad Para Niños De Modo Ajustado En Todo
Momento.
Preste mucha atención a estos sistemas ya que muchos de los sistemas de cinturones de seguridad que no son seguros se parecen mucho a los que no presentan peligro. Si no está seguro, consulte el manual del propietario del vehículo o llame a Graco al 1-800-345-4109. 22 22 22 22 22 22 22
NO USE ninguno de los siguientes sistemas para asegurar el sistema de seguridad para niños. El LATCH se puede usar EN LUGAR DE el sistema de cinturon para vehículo. Por favor, consulte el manual del propietario del vehículo para obtener las ubicaciones donde debe instalarse el LATCH.
5.2.2 Sistemas SEGUROS de cinturones de vehículos
Los Siguientes Cinturones De Seguridad Pueden Usarse
CON SU SISTEMA DE SEGURIDAD PARA NIÑOS, SI el asiento cumple con todos los otros requisitos de estas instrucciones y los que se incluyen en el manual del propietario de su vehículo. Se puede usar el LATCH en lugar de el sistema de seguridad del vehículo. Por favor, consulte el manual del propietario se el LATCH.
5.3 Ubicación del LATCH Los vehículos nuevos pueden tener uno o varios asientos equipados con sistemas de anclaje LATCH . Si el vehículo viene equipado con LATCH, se pueden ver los puntos de anclaje inferiores en el pliegue del asiento del vehículo. Si no están visibles, pueden estar marcados con el símbolo que sigue .
Vea el manual del propietario de su vehículo para informarse sobre las ubicaciones exactas, la identificación de los anclajes y los requisitos de uso con el sistema de seguridad para niños. Puntos de anclaje inferior del vehículo Pliegue del asiento del vehículo Un asiento típico de un vehículo de pasajeros. Otros tipos de vehículos disponen de otras ubicaciones del sistema LATCH o otros marcados. 26 26 26 26 26 26 26 Los puntos de anclaje LATCH inferiores del vehículo se definen como a 11 pulgadas desde el centro de un anclaje LATCH al centro de otro anclaje LATCH. Si lo permite el manual del propietario de su vehículo, la posición de sentado en el centro se puede usar si el espacio del anclaje es 11 pulgadas o más.
6.1 Colocación de las correas del arnés
No Ajustar Debidamente Las Correas Del Arnés Del
Niño Aumenta El Riesgo De Lesiones Serias O Fatales
En Caso De Una Curva Cerrada, Accidente O Parada
REPENTINA. Las correas del arnés deben estar debidamente ajustadas para que puedan mantener a su niño de a cuerdo a las siguientes instrucciones.NO use las ranuras del arnés superior si están por encima de los hombros de su niño. No podrán sujetar a un niño pequeño con seguridad en caso de un accidente o parada repentina.
8. Verificación De Seguridad:
a) VERIFIQUE que las correas no estén dobladas;
b) VERIFIQUE que las correas estén bien sujetas: tire de las correas del arnés por adelante. Tensionadores del arnés 28 28 28 28 28 28 28
6.2 Sujetar el niño en el sistema de seguridad para niños No ajustar debidamente a su niño en el sistema de seguridad para niños/transportador aumenta el riesgo de lesiones serias o fatales en una curva cerrada, parada repentina o accidente. Inclusive cuando lo usa solamente como transportador, asegúrese que las correas del arnés estén debidamente ajustadas. 29 29 29 29 29 29 29
Para aflojar las correas, levante el tensionador del arnés y pase la correa desde el frente del asiento .
7. Verificación De Seguridad:
a) VERIFIQUE que las correas del arnés no estén dobladas.
b) VERIFIQUE que el arnés esté tensionado. No debería poder apretar el arnés si está tensa. Una correa tensa no deberá estar floja. Se mantiene en una línea casi recta sin doblarse. No aprieta la carne del niño ni empuja el cuerpo del niño en una posición que no sea natural . 30 30 30 30 30 30 30
6.3 Instalación del sistema de seguridad para niños/base con el cinturón del vehículo Debe seguir detenidamente las instrucciones provistas por el fabricante de su vehículo, además de la información de este manual. Antes de seguir, asegúrese que ha leído y entendido la sección 5.0, "Ubicación del sistema de seguridad para niños" en las páginas 21 a 26. Asegúrese que el vehículo está nivelado de modo que el indicador de nivel, conectado al sistema de seguridad para niños, pueda usarse para reclinar adecuadamente el sistema de seguridad para niños .
Se va a usar el asiento delantero del pasajero, mueva el asiento del vehículo para atrás todo lo posible. Si usa un asiento trasero, asegúrese que el asiento de adelante está lo más adelante posible y en posición vertical para que haya suficiente espacio para el sistema de seguridad para niños.
Sistema de seguridad para niños con cinturón de seguridad
. Ajuste el cinturón de seguridad del vehículo. Consulte el manual del propietario del vehículo y las instrucciones en la sección "5.2.2. Sistemas SEGUROS de cinturones de seguridad para vehículo”, página 24 y 25 sobre cómo ajustar el cinturón del vehículo.
Para crear una instalación bien ajustada, apriete hacia abajo con fuerza con su rodilla o mano en el medio del sistema de seguridad para niños Î o base y tire y apriete el cinturón de seguridad del vehículo.
Si el sistema de seguridad no se traba apretadamente en la base, el sistema de seguridad NO proporciona ninguna protección a su niño. NO use la base/sistema de seguridad si el sistema de seguridad para niños no está debidamente trabado en la base.
Ï
Î
33 33 33 33 33 33 33
34 34 34 34 34 34 34
LATCH hasta el máximo.
hacia abajo sobre la base y tirando el cinturón de ajuste .
35 35 35 35 35 35 35
Î
Ï
Ð
Es importante que su sistema de seguridad para niños/base esté debidamente reclinado para mayor seguridad del niño. En el costado de su sistema de seguridad para niños hay un indicador del nivel para ayudar a reclinar debidamente el sistema de seguridad para niños/base en el asiento del vehículo. No reclinar debidamente el sistema de seguridad para niños en el asiento del vehículo aumenta el riesgo de sufrir lesiones serias o fatales. Si el sistema de seguridad para niños está demasiado vertical, la cabeza del niño podría caer hacia adelante y causar problemas a la respiración. Si el sistema de seguridad para niños está demasiado reclinado, un accidente podría ejercer demasiada fuerza en el cuello y hombros del niño. El sistema de seguridad para niños debe estar debidamente reclinado según las siguientes instrucciones. 6.5 Inclinación del sistema de seguridad para niños/base Verifique el indicador del nivel. Debe mirar de frente al indicador. —Si en el indicador aparece SOLAMENTE la zona de color azul, el sistema de seguridad está debidamente nivelado. —Si en el indicador de nivel aparece la zona de color naranja, debe ajustar la inclinación. 36 36 36 36 36 36 36
Cuando usa la base: Para bajar el pie; empuje el botón hacia dentro de la base A y tire hacia abajo en el fundo del pie B hasta alcanzar el valor deseado para ajustar la inclinación . Para levantar el pie; ponga la base en una superficie plana, empuje hacia adentro los dedos de la base y empuje hacia abajo la base para ajustar la inclinación . Si todavía aparece la zona de color naranja en el indicador de nivel cuando el pie está completamente extendido, entonces coloque una toalla enrollada debajo del pie SOLAMENTE hasta que aparezca la zona de color azul . Cuando usa solamente el sistema de seguridad para niños, si todavía aparece la zona de color naranja en el indicador de nivel cuando el sistema de seguridad para niños está instalado en el asiento del vehículo, coloque una toalla enrollada debajo del sistema de seguridad para niños hasta que SOLAMENTE se vea la zona de color azul . Vuelva a ajustar el cinturón de seguridad del vehículo lo necesario para sujetar firmemente el sistema de seguridad para niños al asiento del vehículo. 37 37 37 37 37 37 37
A
B
Verificación final de seguridad: Cada vez que sale en el automóvil con su niño, EMPUJE HACIA ABAJO lenta pero firmemente la parte de arriba del sistema de seguridad para niños para asegurarse que el cinturón del vehículo o LATCH esté asegurado apretadamente alrededor de la base/sistema de seguridad para niños . GIRE Y TIRE el asiento hacia adelante agarrando el sistema de seguridad cerca del recorrido del cinturón del vehículo y en ambos costados para asegurarse que el cinturón del vehículo o LATCH no se alargue ni se afloje y que no se pueda mover el sistema de seguridad con facilidad . 38 38 38 38 38 38 38
7.0 Información adicional 7.2 Almacenamiento del LATCH
extienda el LATCH hasta el máximo.
en el fondo de la base del sistema de
seguridad .
(sin el cinturón de ajuste) sobre la
barra de almacenamiento.
de ajuste. Después de ajustarlo sobre la barra
de almacenamiento, tire el cinturón de ajuste para asegurarse que el LATCH esté
debidamente ajustado.
7.3 Limpieza y mantenimiento
Para Sacar Y Lavar La Almohadilla De Seguridad Del
NIÑO, siga las instrucciones en la sección "6.1 Colocación de las correas del arnés", páginas 27 y 28.Saque cuidadosamente la almohadilla del asiento. Consulte la etiqueta de cuidado de la almohadilla del asiento para obtener las instrucciones para el lavado. NO USE BLANQUEADOR. Invierta los pasos para volver a instalar la almohadilla del asiento. Verifique que el sistema del arnés no esté doblado, y tire del sistema del arnés para asegurarse que esté debidamente instalado.
Las Piezas De Metal Y De Plástico Del Sistema De
SEGURIDAD PARA NIÑOS pueden limpiarse con una solución de jabón suave y agua. NO USE BLANQUEADOR. El uso de cloro puede debilitar las piezas de plástico. LAS CORREAS DEL ARNÉS pueden limpiarse a mano o cambiarse. NO SUMERJA LAS CORREAS DEL ARNÉS EN AGUA. Hacerlo podría aflojar las correas del arnés NO USE EL SISTEMA DE SEGURIDAD PARA NIÑOS sin la almohadilla para el asiento. USO CONTINUO dEL SISTEMA DE SEGURIDAD PARA NIÑOS PODRÍA CAUSAR DAÑO AL ASIENTO DEL VEHÍCULO. Use una estera para el sistema de seguridad para niños, toalla o frazada fina para proteger el tapizado. 40
41 7.4 Proceso de limpieza de la hebilla Prevenga lesiones graves o la muerte: La hebilla debe abrocharse correctamente. Inspeccione y limpie la hebilla periódicamente para quitar objetos o desechos que podrían impedir la sujeción.
Sumerja Las Correas Del Arnés.
NO USE JABONES ni LUBRICANTES. NO use detergentes para uso doméstico. Nunca lubrique la hebilla.

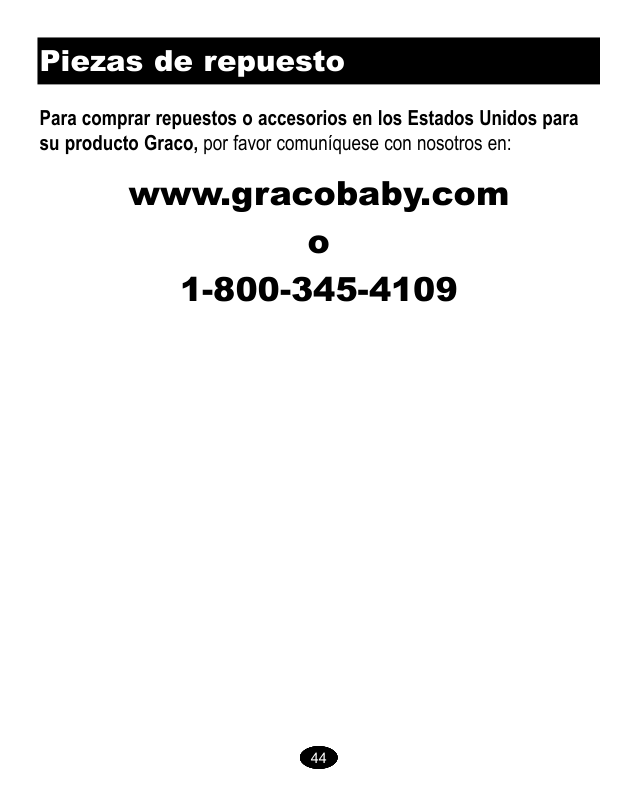

www.gracobaby.com o 1-800-345-4109 Para comprar repuestos o accesorios en los Estados Unidos para su producto Graco, por favor comuníquese con nosotros en: Piezas de repuesto 44 44 44 44 44 44 44
