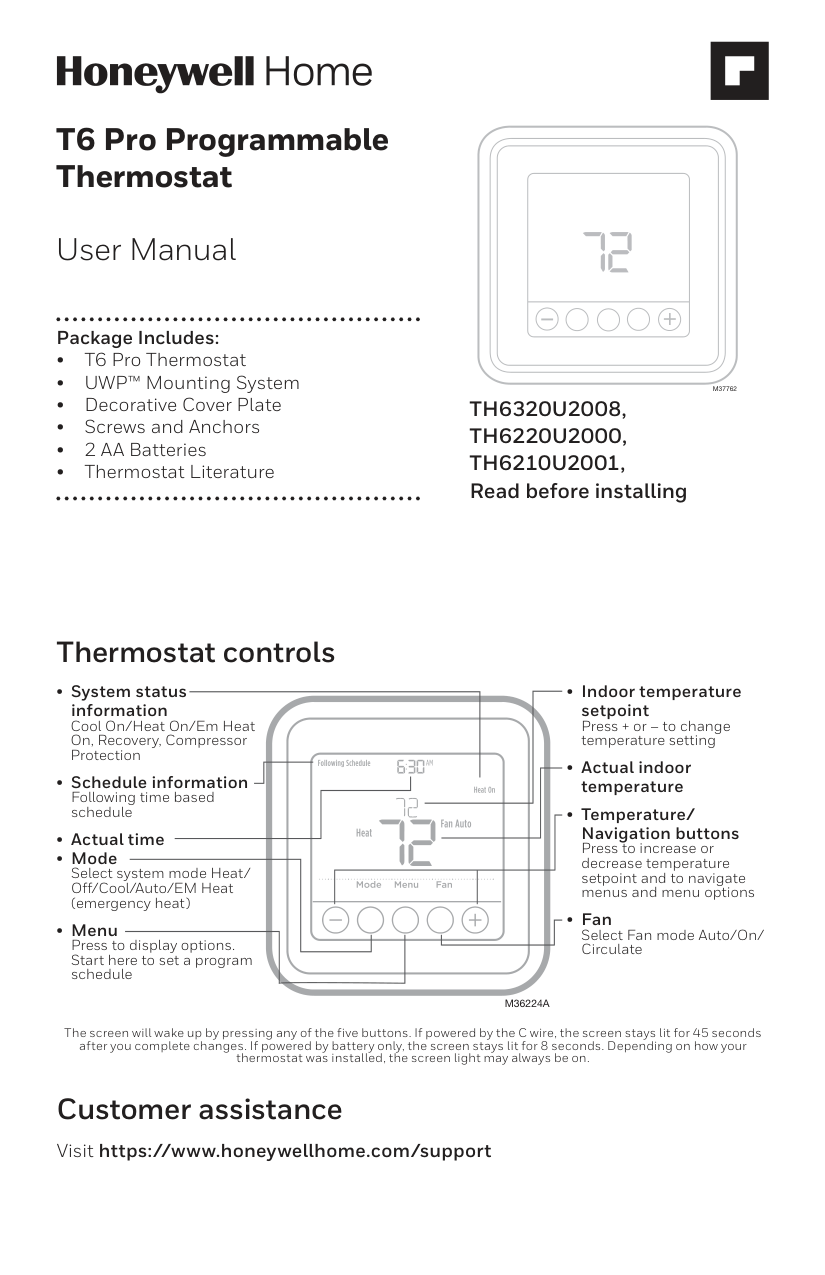

Package Includes: • T6 Pro Thermostat • UWP™ Mounting System • Decorative Cover Plate • Screws and Anchors • 2 AA Batteries • Thermostat Literature T6 Pro Programmable Thermostat User Manual
M37762
– +Th6320U2008,
Th6220U2000,
Th6210U2001,
Read before installing Visit https://www.honeywellhome.com/support Customer assistanceM36224A
Thermostat controls

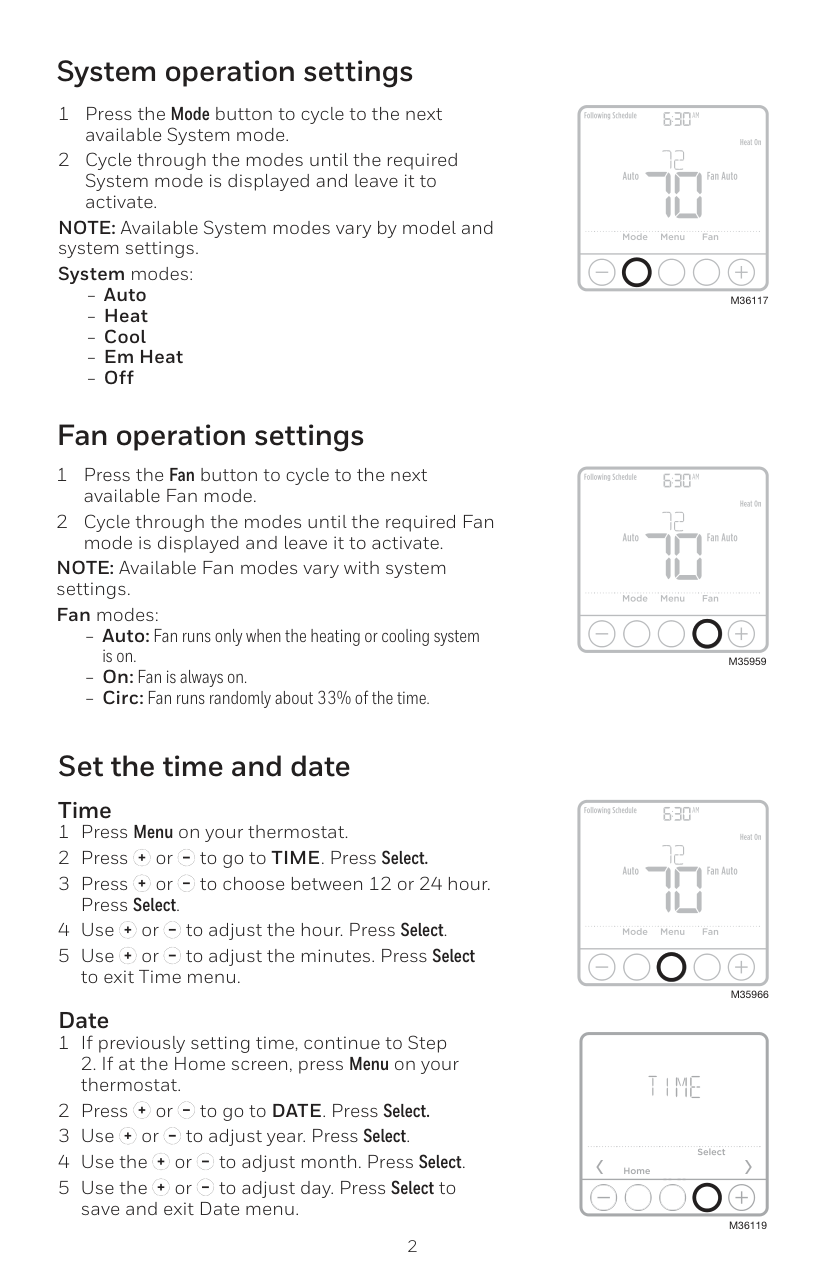

2 System operation settings
M36117
1 Press the Mode button to cycle to the next available System mode. 2 Cycle through the modes until the required System mode is displayed and leave it to activate. NOTE: Available System modes vary by model and system settings. System modes: ‒ Auto ‒ Heat ‒ Cool ‒ Em Heat ‒ Off Set the time and date Time 1 Press Menu on your thermostat. 2 Press or to go to TIME. Press Select. 3 Press or to choose between 12 or 24 hour. Press Select. 4 Use or to adjust the hour. Press Select. 5 Use or to adjust the minutes. Press Select to exit Time menu. Date 1 If previously setting time, continue to StepM35966
M36119
M35959
Fan operation settings 1 Press the Fan button to cycle to the next available Fan mode. 2 Cycle through the modes until the required Fan mode is displayed and leave it to activate. NOTE: Available Fan modes vary with system settings. Fan modes: ‒ Auto: Fan runs only when the heating or cooling system is on. ‒ On: Fan is always on. ‒ Circ: Fan runs randomly about 33% of the time.

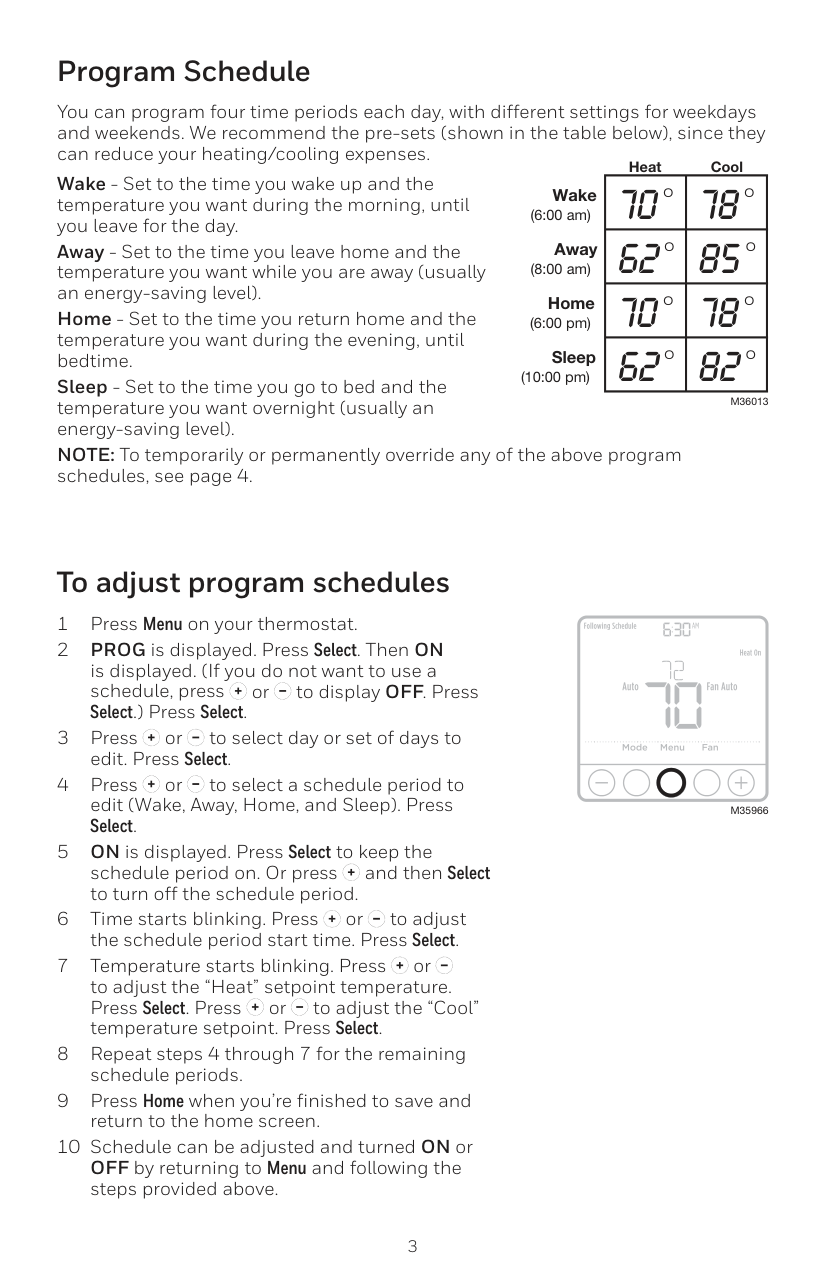

3 Program Schedule To adjust program schedules You can program four time periods each day, with different settings for weekdays and weekends. We recommend the pre-sets (shown in the table below), since they can reduce your heating/cooling expenses. Wake - Set to the time you wake up and the temperature you want during the morning, until you leave for the day. Away - Set to the time you leave home and the temperature you want while you are away (usually an energy-saving level). Home - Set to the time you return home and the temperature you want during the evening, until bedtime. Sleep - Set to the time you go to bed and the temperature you want overnight (usually an energy-saving level). NOTE: To temporarily or permanently override any of the above program schedules, see page 4. 1 Press Menu on your thermostat. 2 PROG is displayed. Press Select. Then ON is displayed. (If you do not want to use a schedule, press or to display OFF. Press Select.) Press Select. 3 Press or to select day or set of days to edit. Press Select. 4 Press or to select a schedule period to edit (Wake, Away, Home, and Sleep). Press Select. 5 ON is displayed. Press Select to keep the schedule period on. Or press and then Select to turn off the schedule period. 6 Time starts blinking. Press or to adjust the schedule period start time. Press Select. 7 Temperature starts blinking. Press or
to adjust the “Heat” setpoint temperature. Press Select. Press or to adjust the “Cool” temperature setpoint. Press Select. 8 Repeat steps 4 through 7 for the remaining schedule periods. 9 Press Home when you’re finished to save and return to the home screen. 10 Schedule can be adjusted and turned ON or OFF by returning to Menu and following the steps provided above.
M35966
Heat Cool Wake (6:00 am) 70 ° 78 ° Away (8:00 am) 62 ° 85 ° Home (6:00 pm) 70 ° 78 ° Sleep (10:00 pm) 62 ° 82 °M36013

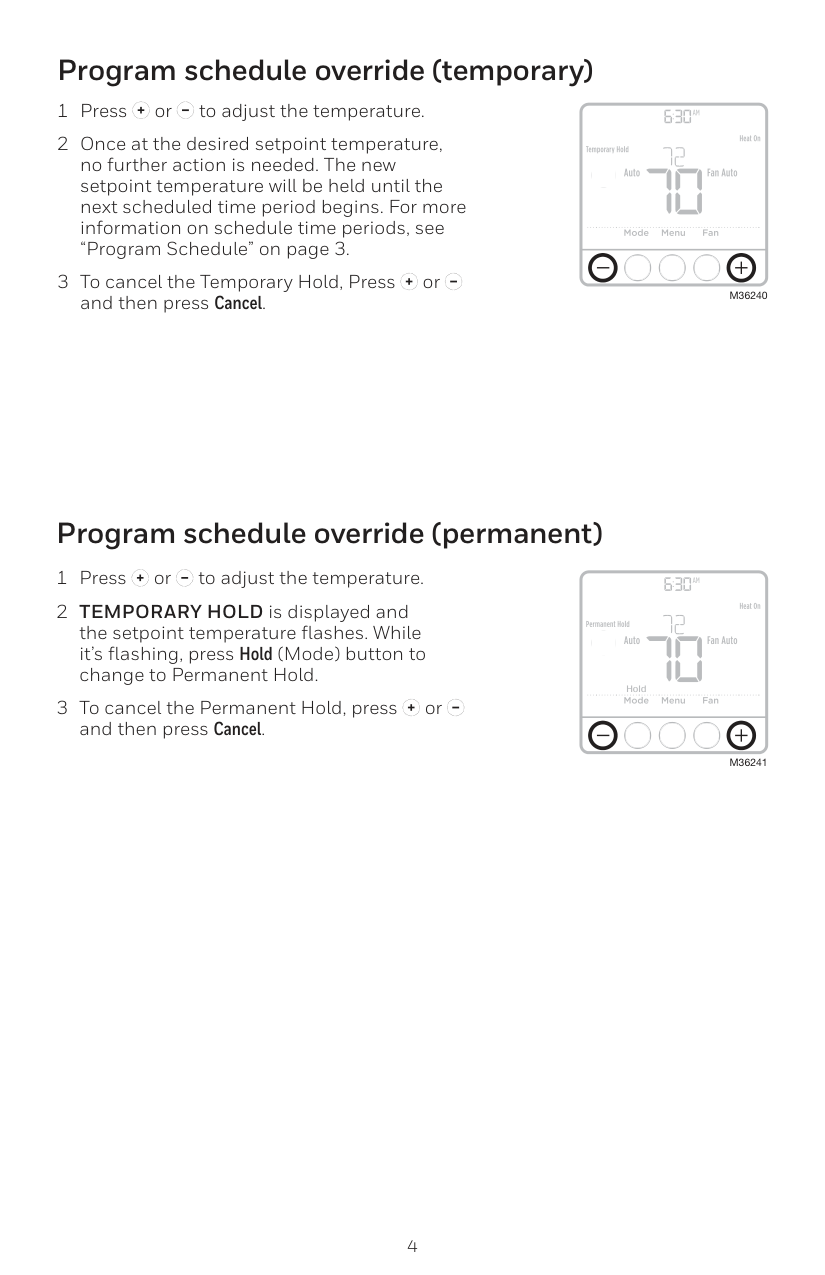

4 Program schedule override (permanent) Program schedule override (temporary) 1 Press or to adjust the temperature. 2 Once at the desired setpoint temperature, no further action is needed. The new setpoint temperature will be held until the next scheduled time period begins. For more information on schedule time periods, see “Program Schedule” on page 3. 3 To cancel the Temporary Hold, Press or
and then press Cancel. 1 Press or to adjust the temperature. 2 TEMPORARY HOLD is displayed and the setpoint temperature flashes. While it’s flashing, press Hold (Mode) button to change to Permanent Hold. 3 To cancel the Permanent Hold, press or
and then press Cancel.
M36240
M36241
Hold
5
M35968

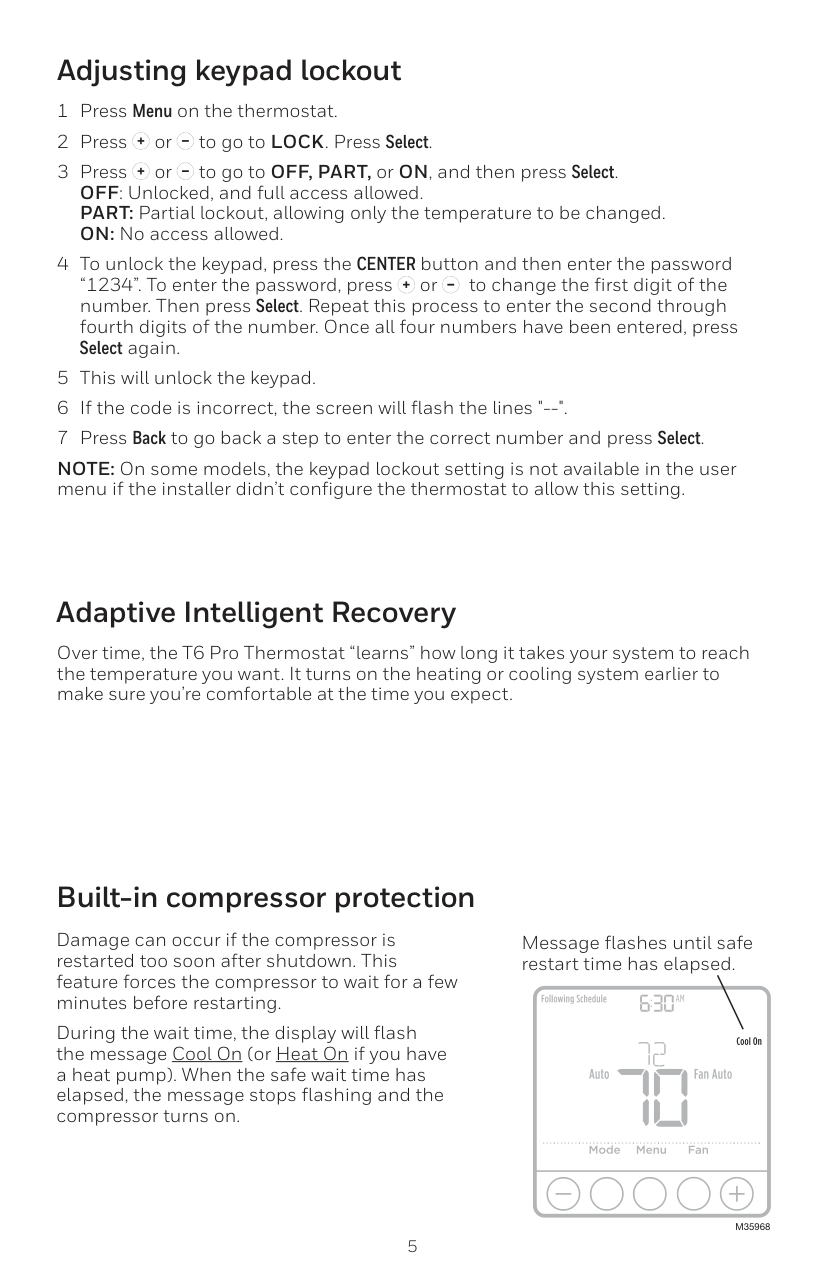

Adaptive Intelligent Recovery Over time, the T6 Pro Thermostat “learns” how long it takes your system to reach the temperature you want. It turns on the heating or cooling system earlier to make sure you’re comfortable at the time you expect. Damage can occur if the compressor is restarted too soon after shutdown. This feature forces the compressor to wait for a few minutes before restarting. During the wait time, the display will flash the message Cool On (or Heat On if you have a heat pump). When the safe wait time has elapsed, the message stops flashing and the compressor turns on. Built-in compressor protection Message flashes until safe restart time has elapsed. Adjusting keypad lockout 1 Press Menu on the thermostat. 2 Press or to go to LOCK. Press Select. 3 Press or to go to OFF, PART, or ON, and then press Select. OFF: Unlocked, and full access allowed. PART: Partial lockout, allowing only the temperature to be changed. ON: No access allowed. 4 To unlock the keypad, press the CENTER button and then enter the password “1234”. To enter the password, press or to change the first digit of the number. Then press Select. Repeat this process to enter the second through fourth digits of the number. Once all four numbers have been entered, press Select again. 5 This will unlock the keypad. 6 If the code is incorrect, the screen will flash the lines "--". 7 Press Back to go back a step to enter the correct number and press Select. NOTE: On some models, the keypad lockout setting is not available in the user menu if the installer didn’t configure the thermostat to allow this setting.

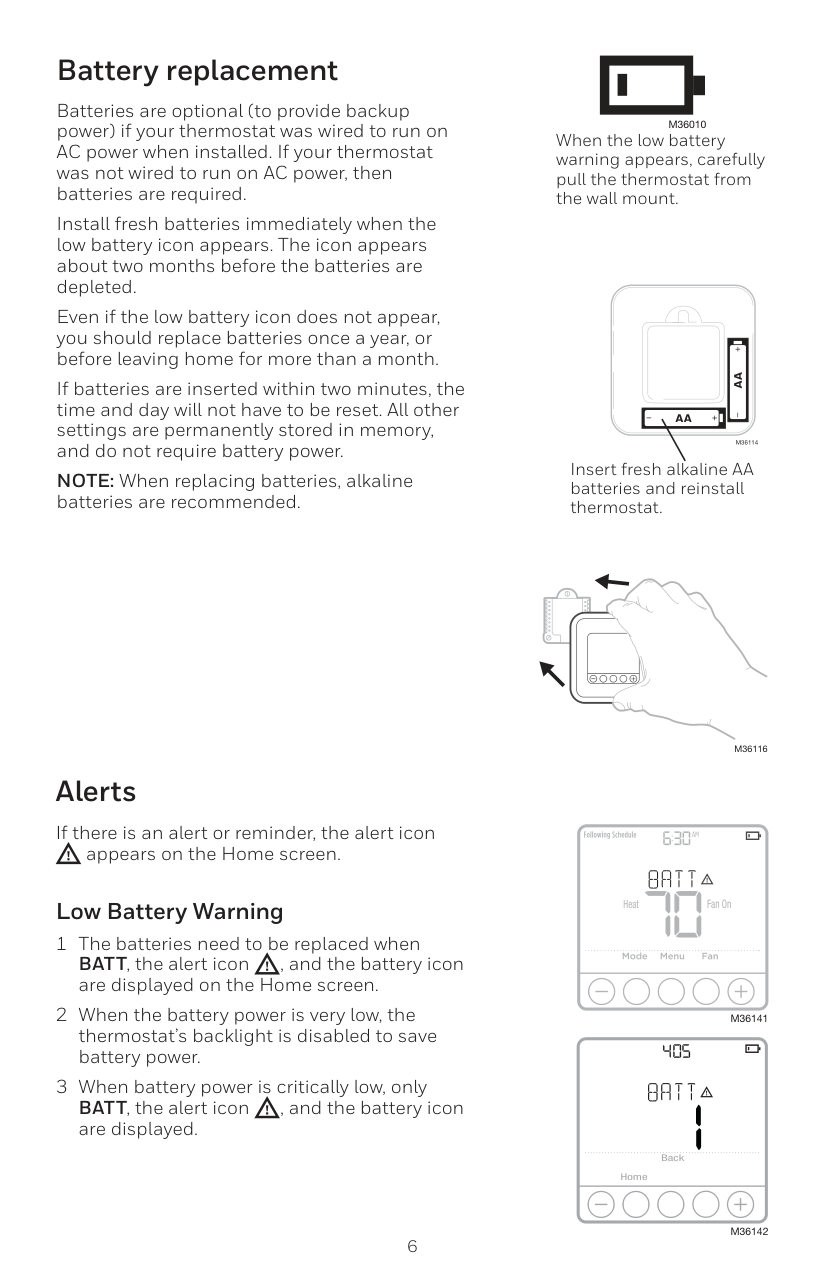

6 Batteries are optional (to provide backup power) if your thermostat was wired to run on AC power when installed. If your thermostat was not wired to run on AC power, then batteries are required. Install fresh batteries immediately when the low battery icon appears. The icon appears about two months before the batteries are depleted. Even if the low battery icon does not appear, you should replace batteries once a year, or before leaving home for more than a month. If batteries are inserted within two minutes, the time and day will not have to be reset. All other settings are permanently stored in memory, and do not require battery power. NOTE: When replacing batteries, alkaline batteries are recommended. Battery replacement Insert fresh alkaline AA batteries and reinstall thermostat. When the low battery warning appears, carefully pull the thermostat from the wall mount.
M36010
M36114
M36116
Alerts If there is an alert or reminder, the alert icon appears on the Home screen. Low Battery Warning 1 The batteries need to be replaced when BATT, the alert icon , and the battery icon are displayed on the Home screen. 2 When the battery power is very low, the thermostat’s backlight is disabled to save battery power. 3 When battery power is critically low, only BATT, the alert icon , and the battery icon are displayed.M36141
Fan On HeatM36142
Home Back

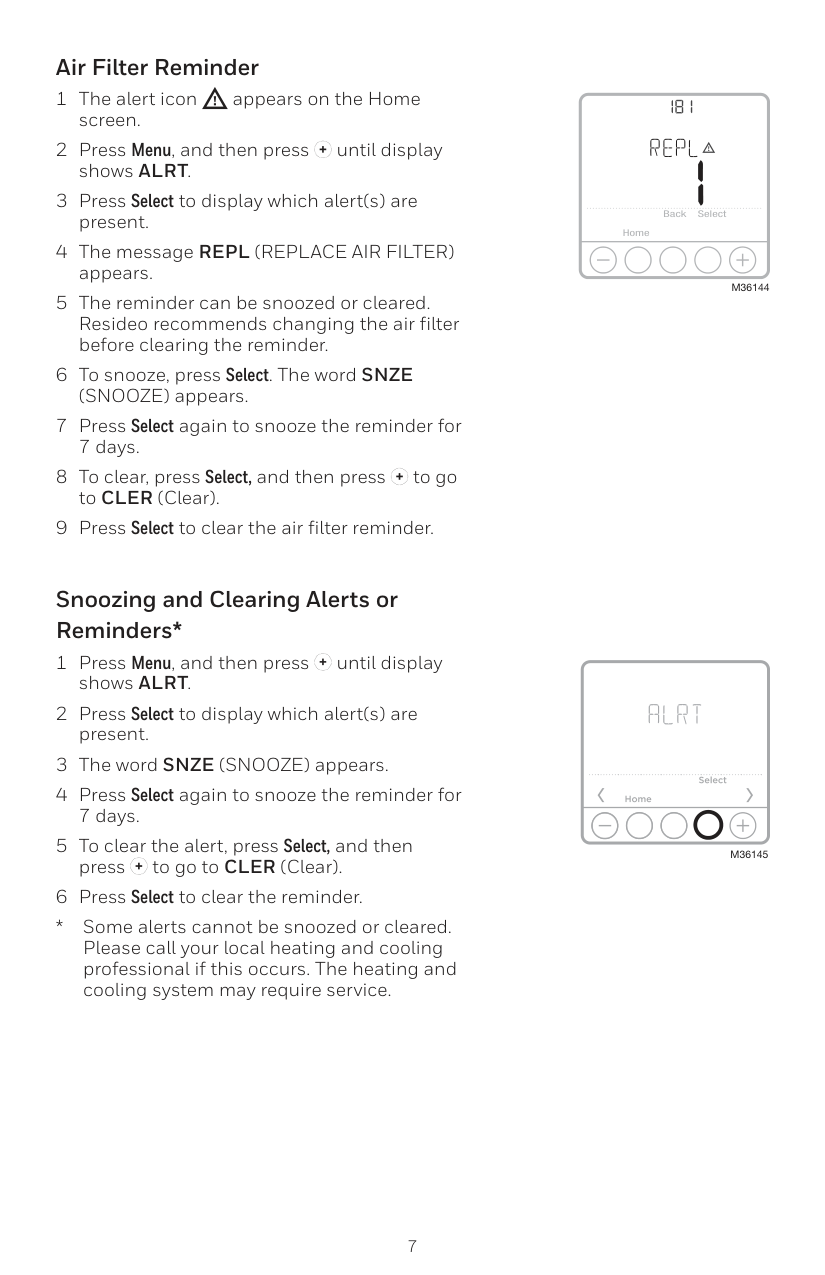

7 Air Filter Reminder 1 The alert icon appears on the Home screen. 2 Press Menu, and then press until display shows ALRT. 3 Press Select to display which alert(s) are present. 4 The message REPL (REPLACE AIR FILTER) appears. 5 The reminder can be snoozed or cleared. Resideo recommends changing the air filter before clearing the reminder. 6 To snooze, press Select. The word SNZE (SNOOZE) appears. 7 Press Select again to snooze the reminder for 7 days. 8 To clear, press Select, and then press to go to CLER (Clear). 9 Press Select to clear the air filter reminder.
M36144
Home Back Select Snoozing and Clearing Alerts or Reminders* 1 Press Menu, and then press until display shows ALRT. 2 Press Select to display which alert(s) are present. 3 The word SNZE (SNOOZE) appears. 4 Press Select again to snooze the reminder for 7 days. 5 To clear the alert, press Select, and then press to go to CLER (Clear). 6 Press Select to clear the reminder.M36145

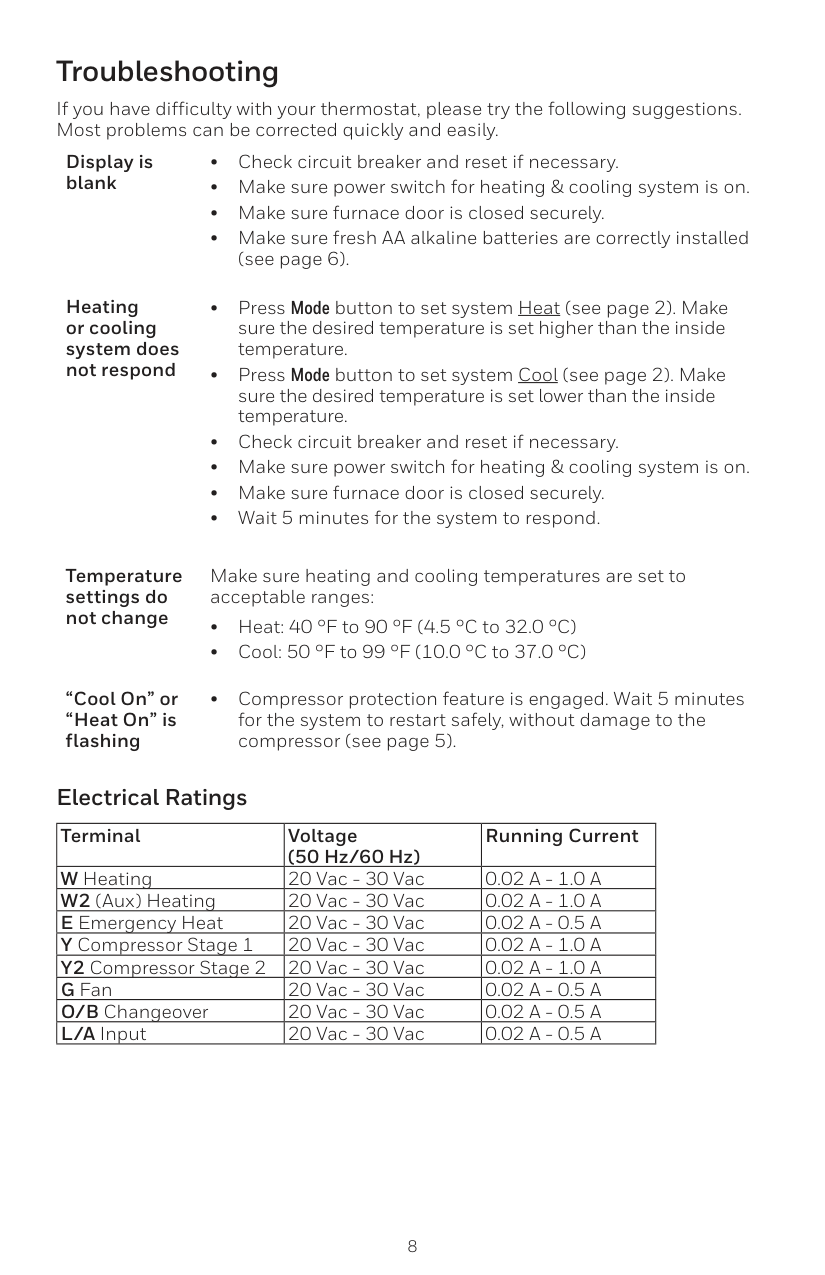

8 Troubleshooting If you have difficulty with your thermostat, please try the following suggestions. Most problems can be corrected quickly and easily. Display is blank • Check circuit breaker and reset if necessary. • Make sure power switch for heating & cooling system is on. • Make sure furnace door is closed securely. • Make sure fresh AA alkaline batteries are correctly installed (see page 6). Heating or cooling system does not respond • Press Mode button to set system Heat (see page 2). Make sure the desired temperature is set higher than the inside temperature. • Press Mode button to set system Cool (see page 2). Make sure the desired temperature is set lower than the inside temperature. • Check circuit breaker and reset if necessary. • Make sure power switch for heating & cooling system is on. • Make sure furnace door is closed securely. • Wait 5 minutes for the system to respond. Temperature settings do not change Make sure heating and cooling temperatures are set to acceptable ranges: • Heat: 40 °F to 90 °F (4.5 °C to 32.0 °C) • Cool: 50 °F to 99 °F (10.0 °C to 37.0 °C) “Cool On” or “Heat On” is flashing • Compressor protection feature is engaged. Wait 5 minutes for the system to restart safely, without damage to the compressor (see page 5). Electrical Ratings Terminal Voltage (50 Hz/60 Hz) Running Current W Heating 20 Vac - 30 Vac
0.02 A - 1.0 A
W2 (Aux) Heating 20 Vac - 30 Vac0.02 A - 1.0 A
E Emergency Heat 20 Vac - 30 Vac0.02 A - 0.5 A
Y Compressor Stage 1 20 Vac - 30 Vac0.02 A - 1.0 A
Y2 Compressor Stage 2 20 Vac - 30 Vac0.02 A - 1.0 A
G Fan 20 Vac - 30 Vac0.02 A - 0.5 A
O/B Changeover 20 Vac - 30 Vac0.02 A - 0.5 A
L/A Input 20 Vac - 30 Vac0.02 A - 0.5 A
9 https://www.honeywellhome.com/support 5-year limited warranty
www.resideo.com © 2024 Resideo Technologies, Inc. All rights reserved. The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates. Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées. Todos los derechos reservados. La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc. Este producto es fabricado por Resideo Technologies, Inc. y sus afiliados. Resideo Technologies, Inc. 1985 Douglas Drive North, Golden Valley, MN 55422 https://www.honeywellhome.com/support 33-00182EFS—11 SA Rev. 04-24
33-00182Efs-11
Caution: Mercury Notice
If this product is replacing a control that contains mercury in a sealed tube, do not place the old control in the trash. Contact your local waste management authority for instructions regarding recycling and proper disposal.Caution: Equipment Damage Hazard
Compressor protection is bypassed during testing. To prevent equipment damage, avoid cycling the compressor quickly.Caution: Electrical Hazard
Can cause electrical shock or equipment damage. Disconnect power before beginning installation. https://customer.resideo.com/en-US/support/residential/codes-and-standards/FCC15105/Pages/default.aspxCaution: Electronic Waste Notice
The product should not be disposed of with other household waste. Check for the nearest authorized collection centers or authorized recyclers. The correct disposal of end-of-life equipment will help prevent potential negative consequences for the environment and human health.
M37762
– +Th6320U2008,
Th6220U2000,
Th6210U2001,

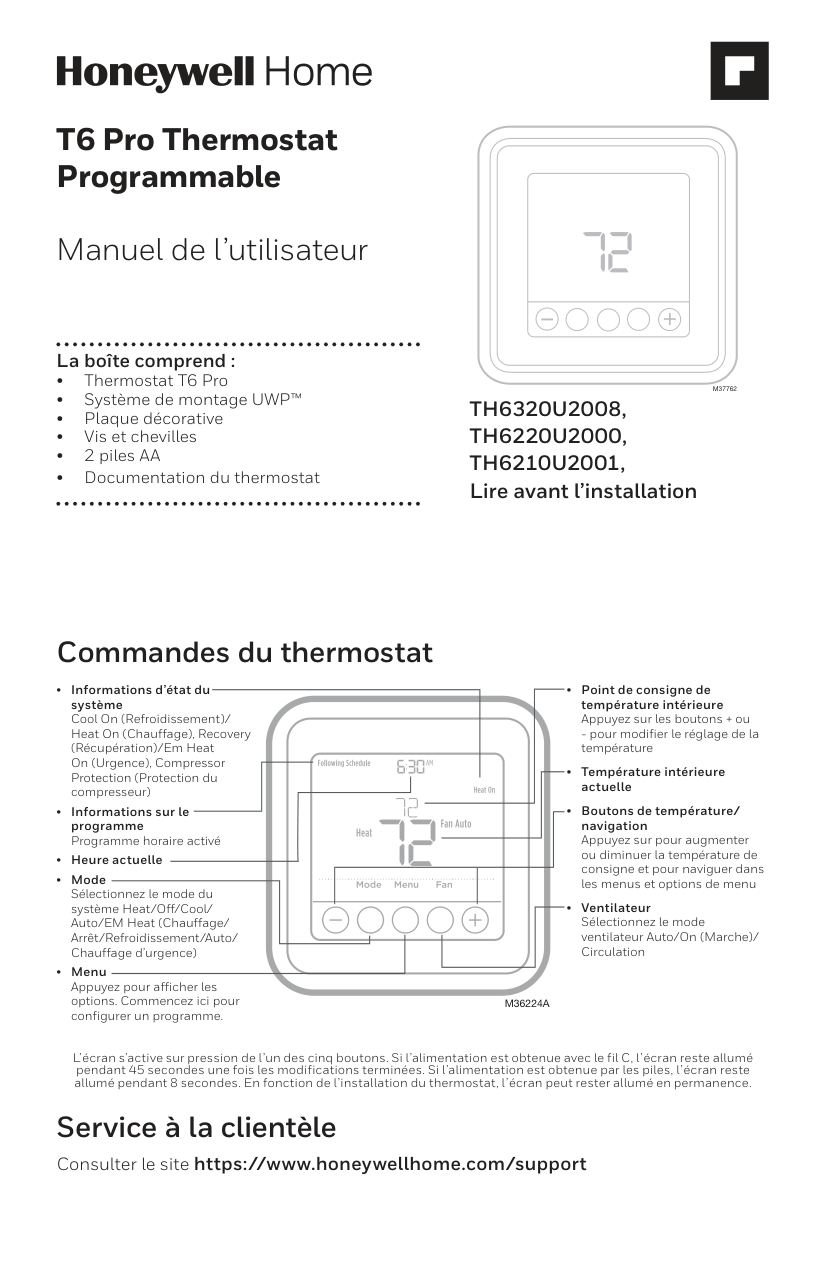

Lire avant l’installation La boîte comprend : • Thermostat T6 Pro • Système de montage UWP™ • Plaque décorative • Vis et chevilles • 2 piles AA • Documentation du thermostat Manuel de l’utilisateur T6 Pro Thermostat Programmable Consulter le site https://www.honeywellhome.com/support Service à la clientèleM36224A
Commandes du thermostat

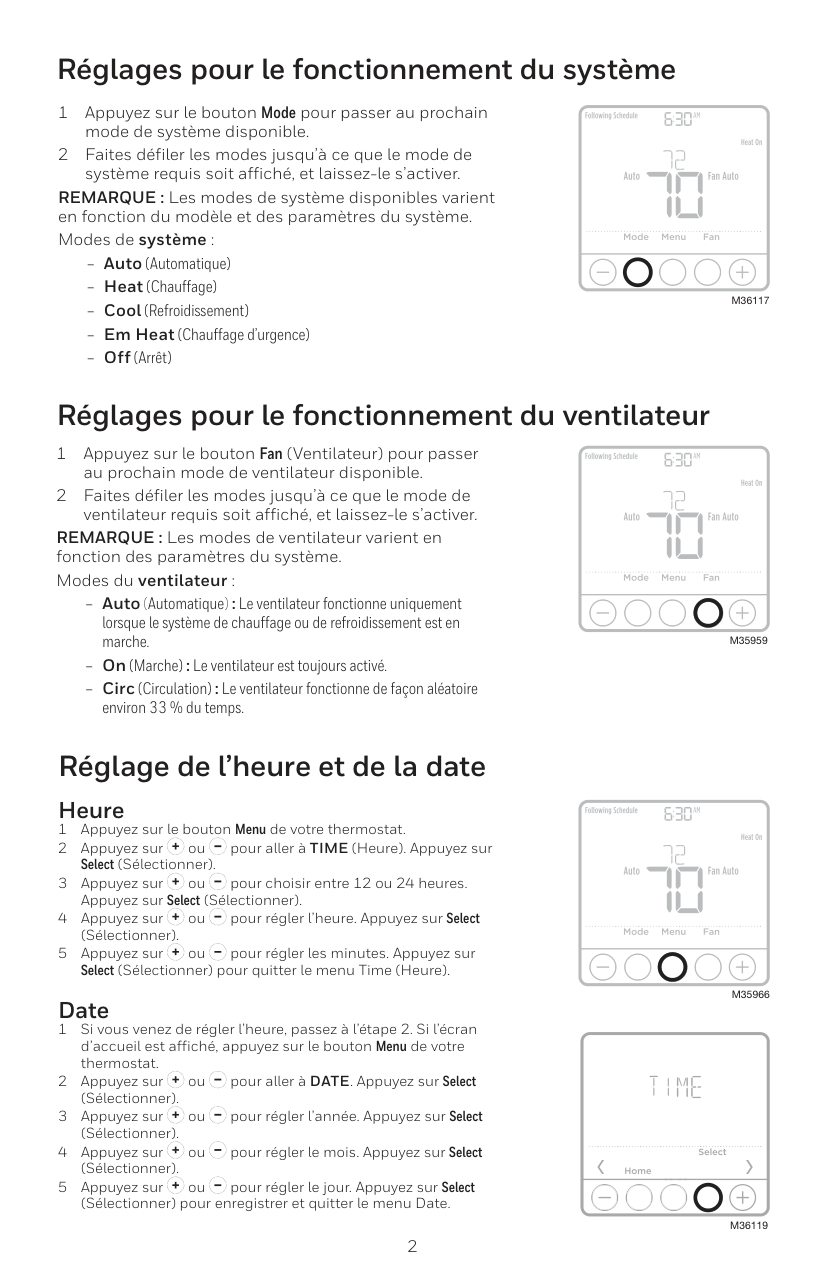

2 Réglages pour le fonctionnement du système
M36117
1 Appuyez sur le bouton Mode pour passer au prochain mode de système disponible. 2 Faites défiler les modes jusqu’à ce que le mode de système requis soit affiché, et laissez-le s’activer. REMARQUE : Les modes de système disponibles varient en fonction du modèle et des paramètres du système. Modes de système : ‒ Auto (Automatique) ‒ Heat (Chauffage) ‒ Cool (Refroidissement) ‒ Em Heat (Chauffage d’urgence) ‒ Off (Arrêt) Réglage de l’heure et de la date Heure 1 Appuyez sur le bouton Menu de votre thermostat. 2 Appuyez sur ou pour aller à TIME (Heure). Appuyez sur Select (Sélectionner). 3 Appuyez sur ou pour choisir entre 12 ou 24 heures. Appuyez sur Select (Sélectionner). 4 Appuyez sur ou pour régler l’heure. Appuyez sur Select (Sélectionner). 5 Appuyez sur ou pour régler les minutes. Appuyez sur Select (Sélectionner) pour quitter le menu Time (Heure). Date 1 Si vous venez de régler l’heure, passez à l’étape 2. Si l’écran d’accueil est affiché, appuyez sur le bouton Menu de votre thermostat. 2 Appuyez sur ou pour aller à DATE. Appuyez sur Select (Sélectionner). 3 Appuyez sur ou pour régler l’année. Appuyez sur Select (Sélectionner). 4 Appuyez sur ou pour régler le mois. Appuyez sur Select (Sélectionner). 5 Appuyez sur ou pour régler le jour. Appuyez sur Select (Sélectionner) pour enregistrer et quitter le menu Date.M35966
M36119
M35959
Réglages pour le fonctionnement du ventilateur 1 Appuyez sur le bouton Fan (Ventilateur) pour passer au prochain mode de ventilateur disponible. 2 Faites défiler les modes jusqu’à ce que le mode de ventilateur requis soit affiché, et laissez-le s’activer. REMARQUE : Les modes de ventilateur varient en fonction des paramètres du système. Modes du ventilateur : ‒ Auto (Automatique) : Le ventilateur fonctionne uniquement lorsque le système de chauffage ou de refroidissement est en marche. ‒ On (Marche) : Le ventilateur est toujours activé. ‒ Circ (Circulation) : Le ventilateur fonctionne de façon aléatoire environ 33 % du temps.

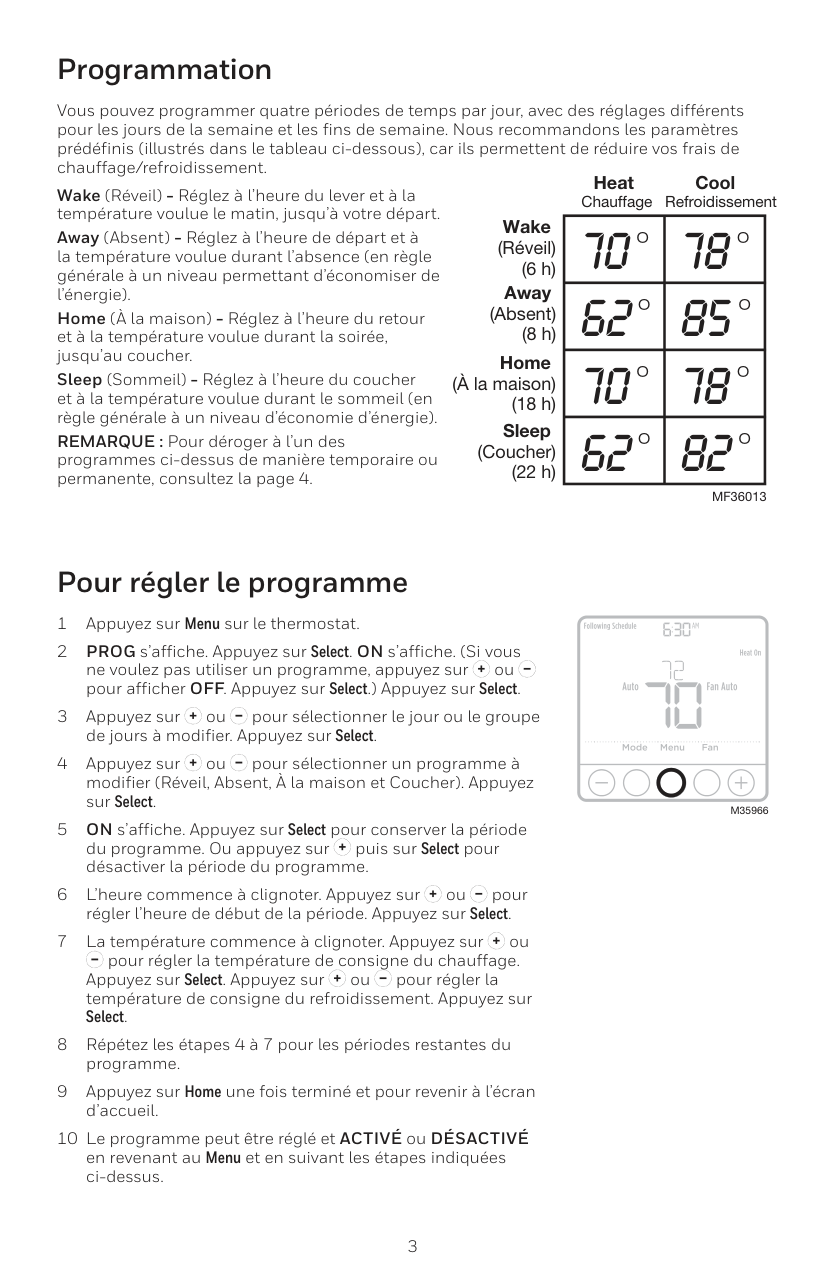

3 Programmation Pour régler le programme Vous pouvez programmer quatre périodes de temps par jour, avec des réglages différents pour les jours de la semaine et les fins de semaine. Nous recommandons les paramètres prédéfinis (illustrés dans le tableau ci-dessous), car ils permettent de réduire vos frais de chauffage/refroidissement. Wake (Réveil) - Réglez à l’heure du lever et à la température voulue le matin, jusqu’à votre départ. Away (Absent) - Réglez à l’heure de départ et à la température voulue durant l’absence (en règle générale à un niveau permettant d’économiser de l’énergie). Home (À la maison) - Réglez à l’heure du retour et à la température voulue durant la soirée, jusqu’au coucher. Sleep (Sommeil) - Réglez à l’heure du coucher et à la température voulue durant le sommeil (en règle générale à un niveau d’économie d’énergie). REMARQUE : Pour déroger à l’un des programmes ci-dessus de manière temporaire ou permanente, consultez la page 4. 1 Appuyez sur Menu sur le thermostat. 2 PROG s’affiche. Appuyez sur Select. ON s’affiche. (Si vous ne voulez pas utiliser un programme, appuyez sur ou
pour afficher OFF. Appuyez sur Select.) Appuyez sur Select. 3 Appuyez sur ou pour sélectionner le jour ou le groupe de jours à modifier. Appuyez sur Select. 4 Appuyez sur ou pour sélectionner un programme à modifier (Réveil, Absent, À la maison et Coucher). Appuyez sur Select. 5 ON s’affiche. Appuyez sur Select pour conserver la période du programme. Ou appuyez sur puis sur Select pour désactiver la période du programme. 6 L’heure commence à clignoter. Appuyez sur ou pour régler l’heure de début de la période. Appuyez sur Select. 7 La température commence à clignoter. Appuyez sur ou pour régler la température de consigne du chauffage. Appuyez sur Select. Appuyez sur ou pour régler la température de consigne du refroidissement. Appuyez sur Select. 8 Répétez les étapes 4 à 7 pour les périodes restantes du programme. 9 Appuyez sur Home une fois terminé et pour revenir à l’écran d’accueil. 10 Le programme peut être réglé et ACTIVÉ ou DÉSACTIVÉ en revenant au Menu et en suivant les étapes indiquées ci-dessus.
M35966
Heat Cool Wake (Réveil) (6 h) 70 ° 78 ° 62 ° 85 ° 70 ° 78 ° 62 ° 82 °Mf36013
Chauffage Refroidissement Away (Absent) (8 h) Home (À la maison) (18 h) Sleep (Coucher) (22 h)

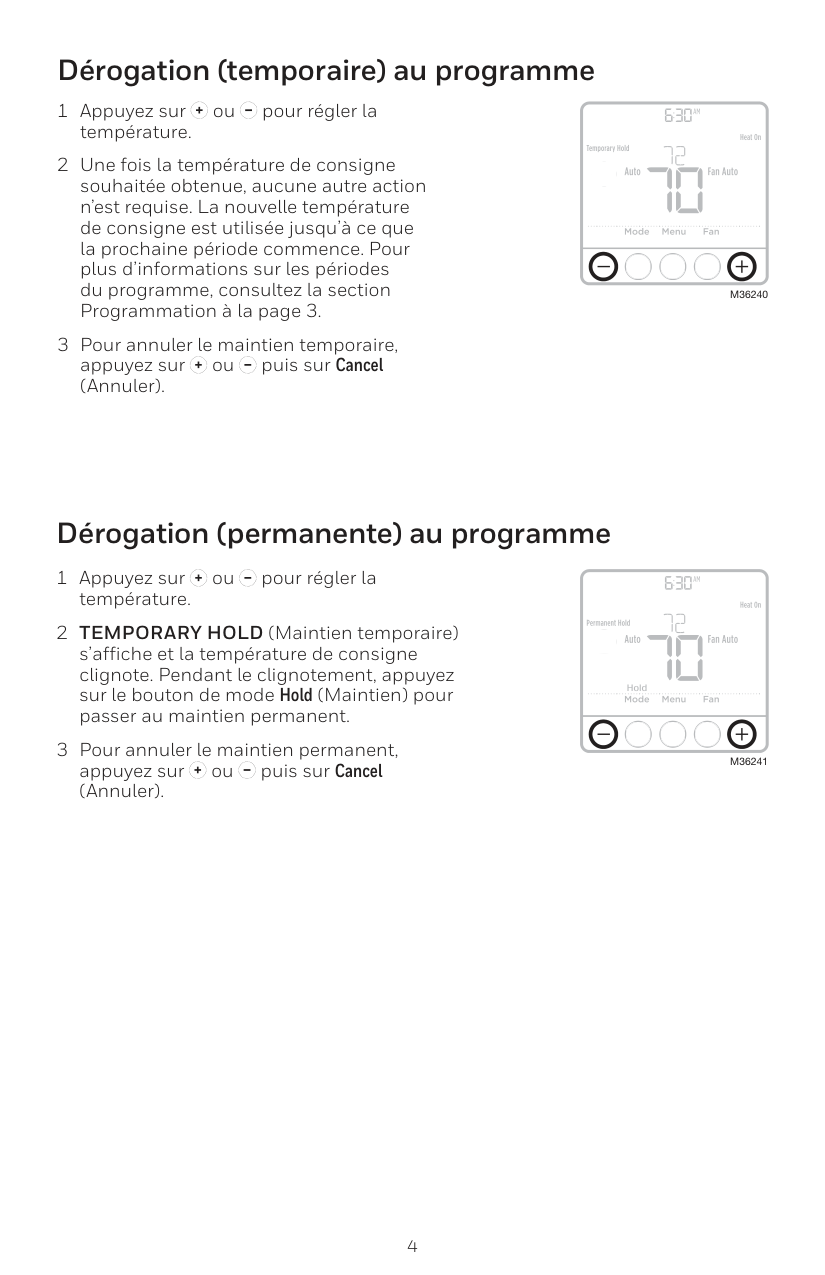

4 Dérogation (permanente) au programme Dérogation (temporaire) au programme 1 Appuyez sur ou pour régler la température. 2 Une fois la température de consigne souhaitée obtenue, aucune autre action n’est requise. La nouvelle température de consigne est utilisée jusqu’à ce que la prochaine période commence. Pour plus d’informations sur les périodes du programme, consultez la section Programmation à la page 3. 3 Pour annuler le maintien temporaire, appuyez sur ou puis sur Cancel (Annuler). 1 Appuyez sur ou pour régler la température. 2 TEMPORARY HOLD (Maintien temporaire) s’affiche et la température de consigne clignote. Pendant le clignotement, appuyez sur le bouton de mode Hold (Maintien) pour passer au maintien permanent. 3 Pour annuler le maintien permanent, appuyez sur ou puis sur Cancel (Annuler).
M36240
M36241
Hold
5
M35968

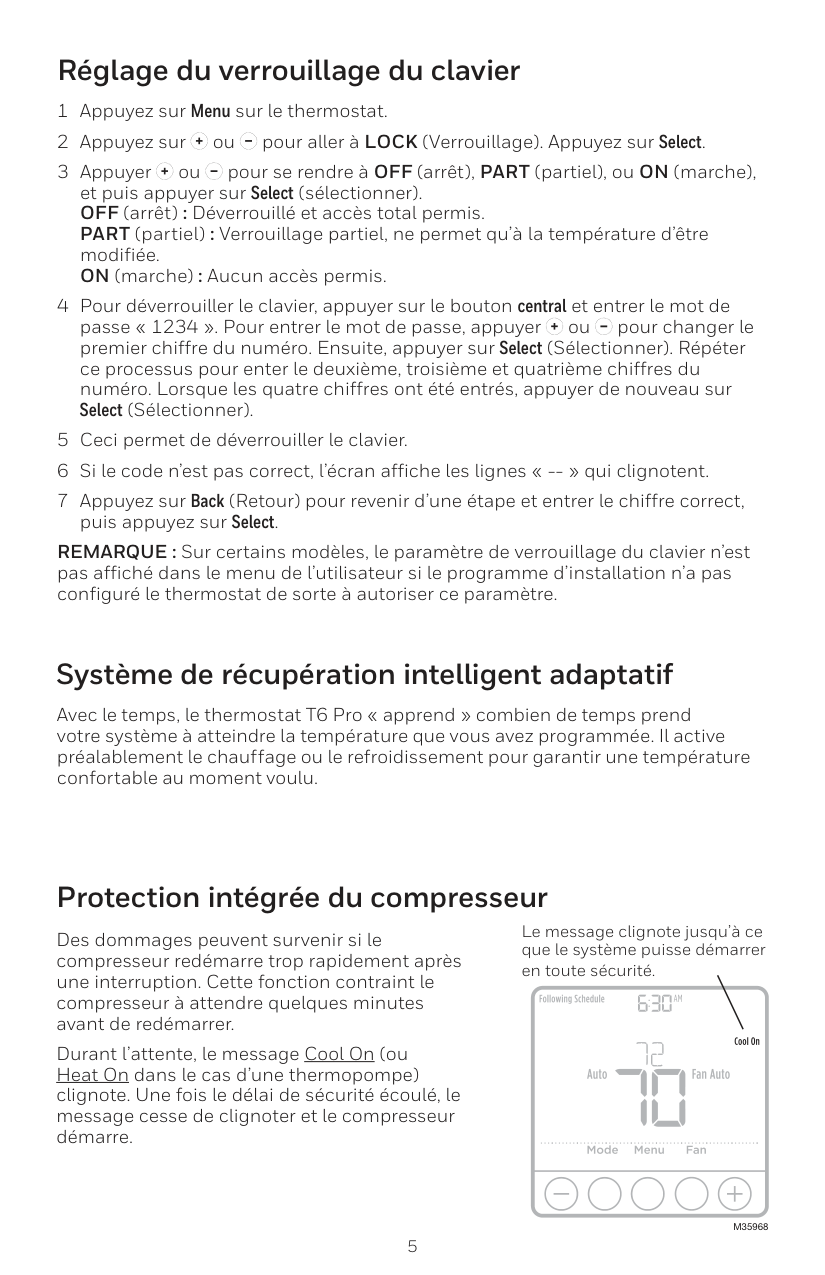

Système de récupération intelligent adaptatif Avec le temps, le thermostat T6 Pro « apprend » combien de temps prend votre système à atteindre la température que vous avez programmée. Il active préalablement le chauffage ou le refroidissement pour garantir une température confortable au moment voulu. Des dommages peuvent survenir si le compresseur redémarre trop rapidement après une interruption. Cette fonction contraint le compresseur à attendre quelques minutes avant de redémarrer. Durant l’attente, le message Cool On (ou Heat On dans le cas d’une thermopompe) clignote. Une fois le délai de sécurité écoulé, le message cesse de clignoter et le compresseur démarre. Protection intégrée du compresseur Le message clignote jusqu’à ce que le système puisse démarrer en toute sécurité. Réglage du verrouillage du clavier 1 Appuyez sur Menu sur le thermostat. 2 Appuyez sur ou pour aller à LOCK (Verrouillage). Appuyez sur Select. 3 Appuyer ou pour se rendre à OFF (arrêt), PART (partiel), ou ON (marche), et puis appuyer sur Select (sélectionner). OFF (arrêt) : Déverrouillé et accès total permis. PART (partiel) : Verrouillage partiel, ne permet qu’à la température d’être modifiée. ON (marche) : Aucun accès permis. 4 Pour déverrouiller le clavier, appuyer sur le bouton central et entrer le mot de passe « 1234 ». Pour entrer le mot de passe, appuyer ou pour changer le premier chiffre du numéro. Ensuite, appuyer sur Select (Sélectionner). Répéter ce processus pour enter le deuxième, troisième et quatrième chiffres du numéro. Lorsque les quatre chiffres ont été entrés, appuyer de nouveau sur Select (Sélectionner). 5 Ceci permet de déverrouiller le clavier. 6 Si le code n’est pas correct, l’écran affiche les lignes « -- » qui clignotent. 7 Appuyez sur Back (Retour) pour revenir d’une étape et entrer le chiffre correct, puis appuyez sur Select. REMARQUE : Sur certains modèles, le paramètre de verrouillage du clavier n’est pas affiché dans le menu de l’utilisateur si le programme d’installation n’a pas configuré le thermostat de sorte à autoriser ce paramètre.

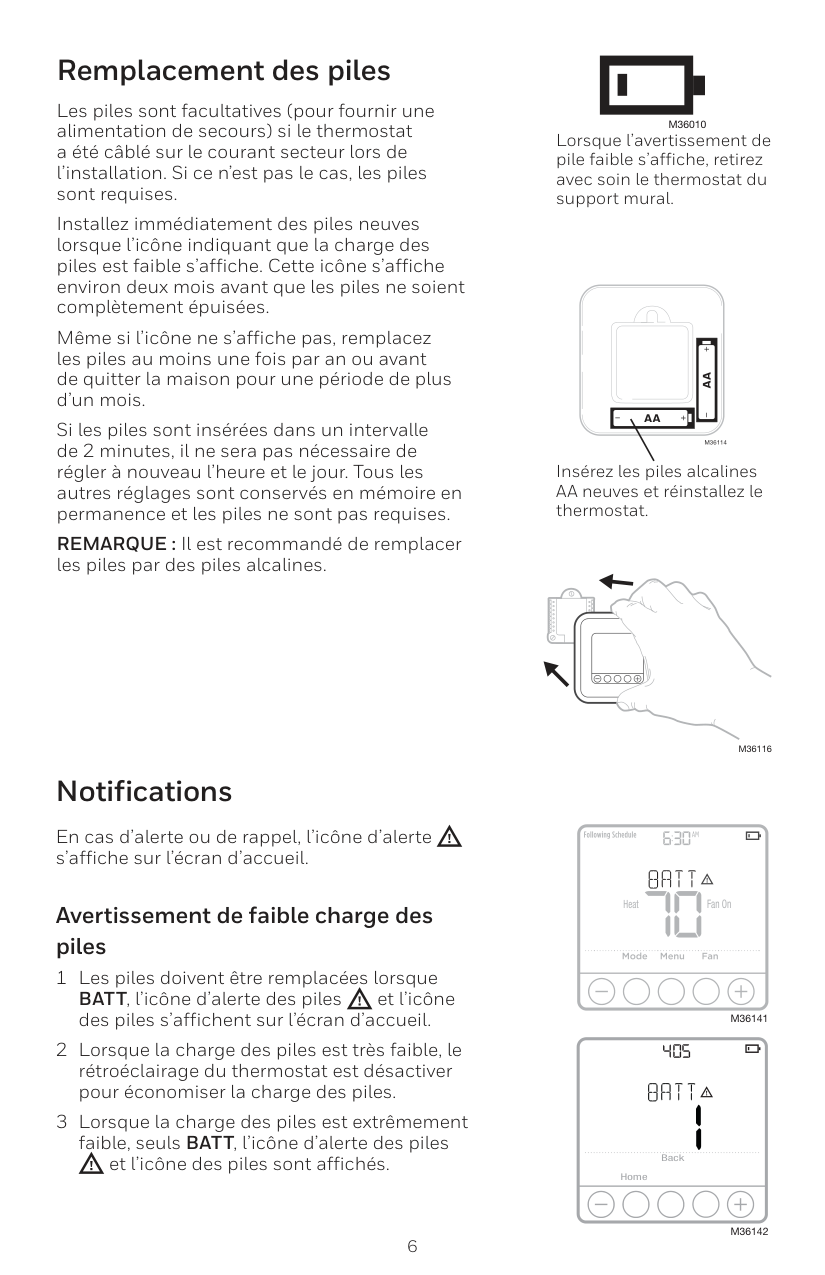

6 Les piles sont facultatives (pour fournir une alimentation de secours) si le thermostat a été câblé sur le courant secteur lors de l’installation. Si ce n’est pas le cas, les piles sont requises. Installez immédiatement des piles neuves lorsque l’icône indiquant que la charge des piles est faible s’affiche. Cette icône s’affiche environ deux mois avant que les piles ne soient complètement épuisées. Même si l’icône ne s’affiche pas, remplacez les piles au moins une fois par an ou avant de quitter la maison pour une période de plus d’un mois. Si les piles sont insérées dans un intervalle de 2 minutes, il ne sera pas nécessaire de régler à nouveau l’heure et le jour. Tous les autres réglages sont conservés en mémoire en permanence et les piles ne sont pas requises. REMARQUE : Il est recommandé de remplacer les piles par des piles alcalines. Remplacement des piles Insérez les piles alcalines AA neuves et réinstallez le thermostat. Lorsque l’avertissement de pile faible s’affiche, retirez avec soin le thermostat du support mural.
M36010
M36114
M36116
Notifications En cas d’alerte ou de rappel, l’icône d’alerte s’affiche sur l’écran d’accueil. Avertissement de faible charge des piles 1 Les piles doivent être remplacées lorsque BATT, l’icône d’alerte des piles et l’icône des piles s’affichent sur l’écran d’accueil. 2 Lorsque la charge des piles est très faible, le rétroéclairage du thermostat est désactiver pour économiser la charge des piles. 3 Lorsque la charge des piles est extrêmement faible, seuls BATT, l’icône d’alerte des piles et l’icône des piles sont affichés.M36141
Fan On HeatM36142
Home Back

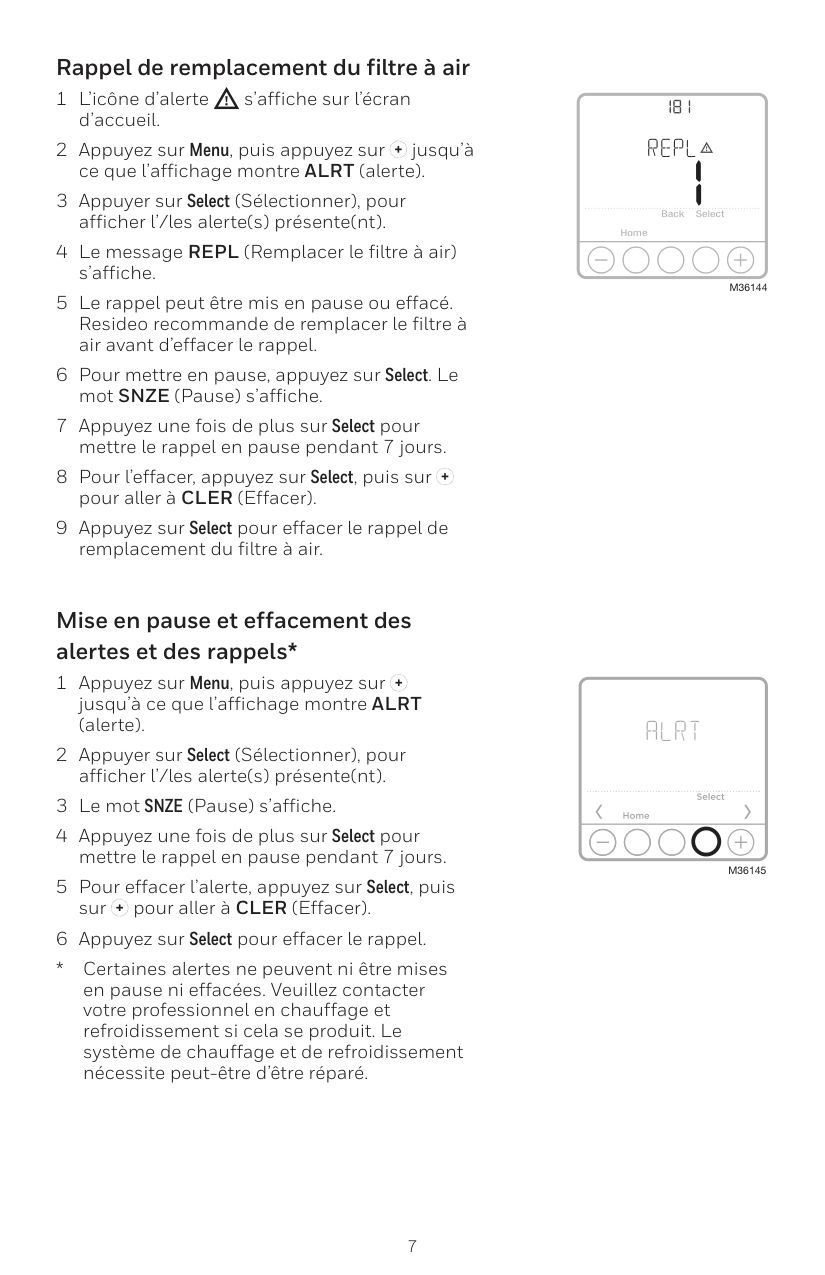

7 Rappel de remplacement du filtre à air 1 L’icône d’alerte s’affiche sur l’écran d’accueil. 2 Appuyez sur Menu, puis appuyez sur jusqu’à ce que l’affichage montre ALRT (alerte). 3 Appuyer sur Select (Sélectionner), pour afficher l’/les alerte(s) présente(nt). 4 Le message REPL (Remplacer le filtre à air) s’affiche. 5 Le rappel peut être mis en pause ou effacé. Resideo recommande de remplacer le filtre à air avant d’effacer le rappel. 6 Pour mettre en pause, appuyez sur Select. Le mot SNZE (Pause) s’affiche. 7 Appuyez une fois de plus sur Select pour mettre le rappel en pause pendant 7 jours. 8 Pour l’effacer, appuyez sur Select, puis sur
pour aller à CLER (Effacer). 9 Appuyez sur Select pour effacer le rappel de remplacement du filtre à air.
M36144
Home Back Select Mise en pause et effacement des alertes et des rappels* 1 Appuyez sur Menu, puis appuyez surjusqu’à ce que l’affichage montre ALRT (alerte). 2 Appuyer sur Select (Sélectionner), pour afficher l’/les alerte(s) présente(nt). 3 Le mot SNZE (Pause) s’affiche. 4 Appuyez une fois de plus sur Select pour mettre le rappel en pause pendant 7 jours. 5 Pour effacer l’alerte, appuyez sur Select, puis sur pour aller à CLER (Effacer). 6 Appuyez sur Select pour effacer le rappel.
M36145

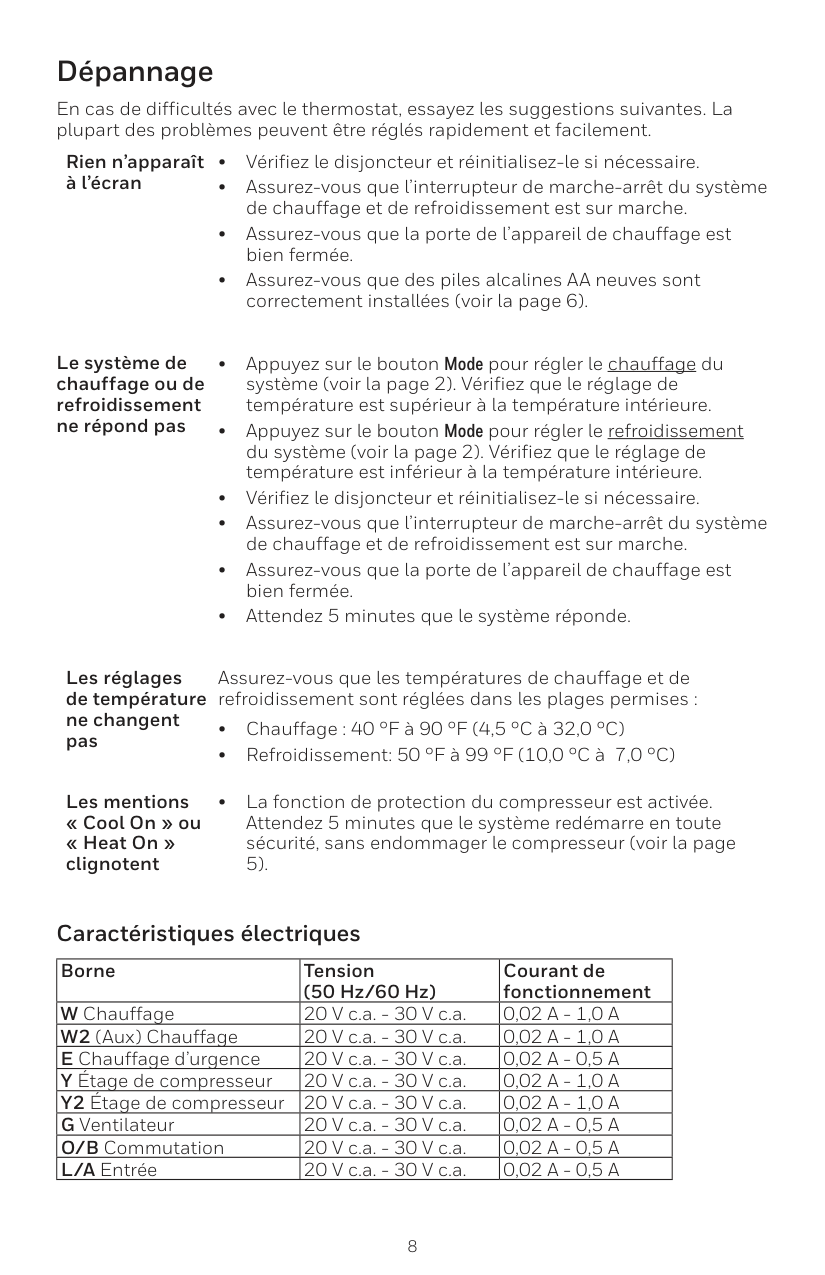

8 Dépannage En cas de difficultés avec le thermostat, essayez les suggestions suivantes. La plupart des problèmes peuvent être réglés rapidement et facilement. Rien n’apparaît à l’écran • Vérifiez le disjoncteur et réinitialisez-le si nécessaire. • Assurez-vous que l’interrupteur de marche-arrêt du système de chauffage et de refroidissement est sur marche. • Assurez-vous que la porte de l’appareil de chauffage est bien fermée. • Assurez-vous que des piles alcalines AA neuves sont correctement installées (voir la page 6). Le système de chauffage ou de refroidissement ne répond pas • Appuyez sur le bouton Mode pour régler le chauffage du système (voir la page 2). Vérifiez que le réglage de température est supérieur à la température intérieure. • Appuyez sur le bouton Mode pour régler le refroidissement du système (voir la page 2). Vérifiez que le réglage de température est inférieur à la température intérieure. • Vérifiez le disjoncteur et réinitialisez-le si nécessaire. • Assurez-vous que l’interrupteur de marche-arrêt du système de chauffage et de refroidissement est sur marche. • Assurez-vous que la porte de l’appareil de chauffage est bien fermée. • Attendez 5 minutes que le système réponde. Les réglages de température ne changent pas Assurez-vous que les températures de chauffage et de refroidissement sont réglées dans les plages permises : • Chauffage : 40 °F à 90 °F (4,5 °C à 32,0 °C) • Refroidissement: 50 °F à 99 °F (10,0 °C à 7,0 °C) Les mentions « Cool On » ou « Heat On » clignotent • La fonction de protection du compresseur est activée. Attendez 5 minutes que le système redémarre en toute sécurité, sans endommager le compresseur (voir la page 5). Caractéristiques électriques Borne Tension (50 Hz/60 Hz) Courant de fonctionnement W Chauffage 20 V c.a. - 30 V c.a.
0,02 A - 1,0 A
W2 (Aux) Chauffage 20 V c.a. - 30 V c.a.0,02 A - 1,0 A
E Chauffage d’urgence 20 V c.a. - 30 V c.a.0,02 A - 0,5 A
Y Étage de compresseur 20 V c.a. - 30 V c.a.0,02 A - 1,0 A
Y2 Étage de compresseur 20 V c.a. - 30 V c.a.0,02 A - 1,0 A
G Ventilateur 20 V c.a. - 30 V c.a.0,02 A - 0,5 A
O/B Commutation 20 V c.a. - 30 V c.a.0,02 A - 0,5 A
L/A Entrée 20 V c.a. - 30 V c.a.0,02 A - 0,5 A

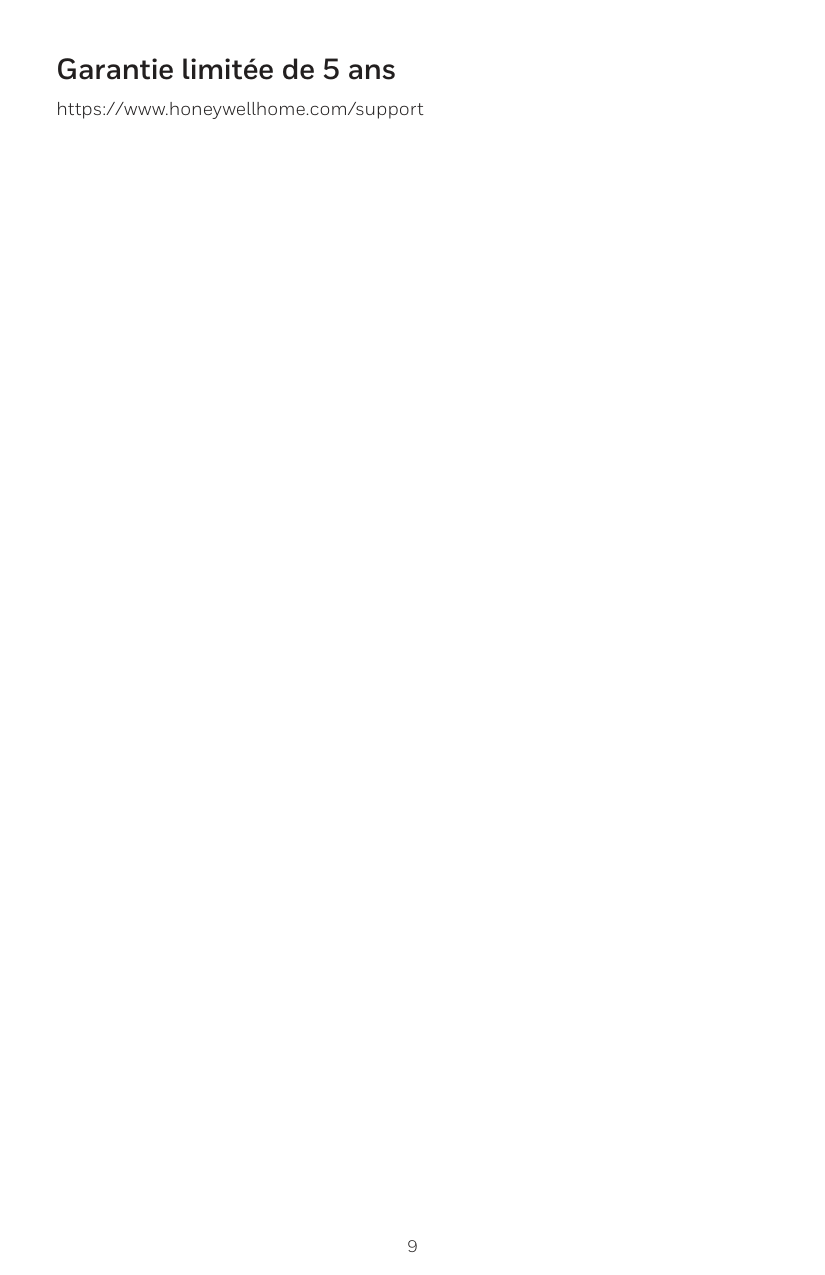

9 https://www.honeywellhome.com/support Garantie limitée de 5 ans
www.resideo.com © 2024 Resideo Technologies, Inc. All rights reserved. The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates. Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées. Todos los derechos reservados. La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc. Este producto es fabricado por Resideo Technologies, Inc. y sus afiliados.
33-00182Efs-11
Resideo Technologies, Inc. 1985 Douglas Drive North, Golden Valley, MN 55422 https://www.honeywellhome.com/support 33-00182EFS—11 SA Rev. 04-24Mise En Garde : Avis Relatif Au Mercure

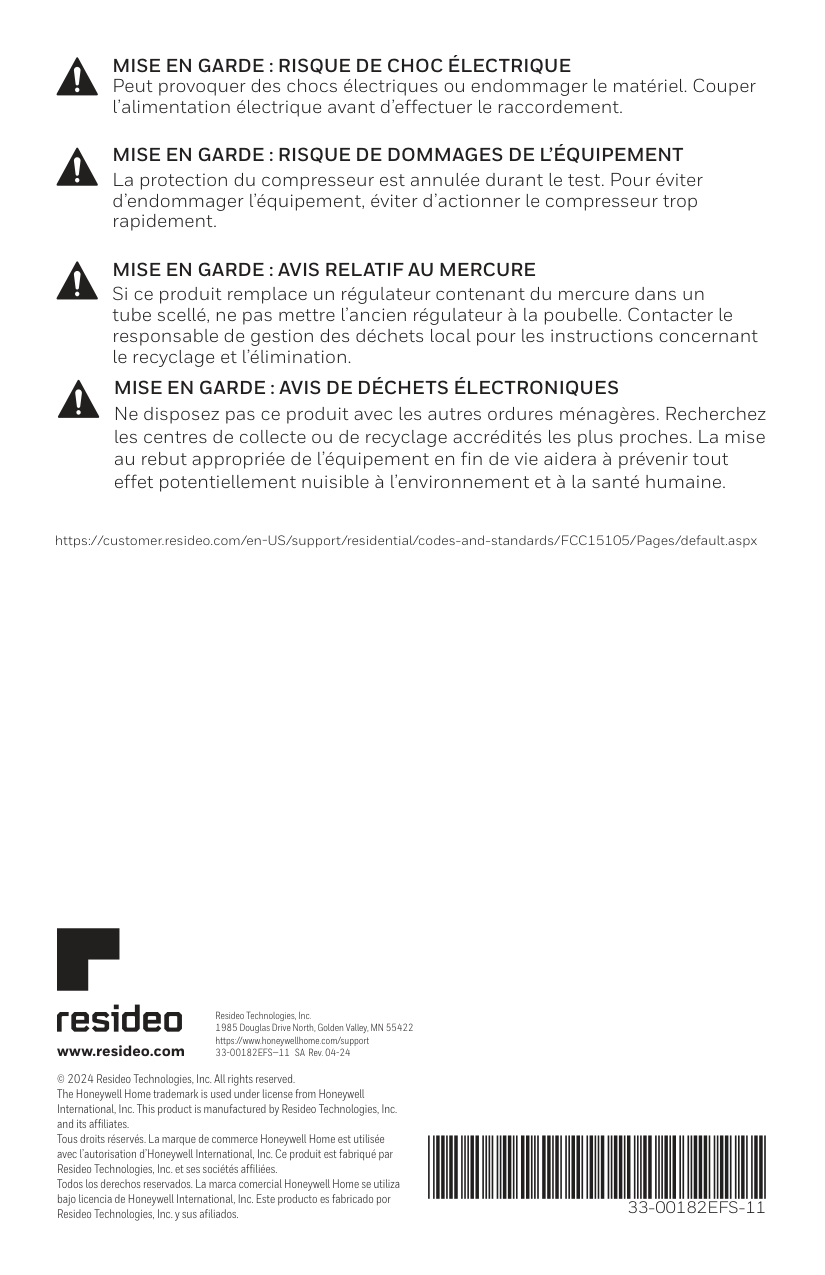

Si ce produit remplace un régulateur contenant du mercure dans un tube scellé, ne pas mettre l’ancien régulateur à la poubelle. Contacter le responsable de gestion des déchets local pour les instructions concernant le recyclage et l’élimination.Mise En Garde : Risque De Dommages De L’Équipement
La protection du compresseur est annulée durant le test. Pour éviter d’endommager l’équipement, éviter d’actionner le compresseur trop rapidement.Mise En Garde : Risque De Choc Électrique
Peut provoquer des chocs électriques ou endommager le matériel. Couper l’alimentation électrique avant d’effectuer le raccordement. https://customer.resideo.com/en-US/support/residential/codes-and-standards/FCC15105/Pages/default.aspxMise En Garde : Avis De Déchets Électroniques
Ne disposez pas ce produit avec les autres ordures ménagères. Recherchez les centres de collecte ou de recyclage accrédités les plus proches. La mise au rebut appropriée de l’équipement en fin de vie aidera à prévenir tout effet potentiellement nuisible à l’environnement et à la santé humaine.
M37762
– +Th6320U2008,
Th6220U2000,
Th6210U2001,

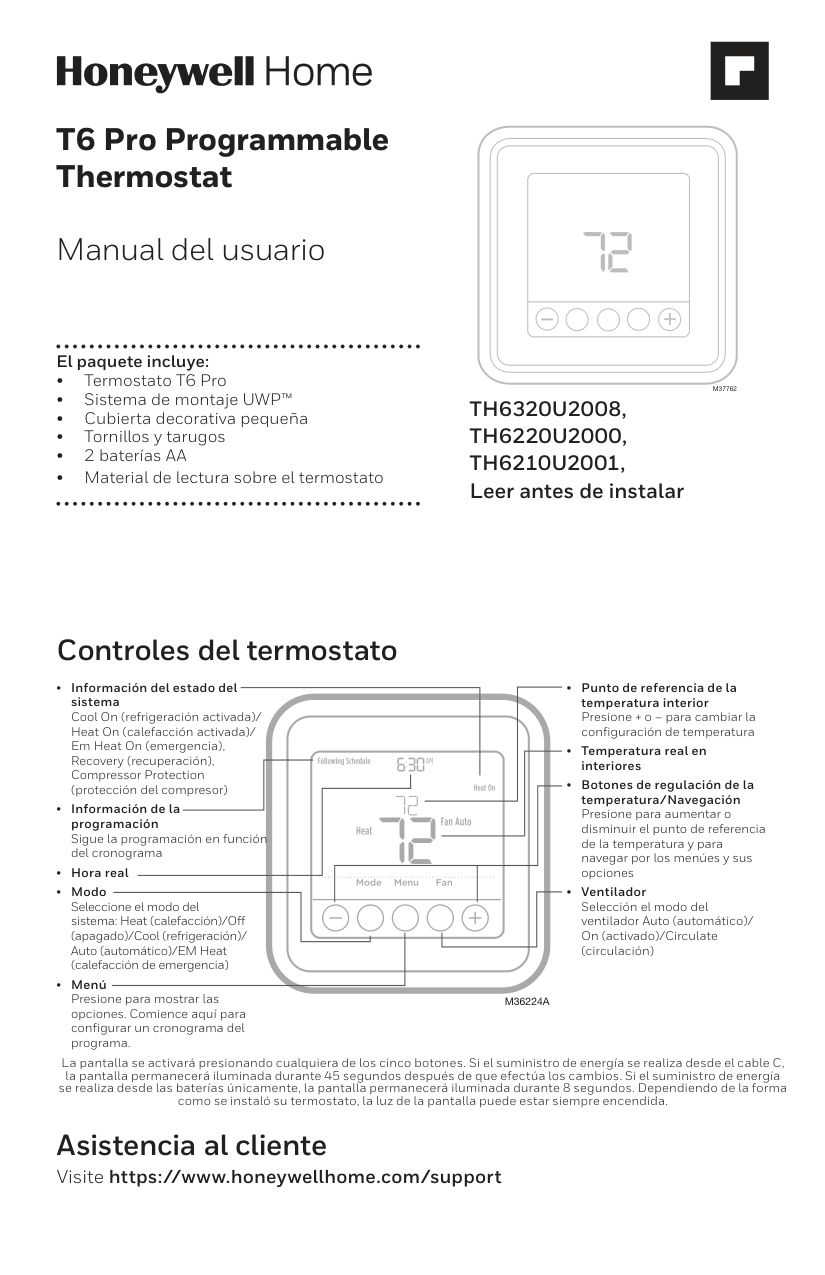

Leer antes de instalar El paquete incluye: • Termostato T6 Pro • Sistema de montaje UWP™ • Cubierta decorativa pequeña • Tornillos y tarugos • 2 baterías AA • Material de lectura sobre el termostato Manual del usuario T6 Pro Programmable Thermostat Visite https://www.honeywellhome.com/support Asistencia al clienteM36224A
Controles del termostato

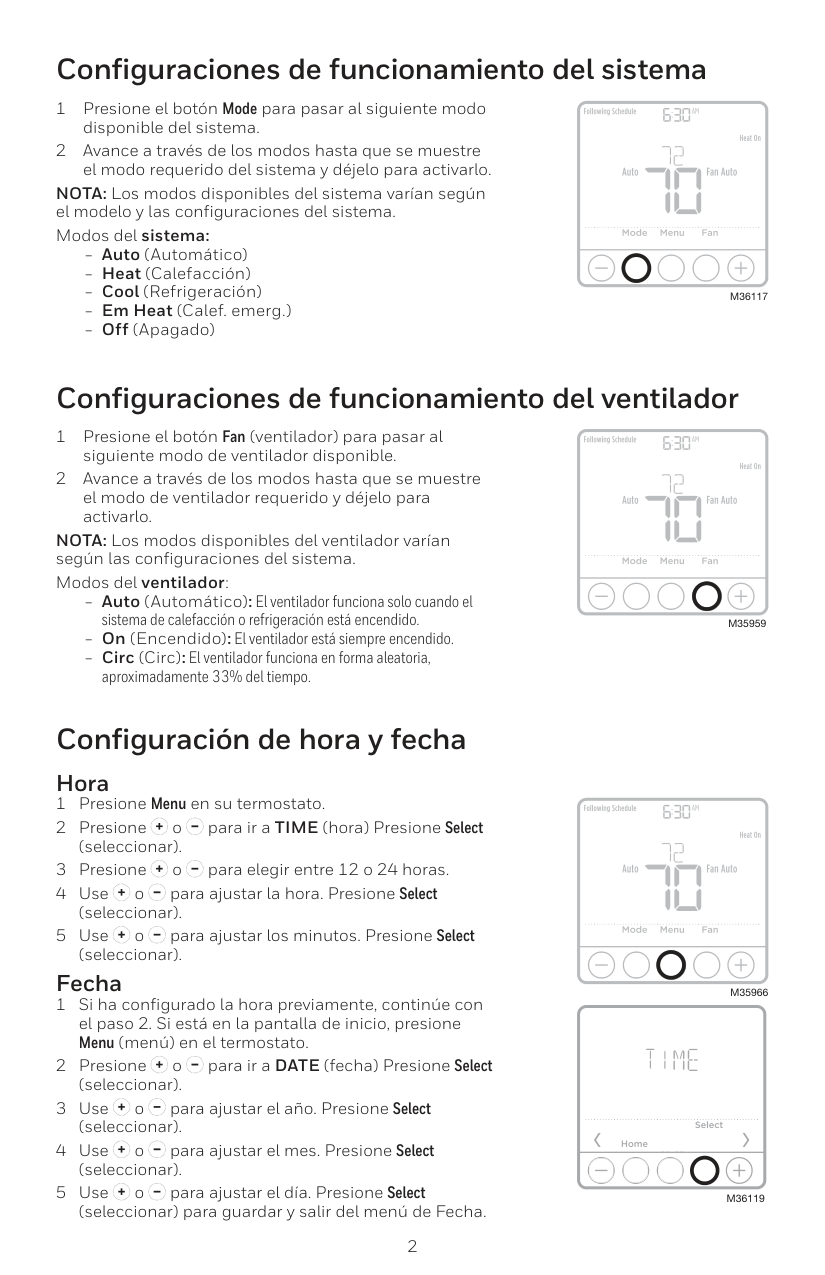

2 Configuraciones de funcionamiento del sistema
M36117
1 Presione el botón Mode para pasar al siguiente modo disponible del sistema. 2 Avance a través de los modos hasta que se muestre el modo requerido del sistema y déjelo para activarlo. NOTA: Los modos disponibles del sistema varían según el modelo y las configuraciones del sistema. Modos del sistema: ‒ Auto (Automático) ‒ Heat (Calefacción) ‒ Cool (Refrigeración) ‒ Em Heat (Calef. emerg.) ‒ Off (Apagado) Configuración de hora y fecha Hora 1 Presione Menu en su termostato. 2 Presione o para ir a TIME (hora) Presione Select (seleccionar). 3 Presione o para elegir entre 12 o 24 horas. 4 Use o para ajustar la hora. Presione Select (seleccionar). 5 Use o para ajustar los minutos. Presione Select (seleccionar). Fecha 1 Si ha configurado la hora previamente, continúe con el paso 2. Si está en la pantalla de inicio, presione Menu (menú) en el termostato. 2 Presione o para ir a DATE (fecha) Presione Select (seleccionar). 3 Use o para ajustar el año. Presione Select (seleccionar). 4 Use o para ajustar el mes. Presione Select (seleccionar). 5 Use o para ajustar el día. Presione Select (seleccionar) para guardar y salir del menú de Fecha.M35966
M36119
M35959
Configuraciones de funcionamiento del ventilador 1 Presione el botón Fan (ventilador) para pasar al siguiente modo de ventilador disponible. 2 Avance a través de los modos hasta que se muestre el modo de ventilador requerido y déjelo para activarlo. NOTA: Los modos disponibles del ventilador varían según las configuraciones del sistema. Modos del ventilador: ‒ Auto (Automático): El ventilador funciona solo cuando el sistema de calefacción o refrigeración está encendido. ‒ On (Encendido): El ventilador está siempre encendido. ‒ Circ (Circ): El ventilador funciona en forma aleatoria, aproximadamente 33% del tiempo.

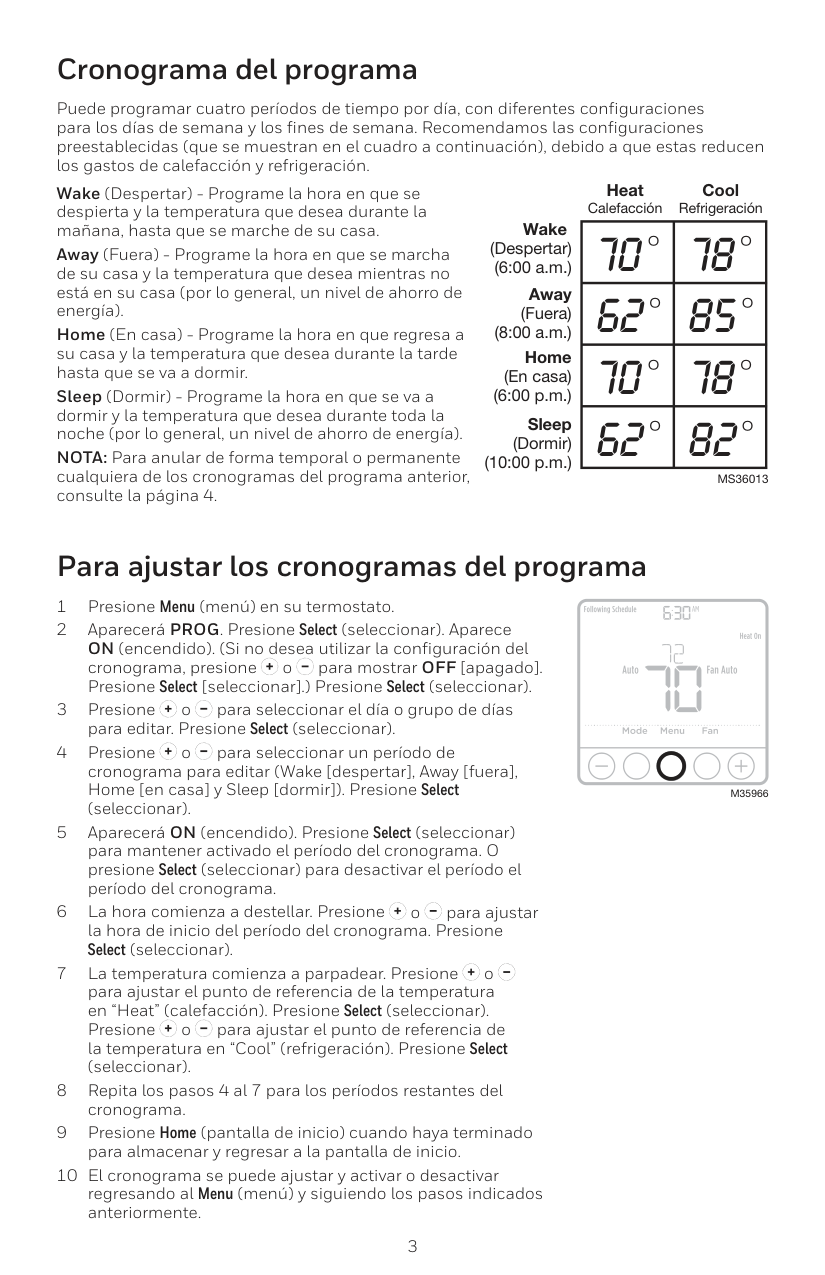

3 Cronograma del programa Para ajustar los cronogramas del programa Puede programar cuatro períodos de tiempo por día, con diferentes configuraciones para los días de semana y los fines de semana. Recomendamos las configuraciones preestablecidas (que se muestran en el cuadro a continuación), debido a que estas reducen los gastos de calefacción y refrigeración. Wake (Despertar) - Programe la hora en que se despierta y la temperatura que desea durante la mañana, hasta que se marche de su casa. Away (Fuera) - Programe la hora en que se marcha de su casa y la temperatura que desea mientras no está en su casa (por lo general, un nivel de ahorro de energía). Home (En casa) - Programe la hora en que regresa a su casa y la temperatura que desea durante la tarde hasta que se va a dormir. Sleep (Dormir) - Programe la hora en que se va a dormir y la temperatura que desea durante toda la noche (por lo general, un nivel de ahorro de energía). NOTA: Para anular de forma temporal o permanente cualquiera de los cronogramas del programa anterior, consulte la página 4. 1 Presione Menu (menú) en su termostato. 2 Aparecerá PROG. Presione Select (seleccionar). Aparece ON (encendido). (Si no desea utilizar la configuración del cronograma, presione o para mostrar OFF [apagado]. Presione Select [seleccionar].) Presione Select (seleccionar). 3 Presione o para seleccionar el día o grupo de días para editar. Presione Select (seleccionar). 4 Presione o para seleccionar un período de cronograma para editar (Wake [despertar], Away [fuera], Home [en casa] y Sleep [dormir]). Presione Select (seleccionar). 5 Aparecerá ON (encendido). Presione Select (seleccionar) para mantener activado el período del cronograma. O presione Select (seleccionar) para desactivar el período el período del cronograma. 6 La hora comienza a destellar. Presione o para ajustar la hora de inicio del período del cronograma. Presione Select (seleccionar). 7 La temperatura comienza a parpadear. Presione o
para ajustar el punto de referencia de la temperatura en “Heat” (calefacción). Presione Select (seleccionar). Presione o para ajustar el punto de referencia de la temperatura en “Cool” (refrigeración). Presione Select (seleccionar). 8 Repita los pasos 4 al 7 para los períodos restantes del cronograma. 9 Presione Home (pantalla de inicio) cuando haya terminado para almacenar y regresar a la pantalla de inicio. 10 El cronograma se puede ajustar y activar o desactivar regresando al Menu (menú) y siguiendo los pasos indicados anteriormente.
M35966
Heat Cool 70 ° 78 ° 62 ° 85 ° 70 ° 78 ° 62 ° 82 °Ms36013
Calefacción Refrigeración Wake (Despertar) (6:00 a.m.) Away (Fuera) (8:00 a.m.) Home (En casa) (6:00 p.m.) Sleep (Dormir) (10:00 p.m.)

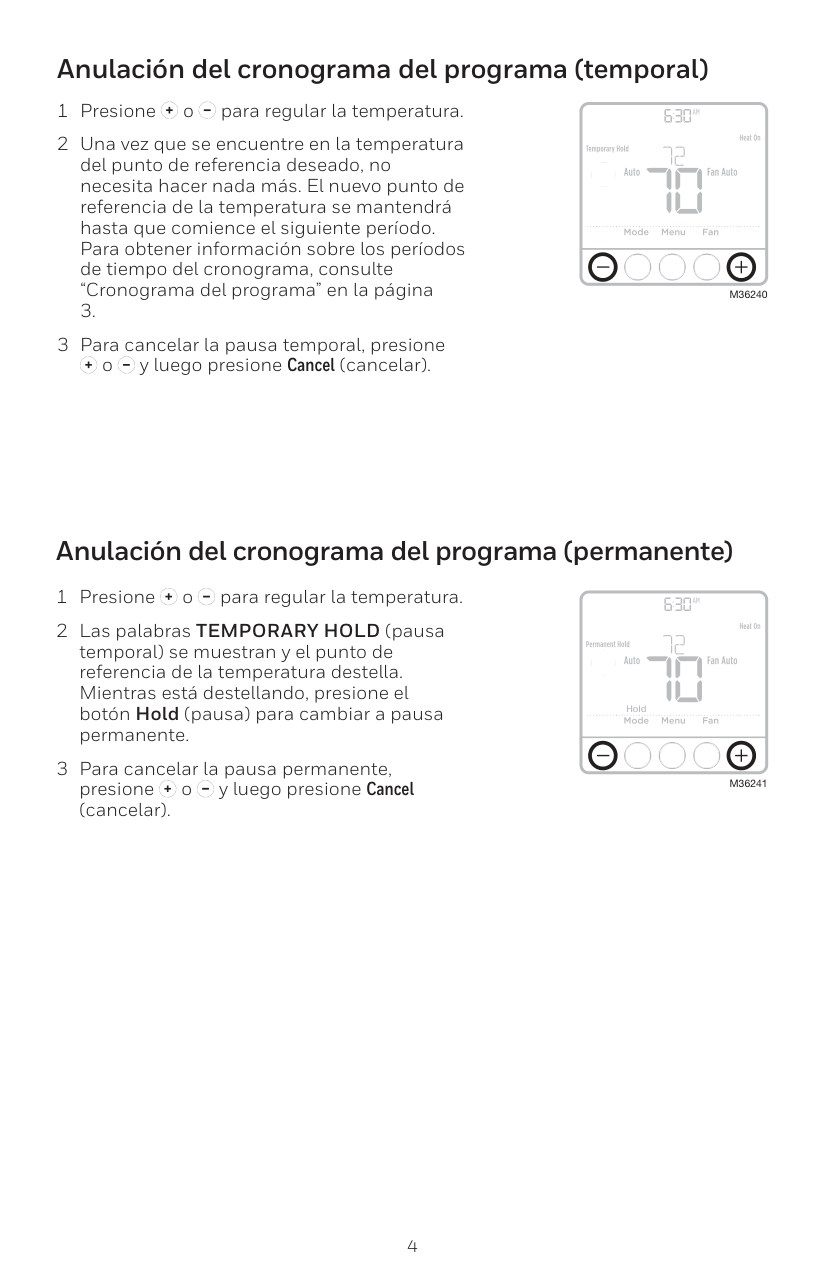

4 Anulación del cronograma del programa (permanente) Anulación del cronograma del programa (temporal) 1 Presione o para regular la temperatura. 2 Una vez que se encuentre en la temperatura del punto de referencia deseado, no necesita hacer nada más. El nuevo punto de referencia de la temperatura se mantendrá hasta que comience el siguiente período. Para obtener información sobre los períodos de tiempo del cronograma, consulte “Cronograma del programa” en la página
M36240
M36241
Hold
5
M35968

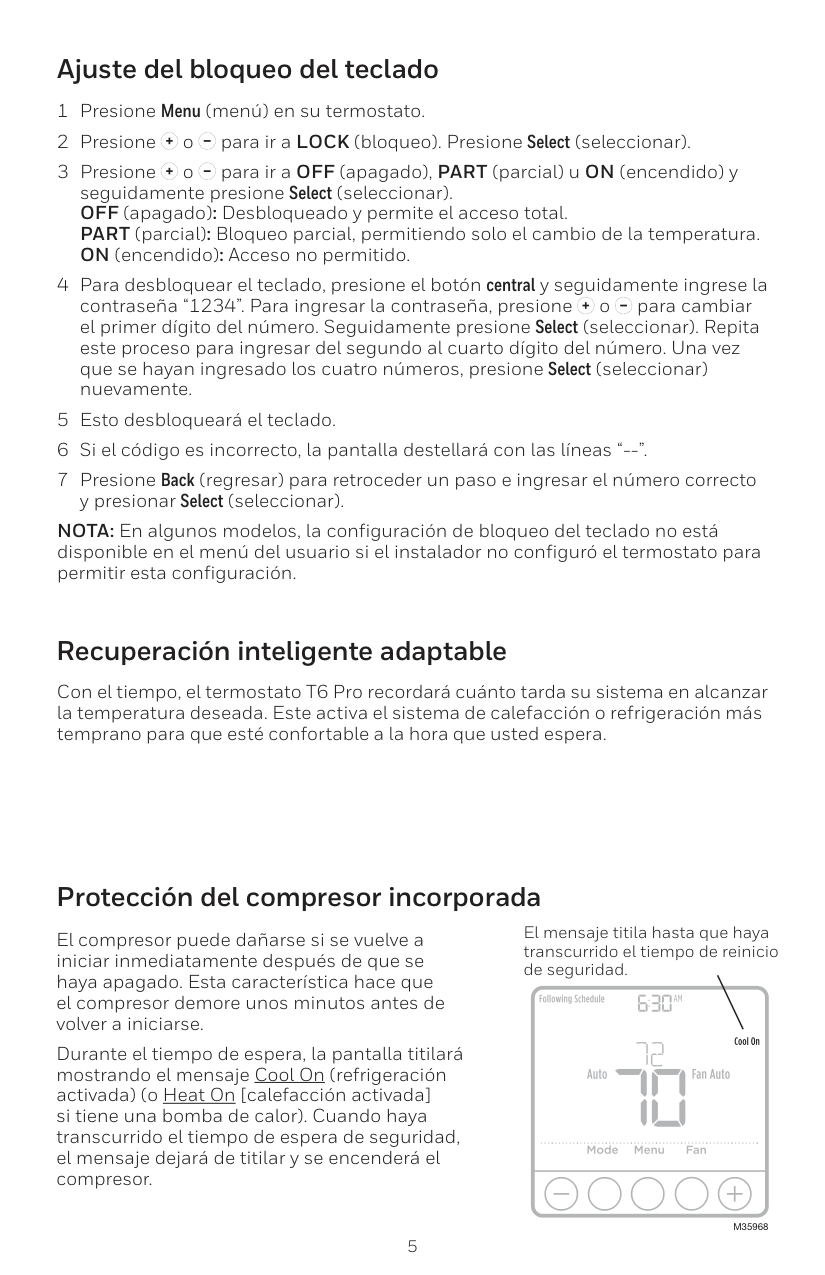

Recuperación inteligente adaptable Con el tiempo, el termostato T6 Pro recordará cuánto tarda su sistema en alcanzar la temperatura deseada. Este activa el sistema de calefacción o refrigeración más temprano para que esté confortable a la hora que usted espera. El compresor puede dañarse si se vuelve a iniciar inmediatamente después de que se haya apagado. Esta característica hace que el compresor demore unos minutos antes de volver a iniciarse. Durante el tiempo de espera, la pantalla titilará mostrando el mensaje Cool On (refrigeración activada) (o Heat On [calefacción activada] si tiene una bomba de calor). Cuando haya transcurrido el tiempo de espera de seguridad, el mensaje dejará de titilar y se encenderá el compresor. Protección del compresor incorporada El mensaje titila hasta que haya transcurrido el tiempo de reinicio de seguridad. Ajuste del bloqueo del teclado 1 Presione Menu (menú) en su termostato. 2 Presione o para ir a LOCK (bloqueo). Presione Select (seleccionar). 3 Presione o para ir a OFF (apagado), PART (parcial) u ON (encendido) y seguidamente presione Select (seleccionar). OFF (apagado): Desbloqueado y permite el acceso total. PART (parcial): Bloqueo parcial, permitiendo solo el cambio de la temperatura. ON (encendido): Acceso no permitido. 4 Para desbloquear el teclado, presione el botón central y seguidamente ingrese la contraseña “1234”. Para ingresar la contraseña, presione o para cambiar el primer dígito del número. Seguidamente presione Select (seleccionar). Repita este proceso para ingresar del segundo al cuarto dígito del número. Una vez que se hayan ingresado los cuatro números, presione Select (seleccionar) nuevamente. 5 Esto desbloqueará el teclado. 6 Si el código es incorrecto, la pantalla destellará con las líneas “--”. 7 Presione Back (regresar) para retroceder un paso e ingresar el número correcto y presionar Select (seleccionar). NOTA: En algunos modelos, la configuración de bloqueo del teclado no está disponible en el menú del usuario si el instalador no configuró el termostato para permitir esta configuración.

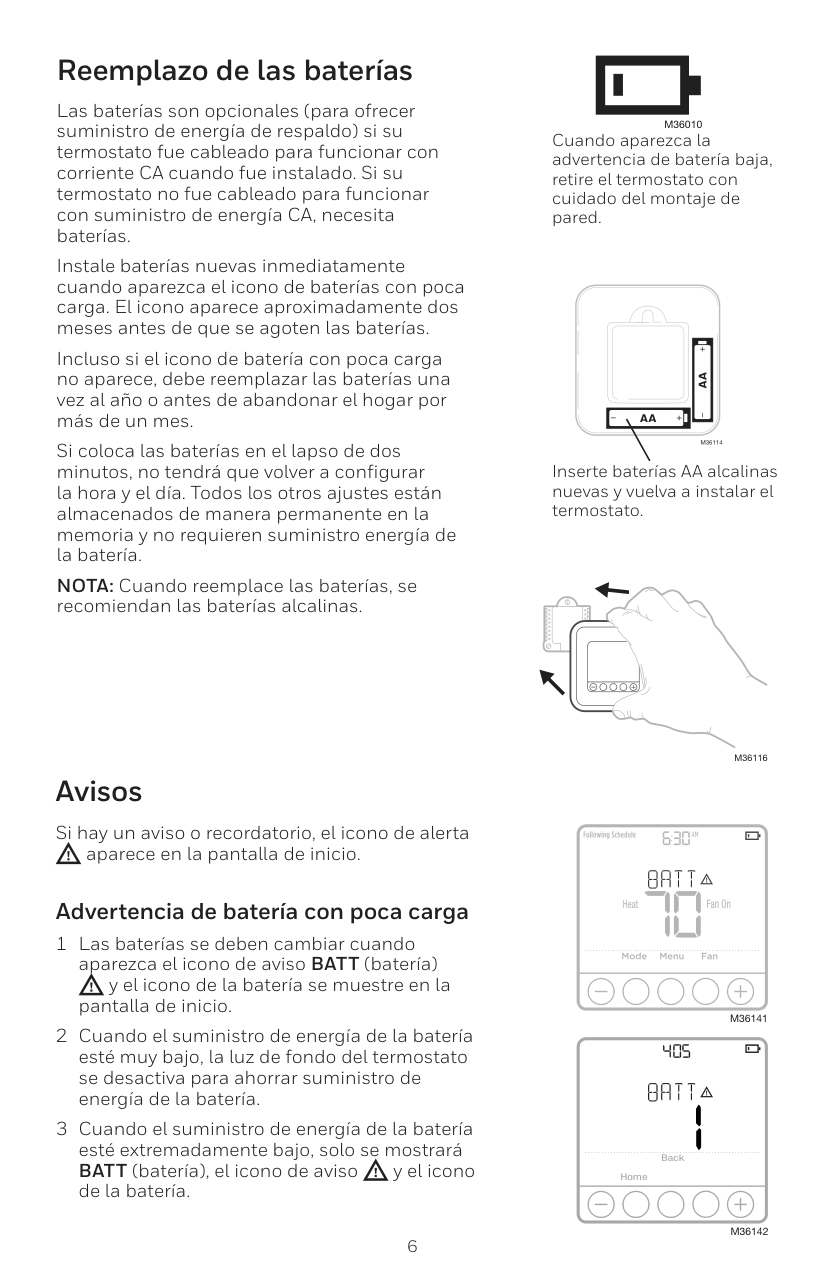

6 Las baterías son opcionales (para ofrecer suministro de energía de respaldo) si su termostato fue cableado para funcionar con corriente CA cuando fue instalado. Si su termostato no fue cableado para funcionar con suministro de energía CA, necesita baterías. Instale baterías nuevas inmediatamente cuando aparezca el icono de baterías con poca carga. El icono aparece aproximadamente dos meses antes de que se agoten las baterías. Incluso si el icono de batería con poca carga no aparece, debe reemplazar las baterías una vez al año o antes de abandonar el hogar por más de un mes. Si coloca las baterías en el lapso de dos minutos, no tendrá que volver a configurar la hora y el día. Todos los otros ajustes están almacenados de manera permanente en la memoria y no requieren suministro energía de la batería. NOTA: Cuando reemplace las baterías, se recomiendan las baterías alcalinas. Reemplazo de las baterías Inserte baterías AA alcalinas nuevas y vuelva a instalar el termostato. Cuando aparezca la advertencia de batería baja, retire el termostato con cuidado del montaje de pared.
M36010
M36114
M36116
Avisos Si hay un aviso o recordatorio, el icono de alerta aparece en la pantalla de inicio. Advertencia de batería con poca carga 1 Las baterías se deben cambiar cuando aparezca el icono de aviso BATT (batería) y el icono de la batería se muestre en la pantalla de inicio. 2 Cuando el suministro de energía de la batería esté muy bajo, la luz de fondo del termostato se desactiva para ahorrar suministro de energía de la batería. 3 Cuando el suministro de energía de la batería esté extremadamente bajo, solo se mostrará BATT (batería), el icono de aviso y el icono de la batería.M36141
Fan On HeatM36142
Home Back

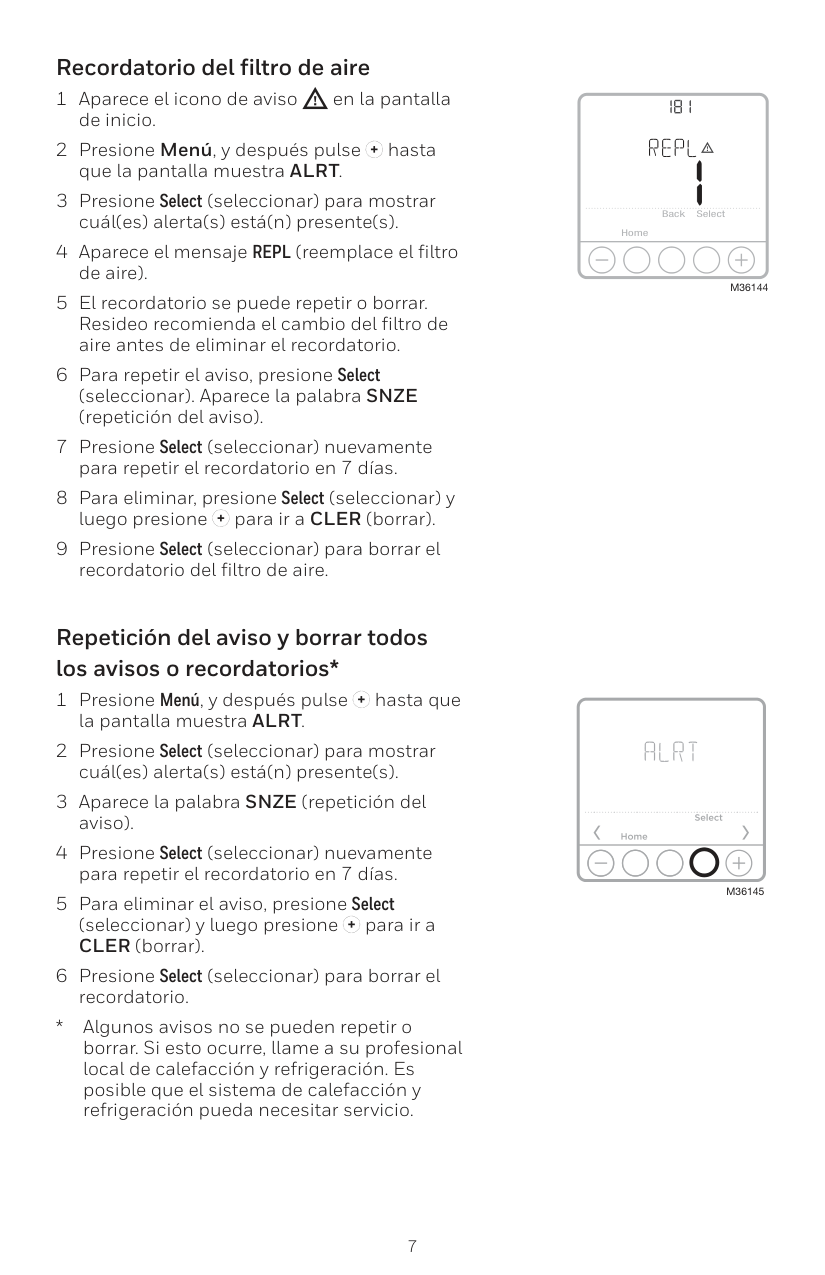

7 Recordatorio del filtro de aire 1 Aparece el icono de aviso en la pantalla de inicio. 2 Presione Menú, y después pulse hasta que la pantalla muestra ALRT. 3 Presione Select (seleccionar) para mostrar cuál(es) alerta(s) está(n) presente(s). 4 Aparece el mensaje REPL (reemplace el filtro de aire). 5 El recordatorio se puede repetir o borrar. Resideo recomienda el cambio del filtro de aire antes de eliminar el recordatorio. 6 Para repetir el aviso, presione Select (seleccionar). Aparece la palabra SNZE (repetición del aviso). 7 Presione Select (seleccionar) nuevamente para repetir el recordatorio en 7 días. 8 Para eliminar, presione Select (seleccionar) y luego presione para ir a CLER (borrar). 9 Presione Select (seleccionar) para borrar el recordatorio del filtro de aire.
M36144
Home Back Select Repetición del aviso y borrar todos los avisos o recordatorios* 1 Presione Menú, y después pulse hasta que la pantalla muestra ALRT. 2 Presione Select (seleccionar) para mostrar cuál(es) alerta(s) está(n) presente(s). 3 Aparece la palabra SNZE (repetición del aviso). 4 Presione Select (seleccionar) nuevamente para repetir el recordatorio en 7 días. 5 Para eliminar el aviso, presione Select (seleccionar) y luego presione para ir a CLER (borrar). 6 Presione Select (seleccionar) para borrar el recordatorio.M36145

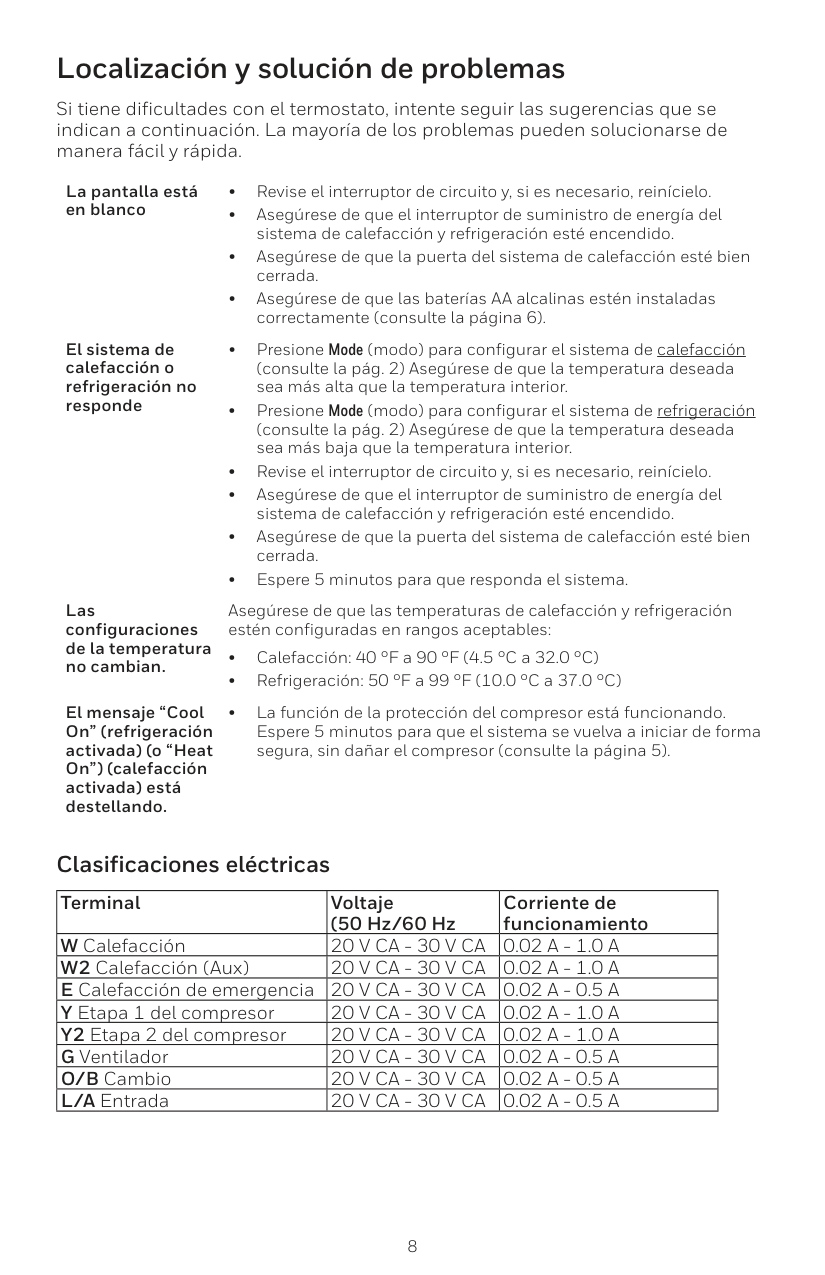

8 Localización y solución de problemas Si tiene dificultades con el termostato, intente seguir las sugerencias que se indican a continuación. La mayoría de los problemas pueden solucionarse de manera fácil y rápida. La pantalla está en blanco • Revise el interruptor de circuito y, si es necesario, reinícielo. • Asegúrese de que el interruptor de suministro de energía del sistema de calefacción y refrigeración esté encendido. • Asegúrese de que la puerta del sistema de calefacción esté bien cerrada. • Asegúrese de que las baterías AA alcalinas estén instaladas correctamente (consulte la página 6). El sistema de calefacción o refrigeración no responde • Presione Mode (modo) para configurar el sistema de calefacción (consulte la pág. 2) Asegúrese de que la temperatura deseada sea más alta que la temperatura interior. • Presione Mode (modo) para configurar el sistema de refrigeración (consulte la pág. 2) Asegúrese de que la temperatura deseada sea más baja que la temperatura interior. • Revise el interruptor de circuito y, si es necesario, reinícielo. • Asegúrese de que el interruptor de suministro de energía del sistema de calefacción y refrigeración esté encendido. • Asegúrese de que la puerta del sistema de calefacción esté bien cerrada. • Espere 5 minutos para que responda el sistema. Las configuraciones de la temperatura no cambian. Asegúrese de que las temperaturas de calefacción y refrigeración estén configuradas en rangos aceptables: • Calefacción: 40 °F a 90 °F (4.5 °C a 32.0 °C) • Refrigeración: 50 °F a 99 °F (10.0 °C a 37.0 °C) El mensaje “Cool On” (refrigeración activada) (o “Heat On”) (calefacción activada) está destellando. • La función de la protección del compresor está funcionando. Espere 5 minutos para que el sistema se vuelva a iniciar de forma segura, sin dañar el compresor (consulte la página 5). Clasificaciones eléctricas Terminal Voltaje (50 Hz/60 Hz Corriente de funcionamiento W Calefacción
20 V Ca - 30 V Ca
0.02 A - 1.0 A
W2 Calefacción (Aux)20 V Ca - 30 V Ca
0.02 A - 1.0 A
E Calefacción de emergencia 20 V CA - 30 V CA0.02 A - 0.5 A
Y Etapa 1 del compresor20 V Ca - 30 V Ca
0.02 A - 1.0 A
Y2 Etapa 2 del compresor20 V Ca - 30 V Ca
0.02 A - 1.0 A
G Ventilador20 V Ca - 30 V Ca
0.02 A - 0.5 A
O/B Cambio20 V Ca - 30 V Ca
0.02 A - 0.5 A
L/A Entrada20 V Ca - 30 V Ca
0.02 A - 0.5 A
9 Garantía limitada de 5 años https://www.honeywellhome.com/support
www.resideo.com © 2024 Resideo Technologies, Inc. All rights reserved. The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates. Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées. Todos los derechos reservados. La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc. Este producto es fabricado por Resideo Technologies, Inc. y sus afiliados.
